氧化锌避雷器试验方案

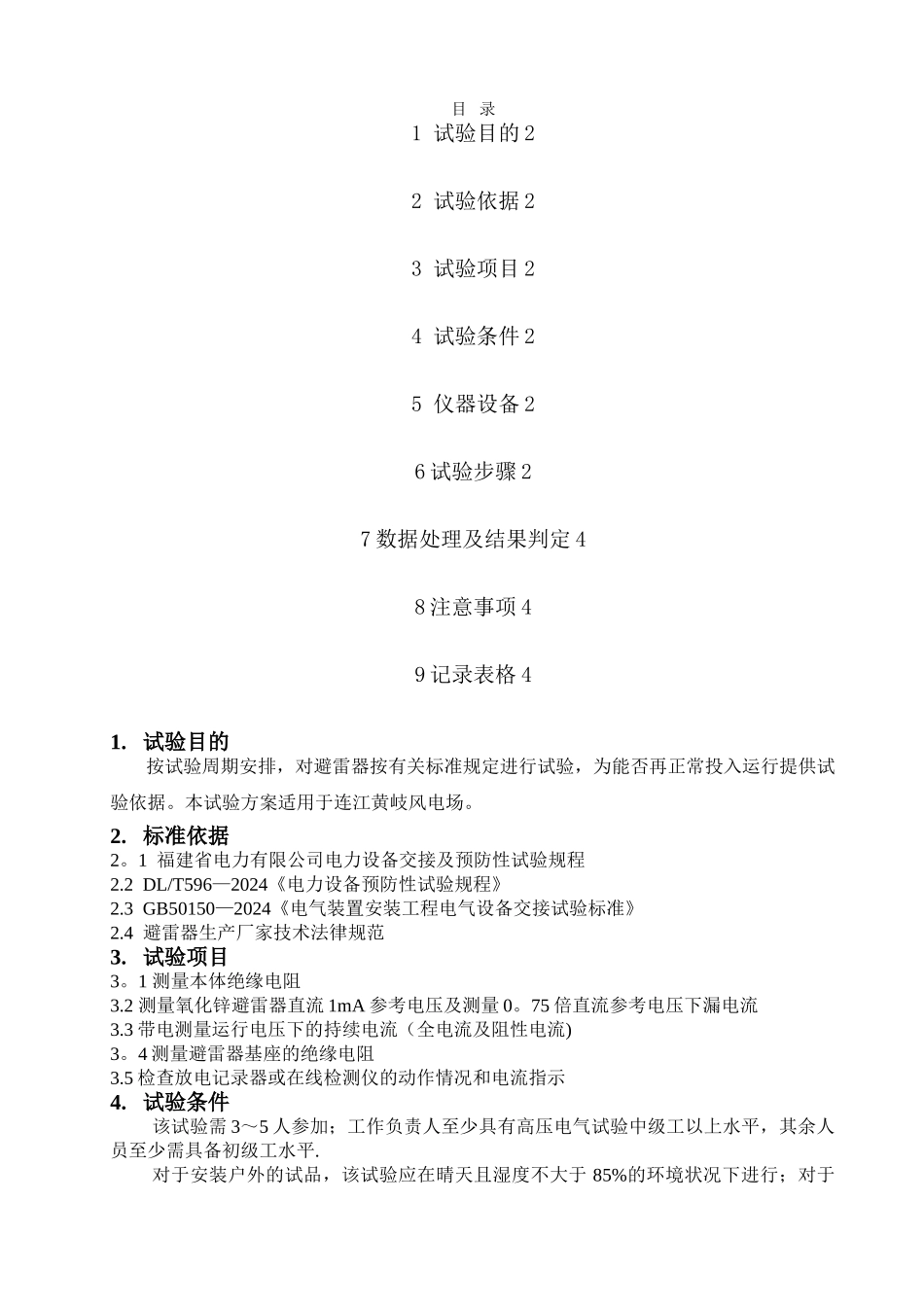

氧化锌避雷器试验方案_第1页
1/4

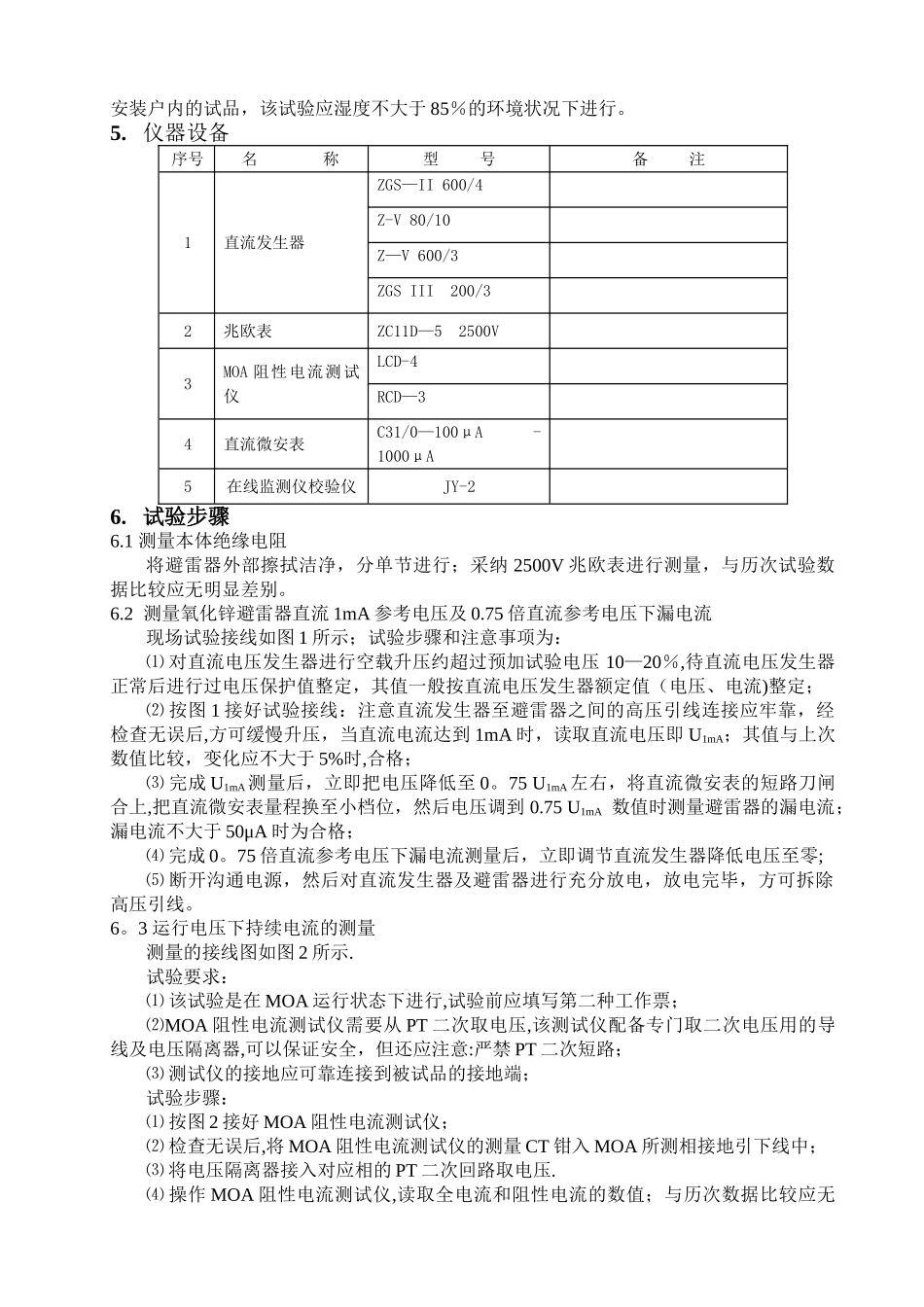

氧化锌避雷器试验方案_第2页
2/4

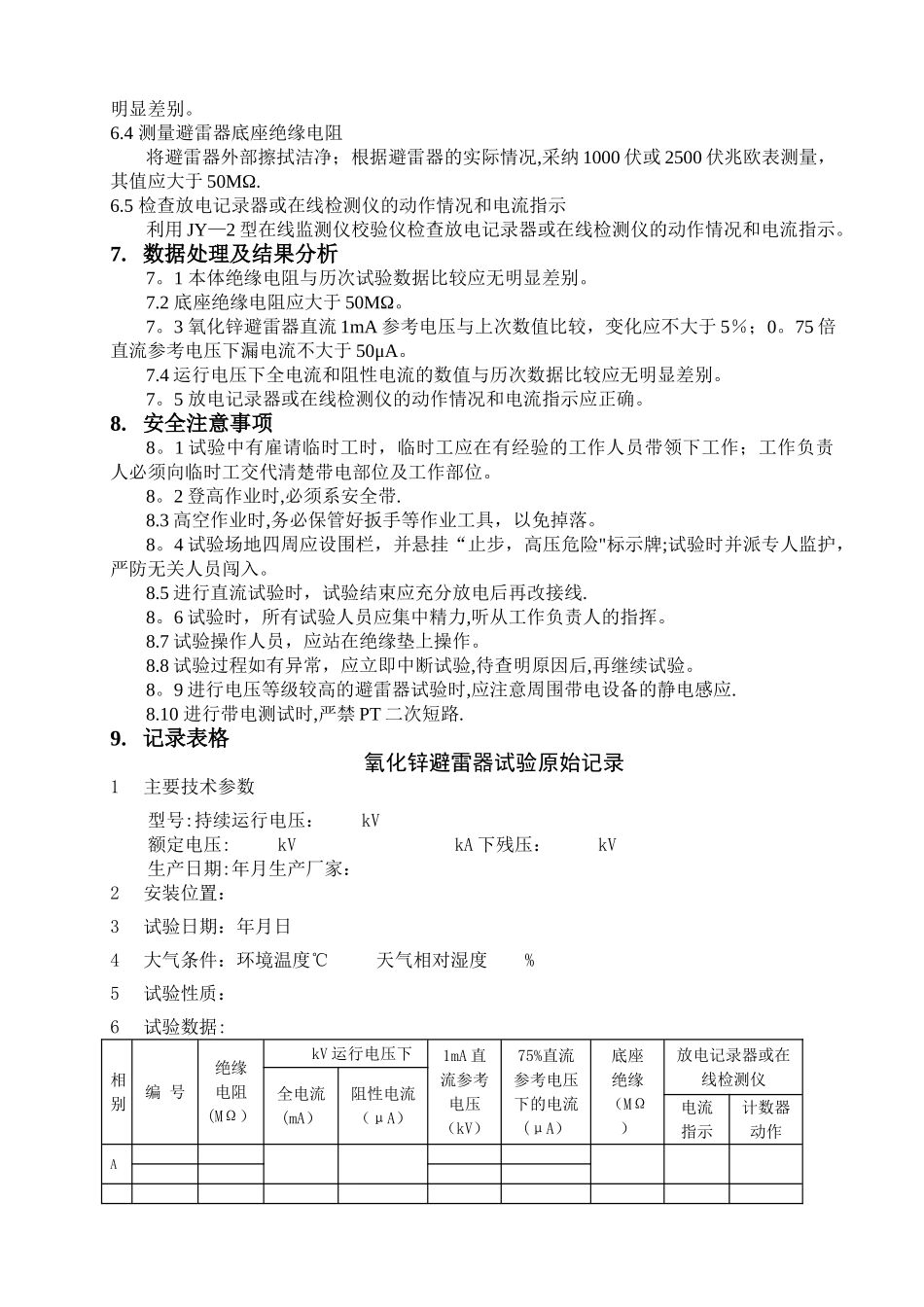

氧化锌避雷器试验方案_第3页
3/4
目 录1 试验目的 22 试验依据 23 试验项目 24 试验条件 25 仪器设备 26 试验步骤 27 数据处理及结果判定 48 注意事项 49 记录表格 41. 试验目的按试验周期安排,对避雷器按有关标准规定进行试验,为能否再正常投入运行提供试验依据。本试验方案适用于连江黄岐风电场。2. 标准依据2。1 福建省电力有限公司电力设备交接及预防性试验规程2.2 DL/T596—2024《电力设备预防性试验规程》2.3 GB50150—2024《电气装置安装工程电气设备交接试验标准》2.4 避雷器生产厂家技术法律规范3. 试验项目3。1 测量本体绝缘电阻3.2 测量氧化锌避雷器直流 1mA 参考电压及测量 0。75 倍直流参考电压下漏电流3.3 带电测量运行电压下的持续电流(全电流及阻性电流)3。4 测量避雷器基座的绝缘电阻3.5 检查放电记录器或在线检测仪的动作情况和电流指示4. 试验条件该试验需 3~5 人参加;工作负责人至少具有高压电气试验中级工以上水平,其余人员至少需具备初级工水平.对于安装户外的试品,该试验应在晴天且湿度不大于 85%的环境状况下进行;对于安装户内的试品,该试验应湿度不大于 85%的环境状况下进行。5. 仪器设备序号名 称型 号备 注1直流发生器ZGS—II 600/4Z-V 80/10Z—V 600/3ZGS III 200/32兆欧表ZC11D—5 2500V3MOA 阻性电流测试仪LCD-4RCD—34直流微安表C31/0—100μA -1000μA5在线监测仪校验仪JY-26. 试验步骤6.1 测量本体绝缘电阻将避雷器外部擦拭洁净,分单节进行;采纳 2500V 兆欧表进行测量,与历次试验数据比较应无明显差别。6.2 测量氧化锌避雷器直流 1mA 参考电压及 0.75 倍直流参考电压下漏电流现场试验接线如图 1 所示;试验步骤和注意事项为:⑴ 对直流电压发生器进行空载升压约超过预加试验电压 10—20%,待直流电压发生器正常后进行过电压保护值整定,其值一般按直流电压发生器额定值(电压、电流)整定;⑵ 按图 1 接好试验接线:注意直流发生器至避雷器之间的高压引线连接应牢靠,经检查无误后,方可缓慢升压,当直流电流达到 1mA 时,读取直流电压即 U1mA;其值与上次数值比较,变化应不大于 5%时,合格;⑶ 完成 U1mA测量后,立即把电压降低至 0。75 U1mA左右,将直流微安表的短路刀闸合上,把直流微安表量程换至小档位,然后电压调到 0.75 U1mA 数值时测量避雷器的漏电流;漏电流不大于 50μA 时为合格;⑷ 完成 0。75 倍直流参考电压下漏电流测量后,立即...
