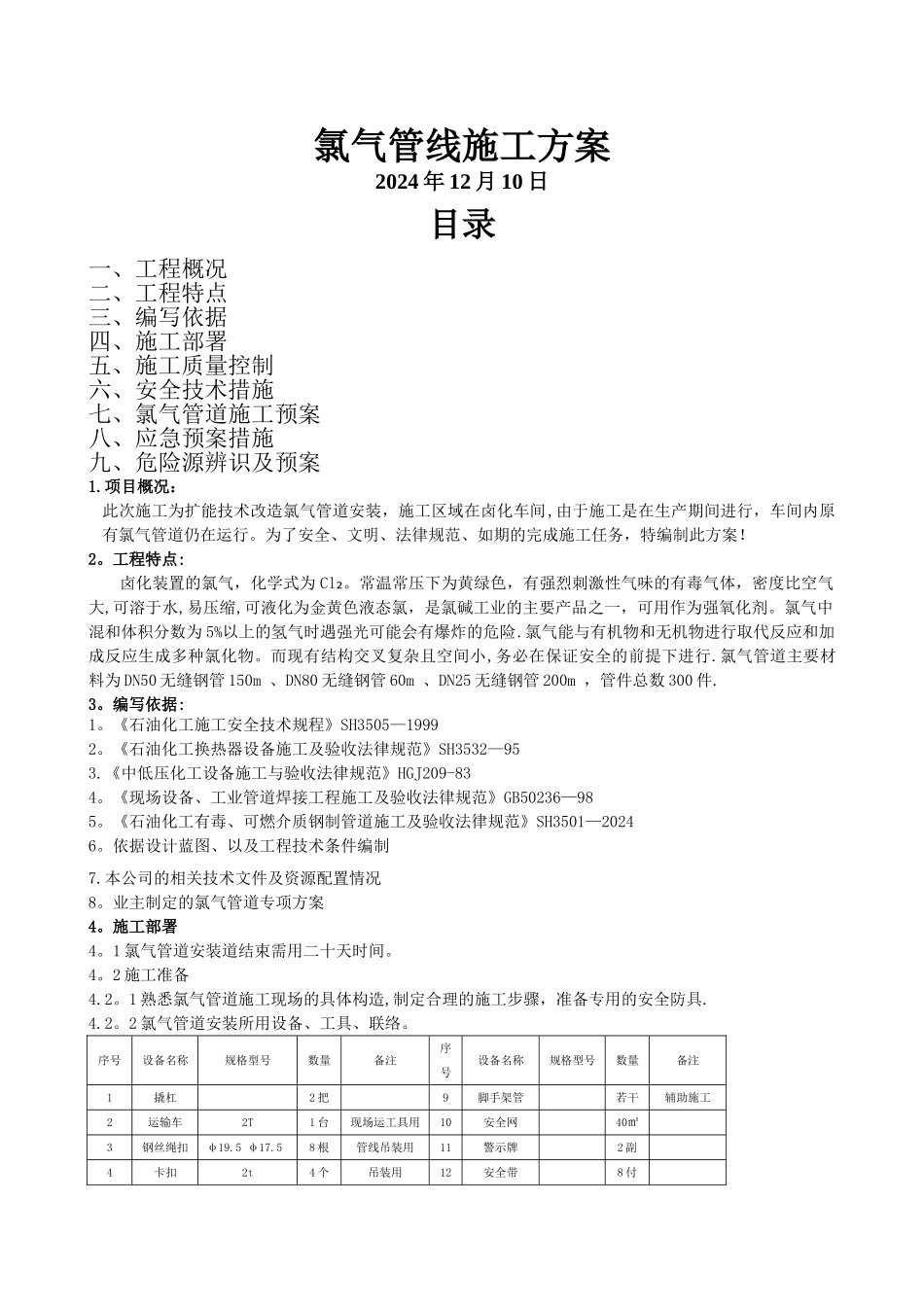

氯气管线施工方案2024 年 12 月 10 日目录一、工程概况二、工程特点三、编写依据四、施工部署五、施工质量控制六、安全技术措施七、氯气管道施工预案八、应急预案措施九、危险源辨识及预案1.项目概况：此次施工为扩能技术改造氯气管道安装，施工区域在卤化车间,由于施工是在生产期间进行，车间内原有氯气管道仍在运行。为了安全、文明、法律规范、如期的完成施工任务，特编制此方案！2。工程特点:卤化装置的氯气，化学式为 Cl₂。常温常压下为黄绿色，有强烈刺激性气味的有毒气体，密度比空气大,可溶于水,易压缩,可液化为金黄色液态氯，是氯碱工业的主要产品之一，可用作为强氧化剂。氯气中混和体积分数为 5%以上的氢气时遇强光可能会有爆炸的危险.氯气能与有机物和无机物进行取代反应和加成反应生成多种氯化物。而现有结构交叉复杂且空间小,务必在保证安全的前提下进行.氯气管道主要材料为 DN50 无缝钢管 150m 、DN80 无缝钢管 60m 、DN25 无缝钢管 200m ，管件总数 300 件.3。编写依据:1。《石油化工施工安全技术规程》SH3505—19992。《石油化工换热器设备施工及验收法律规范》SH3532—953.《中低压化工设备施工与验收法律规范》HGJ209-834。《现场设备、工业管道焊接工程施工及验收法律规范》GB50236—985。《石油化工有毒、可燃介质钢制管道施工及验收法律规范》SH3501—20246。依据设计蓝图、以及工程技术条件编制7.本公司的相关技术文件及资源配置情况8。业主制定的氯气管道专项方案4。施工部署4。1 氯气管道安装道结束需用二十天时间。4。2 施工准备4.2。1 熟悉氯气管道施工现场的具体构造,制定合理的施工步骤，准备专用的安全防具.4.2。2 氯气管道安装所用设备、工具、联络。序号设备名称规格型号数量备注序号设备名称规格型号数量备注1撬杠2 把9脚手架管若干辅助施工2运输车2T1 台现场运工具用10安全网40㎡3钢丝绳扣φ19.5 φ17.58 根管线吊装用11警示牌2 副4卡扣2t 4 个吊装用12安全带8 付5倒链2T4 个吊装用13专用防具20 套6电焊机Zx7—4004 台安装用147吊带2t4 根吊装用15810＃槽钢20 米支架导向164。2。3 施工人员：序号工种姓名数量1现场负责人李敬宝12安全负责人王建理13起重工14管工45管焊46普工55。施工质量控制工艺过程各阶段的质量控制计划5。1。1 焊接质量是管道的关键工序，严把焊接过程的质量控制。工序的质量检查建立项目部自检为主体 ，专业检查人员只是监督和复检确认，专职质检...
