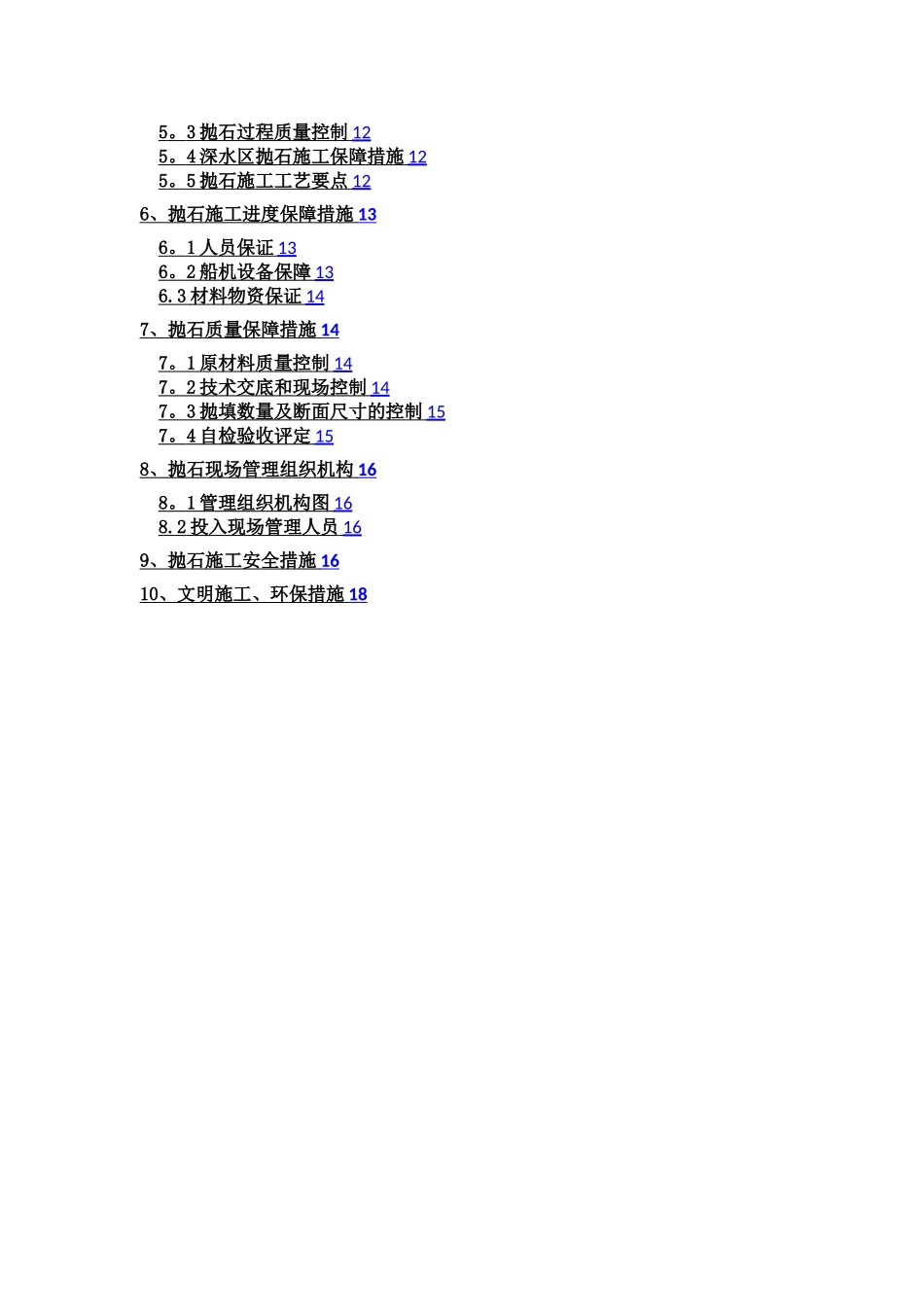

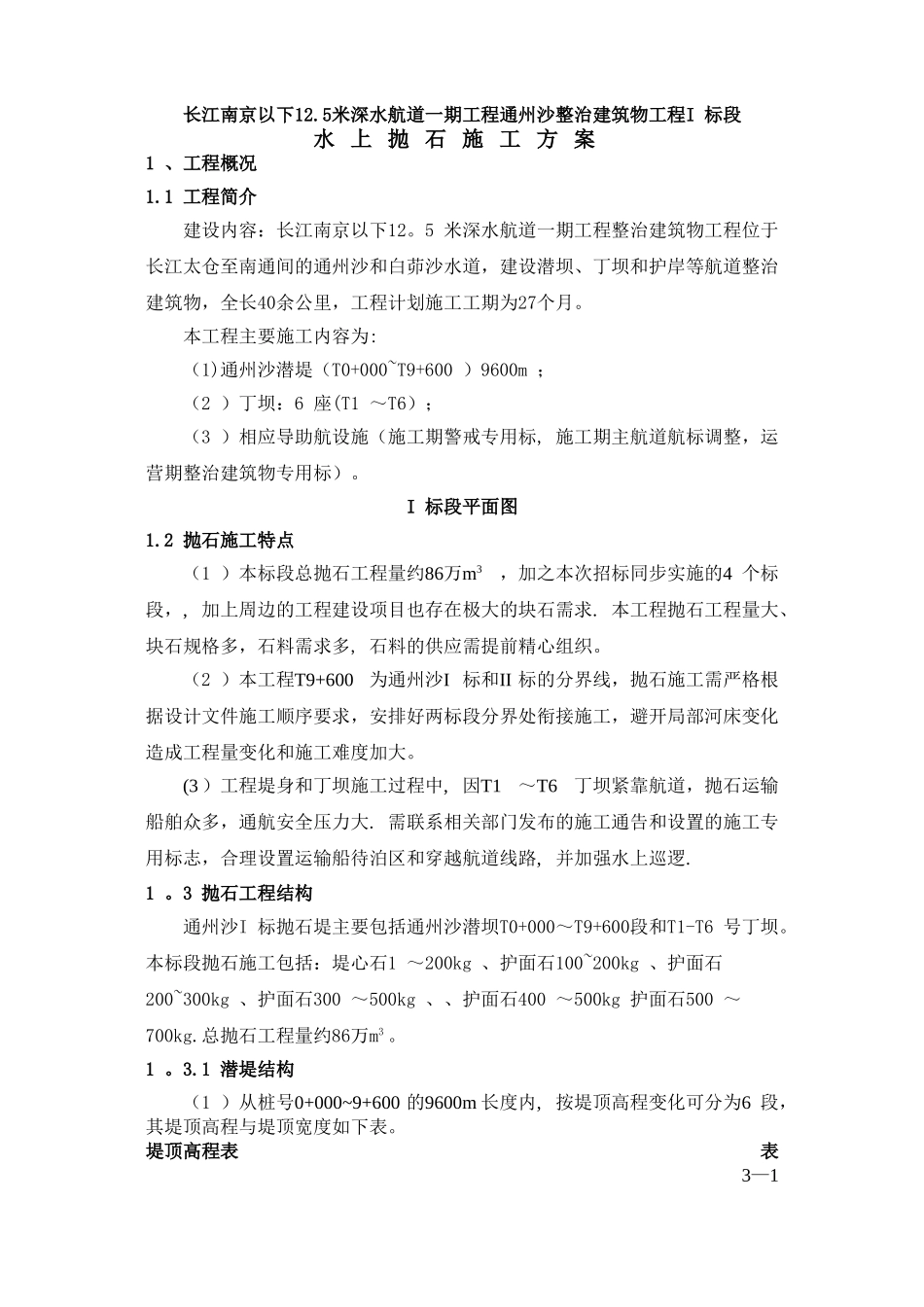

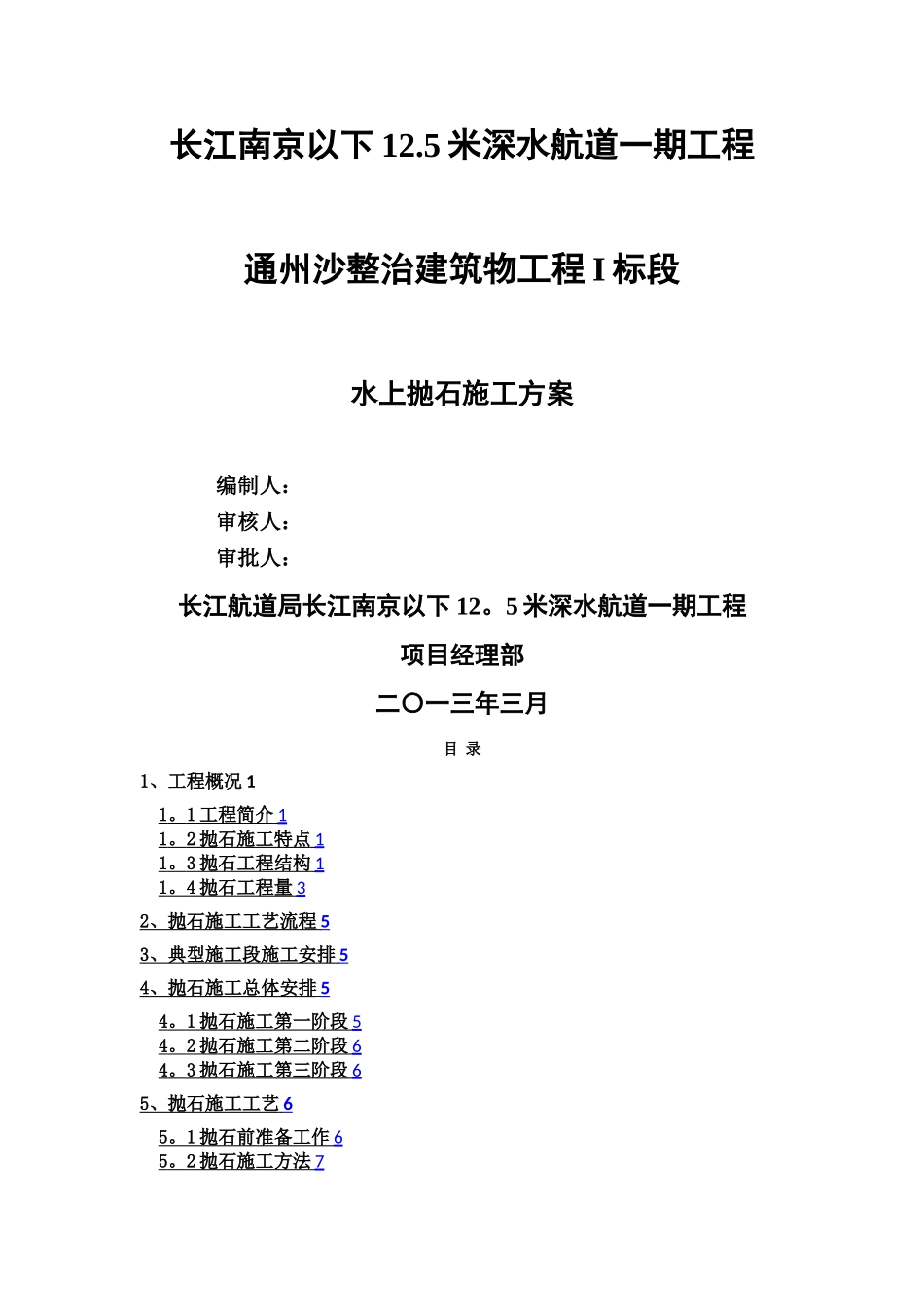

长江南京以下 12.5 米深水航道一期工程通州沙整治建筑物工程 I 标段水上抛石施工方案 编制人: 审核人: 审批人:长江航道局长江南京以下 12。5 米深水航道一期工程项目经理部二〇一三年三月目 录1、工程概况 11 。 1 工程简介 1 1 。 2 抛石施工特点 1 1 。 3 抛石工程结构 1 1 。 4 抛石工程量 3 2 、抛石施工工艺流程 5 3 、典型施工段施工安排 5 4 、抛石施工总体安排 5 4 。 1 抛石施工第一阶段 5 4 。 2 抛石施工第二阶段 6 4 。 3 抛石施工第三阶段 6 5 、抛石施工工艺 6 5 。 1 抛石前准备工作 6 5 。 2 抛石施工方法 7 5 。 3 抛石过程质量控制 12 5 。 4 深水区抛石施工保障措施 12 5 。 5 抛石施工工艺要点 12 6 、抛石施工进度保障措施 13 6 。 1 人员保证 13 6 。 2 船机设备保障 13 6.3 材料物资保证 14 7 、抛石质量保障措施 14 7 。 1 原材料质量控制 14 7 。 2 技术交底和现场控制 14 7 。 3 抛填数量及断面尺寸的控制 15 7 。 4 自检验收评定 15 8 、抛石现场管理组织机构 16 8 。 1 管理组织机构图 16 8.2 投入现场管理人员 16 9 、抛石施工安全措施 16 10 、文明施工、环保措施 18 长江南京以下12.5米深水航道一期工程通州沙整治建筑物工程I 标段水 上 抛 石 施 工 方 案1 、工程概况1.1 工程简介建设内容:长江南京以下12。5 米深水航道一期工程整治建筑物工程位于长江太仓至南通间的通州沙和白茆沙水道,建设潜坝、丁坝和护岸等航道整治建筑物,全长40余公里,工程计划施工工期为27个月。本工程主要施工内容为:(1)通州沙潜堤(T0+000~T9+600 )9600m ;(2 )丁坝:6 座(T1 ~T6);(3 )相应导助航设施(施工期警戒专用标, 施工期主航道航标调整,运营期整治建筑物专用标)。I 标段平面图1.2 抛石施工特点(1 )本标段总抛石工程量约86万m3,加之本次招标同步实施的4 个标段,, 加上周边的工程建设项目也存在极大的块石需求. 本工程抛石工程量大、块石规格多,石料需求多, 石料的供应需提前精心组织。(2 )本工程T9+600为通州沙I 标和II 标的分界线,抛石施工需严格根据设计文件施工顺序要求,安排好两标段分界处衔接施工,避开局部河床变化造成工程量变化和施工难度加大。(3 )工程堤身和丁坝施工过程中, 因T1~T6丁坝紧靠航道,抛石运输...
