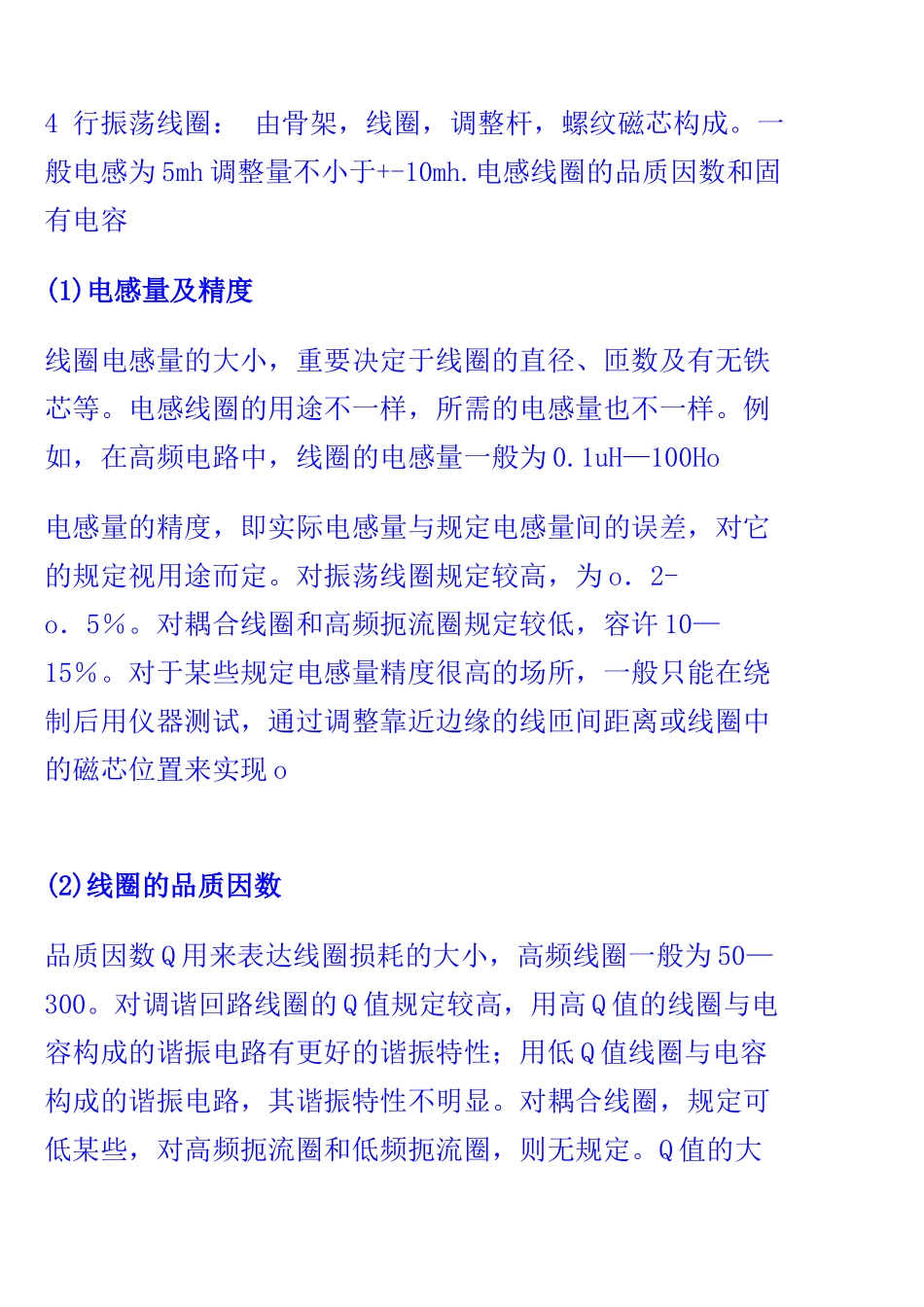

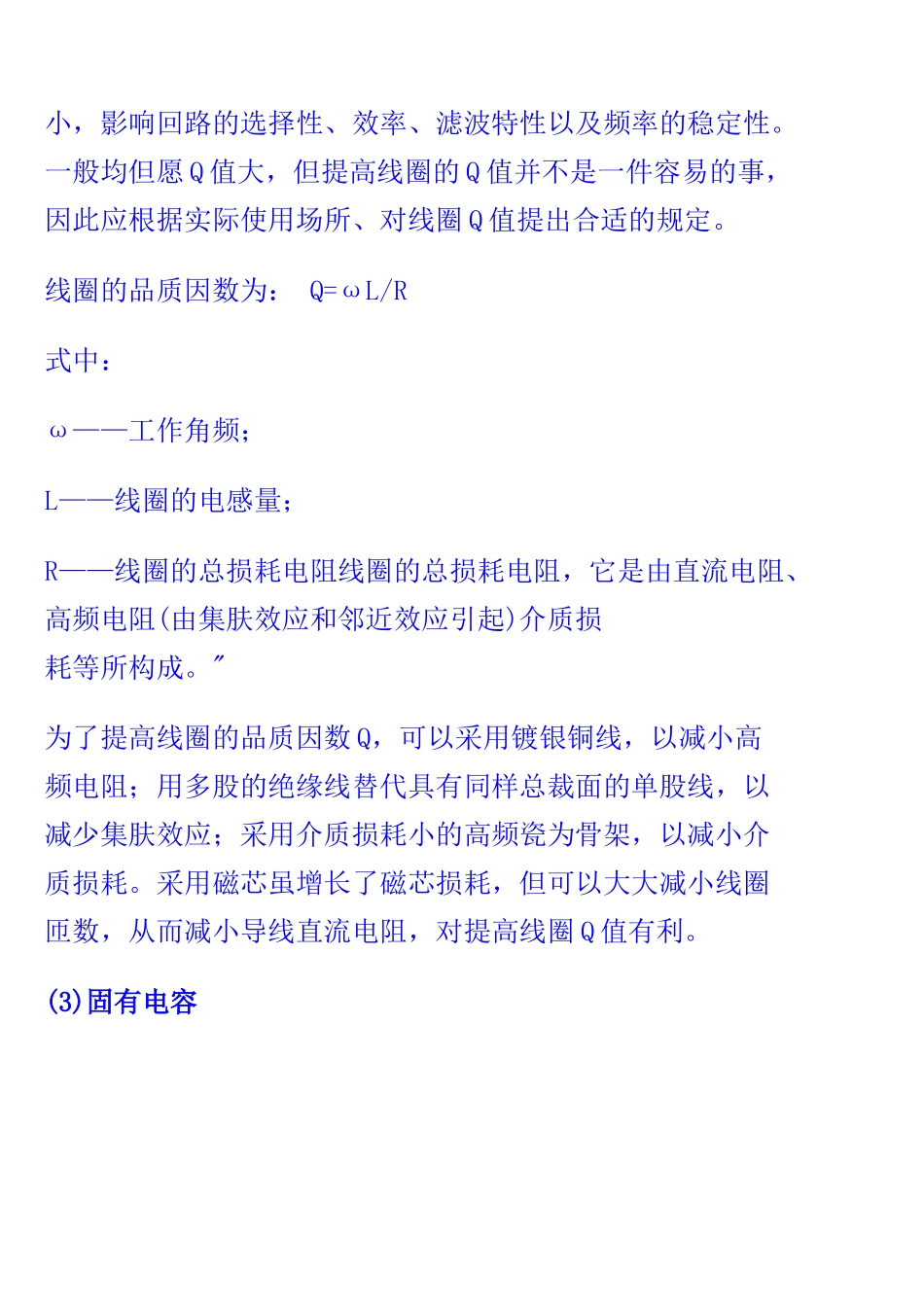

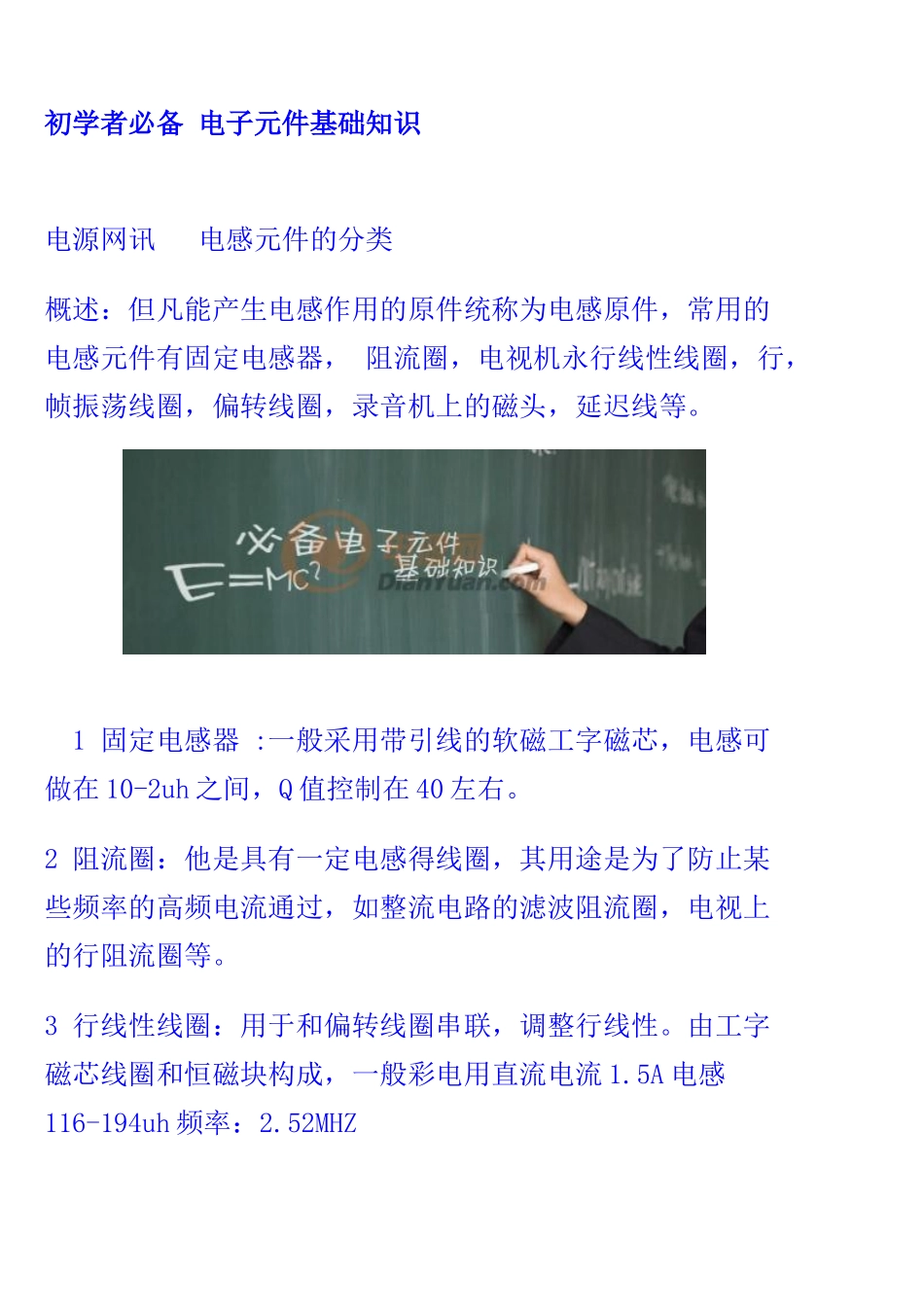

初学者必备 电子元件基础知识 电源网讯 电感元件的分类概述:但凡能产生电感作用的原件统称为电感原件,常用的电感元件有固定电感器, 阻流圈,电视机永行线性线圈,行,帧振荡线圈,偏转线圈,录音机上的磁头,延迟线等。 1 固定电感器 :一般采用带引线的软磁工字磁芯,电感可做在 10-2uh 之间,Q 值控制在 40 左右。2 阻流圈:他是具有一定电感得线圈,其用途是为了防止某些频率的高频电流通过,如整流电路的滤波阻流圈,电视上的行阻流圈等。 3 行线性线圈:用于和偏转线圈串联,调整行线性。由工字磁芯线圈和恒磁块构成,一般彩电用直流电流 1.5A 电感116-194uh 频率:2.52MHZ 4 行振荡线圈: 由骨架,线圈,调整杆,螺纹磁芯构成。一般电感为 5mh 调整量不小于+-10mh.电感线圈的品质因数和固有电容(1)电感量及精度 线圈电感量的大小,重要决定于线圈的直径、匝数及有无铁芯等。电感线圈的用途不一样,所需的电感量也不一样。例如,在高频电路中,线圈的电感量一般为 0.1uH—100Ho 电感量的精度,即实际电感量与规定电感量间的误差,对它的规定视用途而定。对振荡线圈规定较高,为 o.2-o.5%。对耦合线圈和高频扼流圈规定较低,容许 10—15%。对于某些规定电感量精度很高的场所,一般只能在绕制后用仪器测试,通过调整靠近边缘的线匝间距离或线圈中的磁芯位置来实现 o (2)线圈的品质因数 品质因数 Q 用来表达线圈损耗的大小,高频线圈一般为 50—300。对调谐回路线圈的 Q 值规定较高,用高 Q 值的线圈与电容构成的谐振电路有更好的谐振特性;用低 Q 值线圈与电容构成的谐振电路,其谐振特性不明显。对耦合线圈,规定可低某些,对高频扼流圈和低频扼流圈,则无规定。Q 值的大小,影响回路的选择性、效率、滤波特性以及频率的稳定性。一般均但愿 Q 值大,但提高线圈的 Q 值并不是一件容易的事,因此应根据实际使用场所、对线圈 Q 值提出合适的规定。 线圈的品质因数为: Q=ωL/R 式中: ω——工作角频; L——线圈的电感量; R——线圈的总损耗电阻线圈的总损耗电阻,它是由直流电阻、高频电阻(由集肤效应和邻近效应引起)介质损 耗等所构成。" 为了提高线圈的品质因数 Q,可以采用镀银铜线,以减小高频电阻;用多股的绝缘线替代具有同样总裁面的单股线,以减少集肤效应;采用介质损耗小的高频瓷为骨架,以减小介质损耗。采用磁芯虽增长了磁芯损耗,但可以大大减小线圈匝数,从而减...
