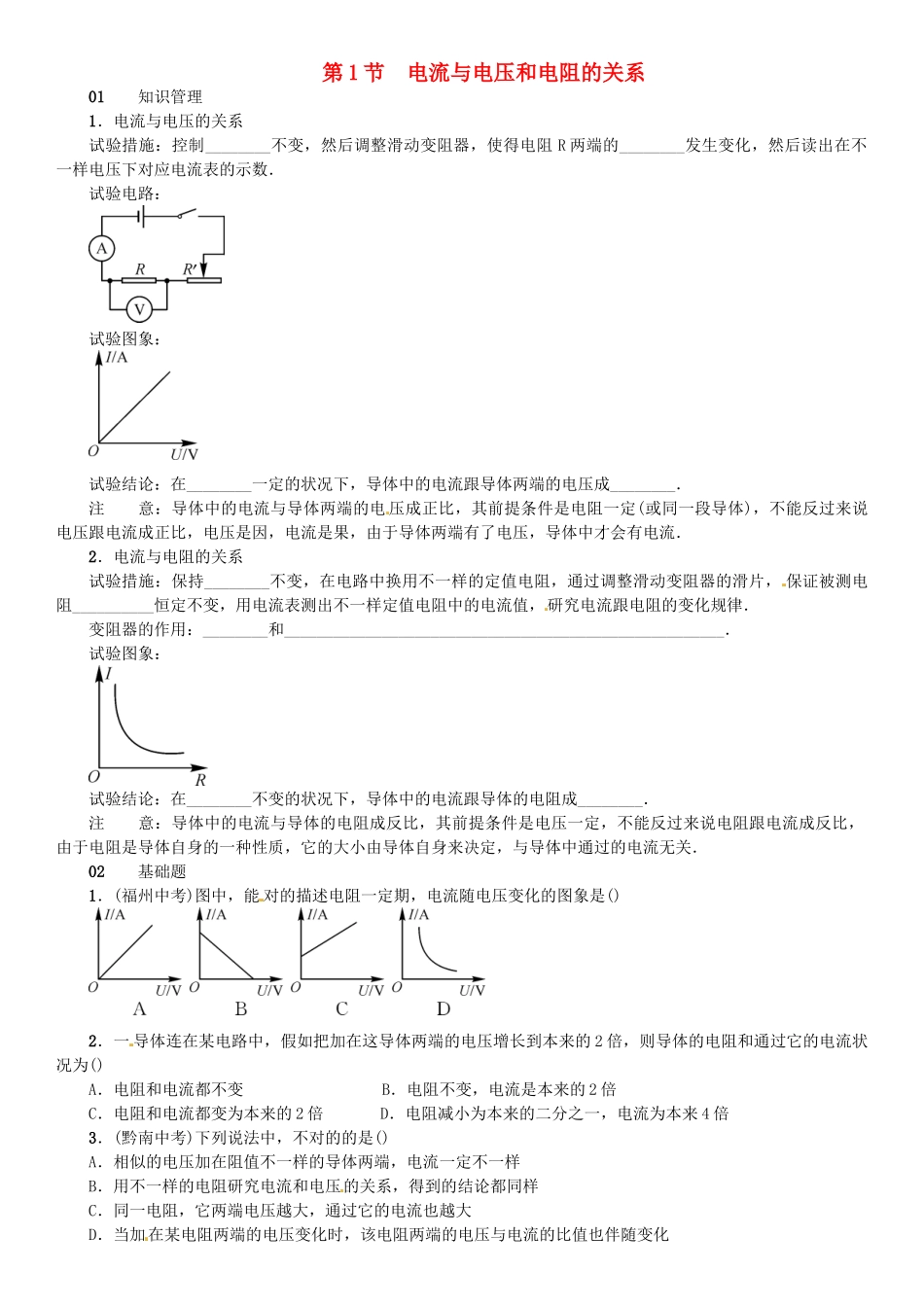

第 1 节 电流与电压和电阻的关系01 知识管理1．电流与电压的关系试验措施：控制________不变，然后调整滑动变阻器，使得电阻 R 两端的________发生变化，然后读出在不一样电压下对应电流表的示数．试验电路：试验图象：试验结论：在________一定的状况下，导体中的电流跟导体两端的电压成________．注 意：导体中的电流与导体两端的电 压成正比，其前提条件是电阻一定(或同一段导体)，不能反过来说电压跟电流成正比，电压是因，电流是果，由于导体两端有了电压，导体中才会有电流．2．电流与电阻的关系试验措施：保持________不变，在电路中换用不一样的定值电阻，通过调整滑动变阻器的滑片， 保证被测电阻__________恒定不变，用电流表测出不一样定值电阻中的电流值，研究电流跟电阻的变化规律．变阻器的作用：________和______________________________________________________．试验图象：试验结论：在________不变的状况下，导体中的电流跟导体的电阻成________．注 意：导体中的电流与导体的电阻成反比，其前提条件是电压一定，不能反过来说电阻跟电流成反比，由于电阻是导体自身的一种性质，它的大小由导体自身来决定，与导体中通过的电流无关．02 基础题1．(福州中考)图中，能 对的描述电阻一定期，电流随电压变化的图象是()2．一 导体连在某电路中，假如把加在这导体两端的电压增长到本来的 2 倍，则导体的电阻和通过它的电流状况为()A．电阻和电流都不变 B．电阻不变，电流是本来的 2 倍C．电阻和电流都变为本来的 2 倍 D．电阻减小为本来的二分之一，电流为本来 4 倍3．(黔南中考)下列说法中，不对的的是()A．相似的电压加在阻值不一样的导体两端，电流一定不一样B．用不一样的电阻研究电流和电压的关系，得到的结论都同样C．同一电阻，它两端电压越大，通过它的电流也越大D．当加在某电阻两端的电压变化时，该电阻两端的电压与电流的比值也伴随变化4．如图所示，保证 AB 间的电压 U＝2 V 不变，先后在 AB 间接入 5 Ω、10 Ω、15 Ω 的电阻，这是为了研究()A．通过电阻的电流与电阻的阻值的关系 B．通过电阻的电流与电阻两端电压的关系C．电阻的阻值与流过电阻的电流的关系 D．电阻两端的电压与电阻的阻值的关系 第 4 题图 第 5 题图5．(吉林中考)在探究“电流与电压的关系”的试验中，开关闭合前，滑动变阻器的滑片应调到________位置，分别采用 5 Ω、10 Ω、15 Ω 的电阻进行试验...
