水利工程竣工图绘制要求

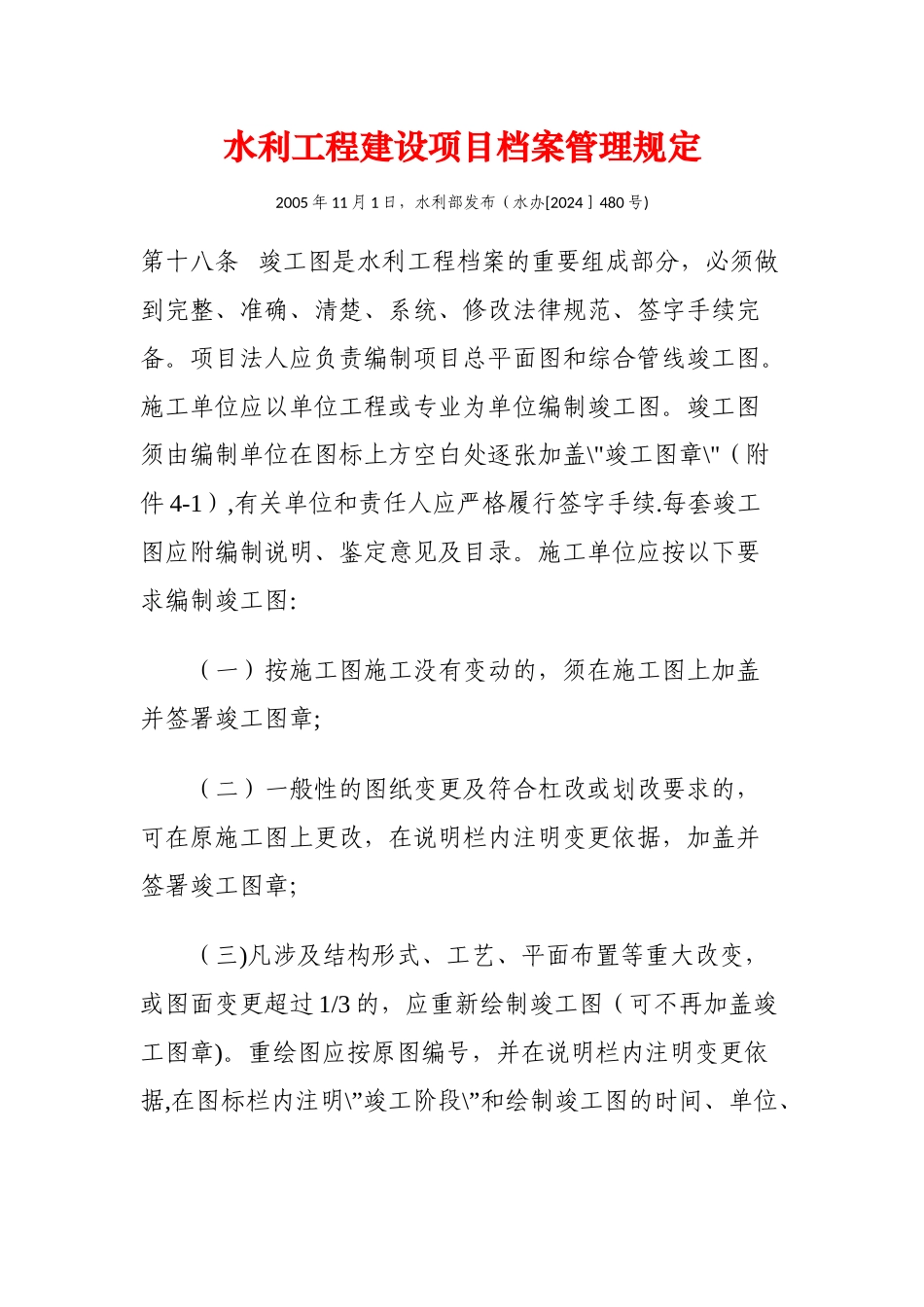

水利工程竣工图绘制要求_第1页
1/2
水利工程竣工图绘制要求_第2页
2/2
水利工程建设项目档案管理规定2005 年 11 月 1 日,水利部发布(水办[2024]480 号)第十八条 竣工图是水利工程档案的重要组成部分,必须做到完整、准确、清楚、系统、修改法律规范、签字手续完备。项目法人应负责编制项目总平面图和综合管线竣工图。施工单位应以单位工程或专业为单位编制竣工图。竣工图须由编制单位在图标上方空白处逐张加盖\"竣工图章\"(附件 4-1),有关单位和责任人应严格履行签字手续.每套竣工图应附编制说明、鉴定意见及目录。施工单位应按以下要求编制竣工图: (一)按施工图施工没有变动的,须在施工图上加盖并签署竣工图章; (二)一般性的图纸变更及符合杠改或划改要求的,可在原施工图上更改,在说明栏内注明变更依据,加盖并签署竣工图章; (三)凡涉及结构形式、工艺、平面布置等重大改变,或图面变更超过 1/3 的,应重新绘制竣工图(可不再加盖竣工图章)。重绘图应按原图编号,并在说明栏内注明变更依据,在图标栏内注明\”竣工阶段\”和绘制竣工图的时间、单位、责任人.监理单位应在图标上方加盖并签署\"竣工图确认章\”(见附件 4—2)。附件 4 竣工图章及竣工图确认章4-1 竣工图章 (比例 1:1,单位 mm)4-2 竣工图确认章 (比例 1:1,单位 mm)注:竣工图章中(X X 工程)应在图章制作时,直接填写上工程项目的全称;竣工图章与确认章中的编制单位与监理单位均可在图章制作时,直接填写清楚。附件 5( XXX )工 程档 案 交 接 单本单附有目录张,包含工程档案资料卷。(其中永久卷, 长期卷, 短期卷;在永久卷中包含竣工图张 )归档或移交单位 (签章): 经手人: 年 月 日接收单位 (签章): 经手人: 年 月 日
