2025年岩土工程师辅导资料桩基砌石拱坝设计探讨

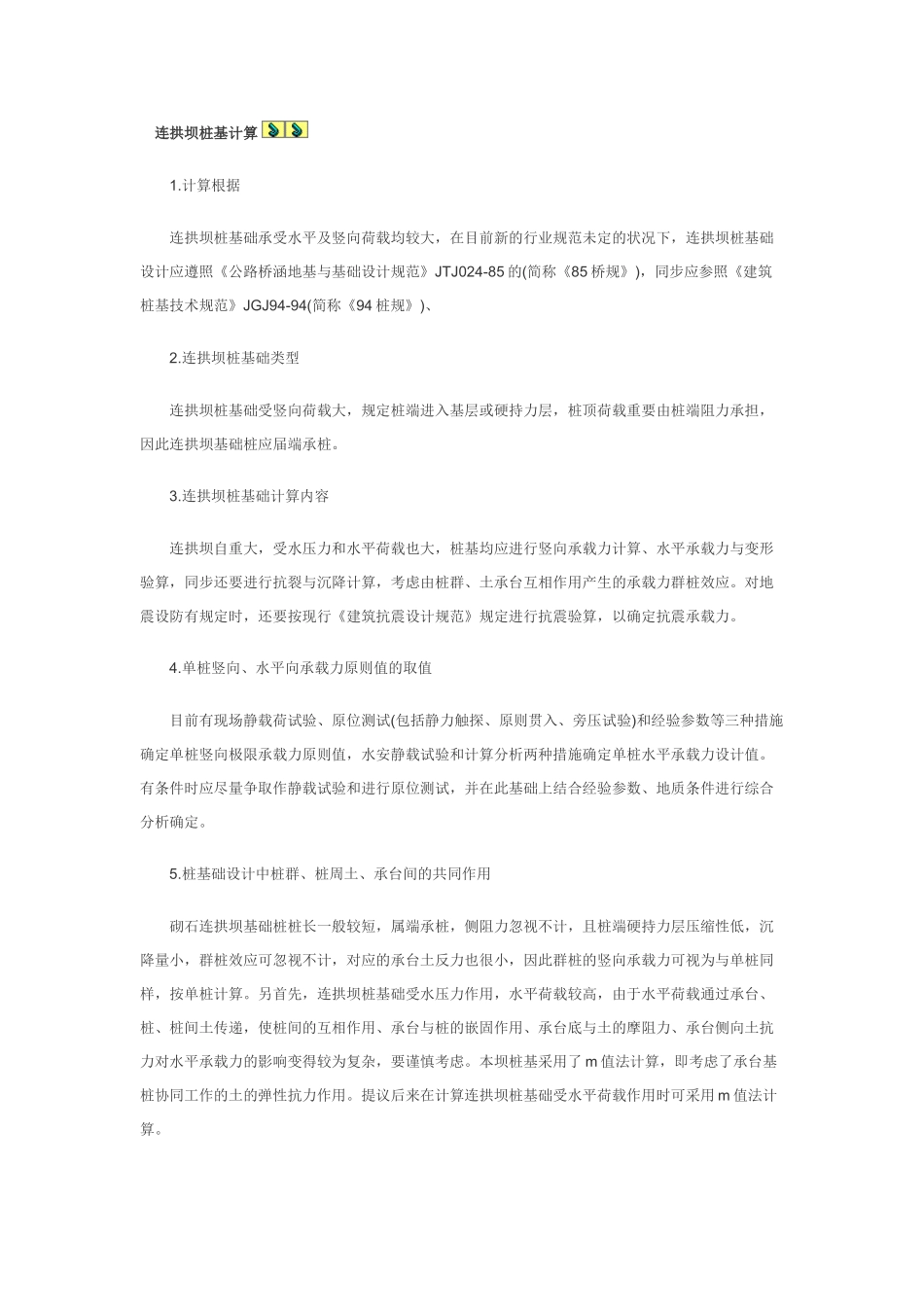

连拱坝桩基计算 1.计算根据 连拱坝桩基础承受水平及竖向荷载均较大，在目前新的行业规范未定的状况下，连拱坝桩基础设计应遵照《公路桥涵地基与基础设计规范》JTJ024-85 的(简称《85 桥规》)，同步应参照《建筑桩基技术规范》JGJ94-94(简称《94 桩规》)、 2.连拱坝桩基础类型 连拱坝桩基础受竖向荷载大，规定桩端进入基层或硬持力层，桩顶荷载重要由桩端阻力承担，因此连拱坝基础桩应届端承桩。 3.连拱坝桩基础计算内容 连拱坝自重大，受水压力和水平荷载也大，桩基均应进行竖向承载力计算、水平承载力与变形验算，同步还要进行抗裂与沉降计算，考虑由桩群、土承台互相作用产生的承载力群桩效应。对地震设防有规定时，还要按现行《建筑抗震设计规范》规定进行抗震验算，以确定抗震承载力。 4.单桩竖向、水平向承载力原则值的取值 目前有现场静载荷试验、原位测试(包括静力触探、原则贯入、旁压试验)和经验参数等三种措施确定单桩竖向极限承载力原则值，水安静载试验和计算分析两种措施确定单桩水平承载力设计值。有条件时应尽量争取作静载试验和进行原位测试，并在此基础上结合经验参数、地质条件进行综合分析确定。 5.桩基础设计中桩群、桩周土、承台间的共同作用 砌石连拱坝基础桩桩长一般较短，属端承桩，侧阻力忽视不计，且桩端硬持力层压缩性低，沉降量小，群桩效应可忽视不计，对应的承台土反力也很小，因此群桩的竖向承载力可视为与单桩同样，按单桩计算。另首先，连拱坝桩基础受水压力作用，水平荷载较高，由于水平荷载通过承台、桩、桩间土传递，使桩间的互相作用、承台与桩的嵌固作用、承台底与土的摩阻力、承台侧向土抗力对水平承载力的影响变得较为复杂，要谨慎考虑。本坝桩基采用了 m 值法计算，即考虑了承台基桩协同工作的土的弹性抗力作用。提议后来在计算连拱坝桩基础受水平荷载作用时可采用 m 值法计算。 6.桩基配筋构造规定 根据桩基规范规定，桩基配筋率一般取 0.65%～0.2%(小桩径取高值，大桩径取低值)、对连拱坝桩基来说，受水平荷载较大，应通过计算确定其配筋率。配筋采用通长配筋，且主筋不适宜不大于 8Φ12，箍筋宜采用螺旋式箍筋，且桩顶 3.0～5d 范围内应加密。 连拱坝桩基布置 连拱坝桩基础除考虑所受竖向及水平荷载外，在布置桩基础时，还要同步考虑上游防渗和下游防冲问题，应通过综合分析充足论证确定。本坝每个支墩下共布置了 18 根桩，桩径 1.2 米，分 3 排，桩距 3.5 米。 1....
