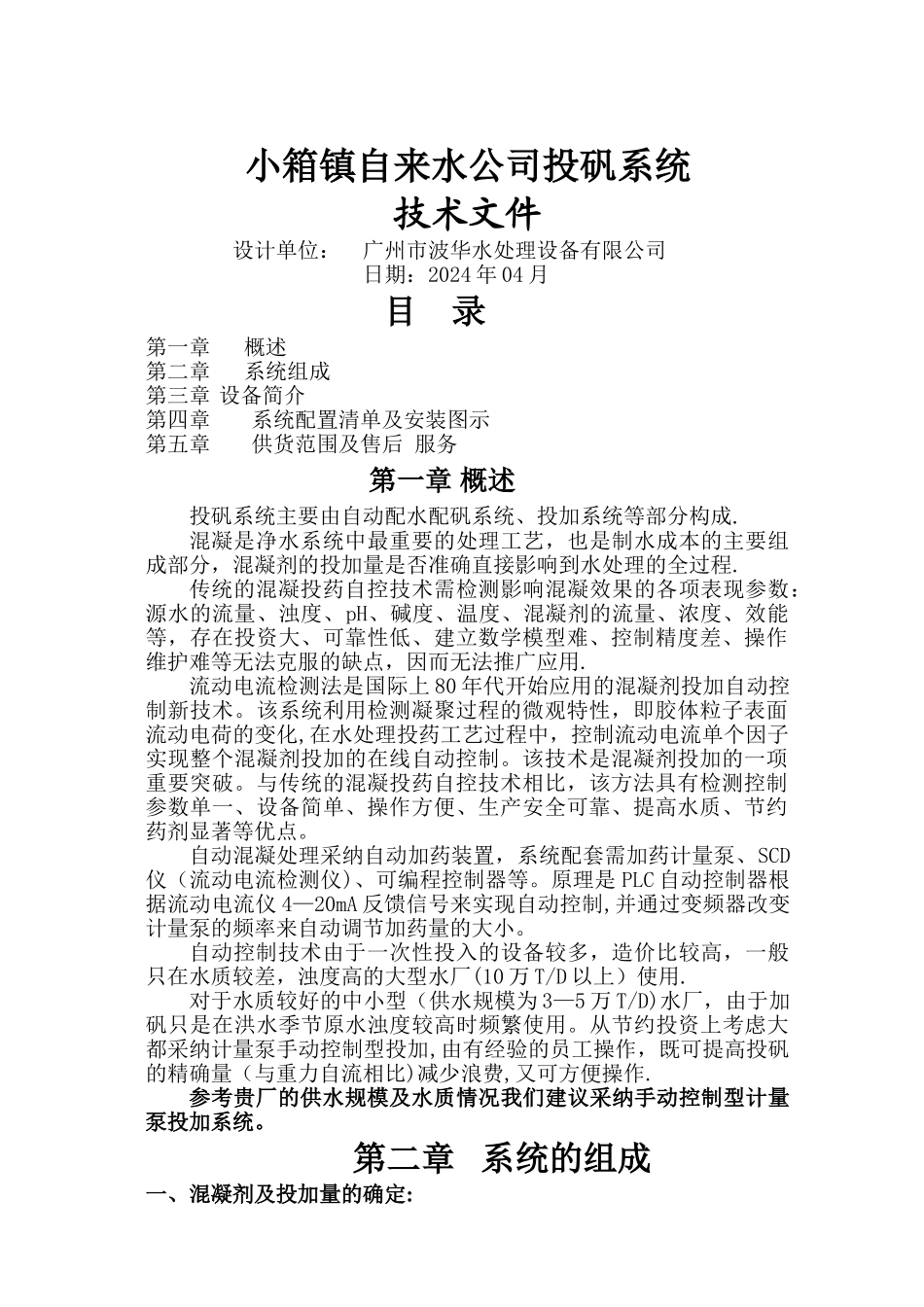

小箱镇自来水公司投矾系统技术文件设计单位： 广州市波华水处理设备有限公司日期：2024 年 04 月目 录第一章 概述第二章 系统组成第三章 设备简介第四章 系统配置清单及安装图示第五章 供货范围及售后 服务第一章 概述投矾系统主要由自动配水配矾系统、投加系统等部分构成.混凝是净水系统中最重要的处理工艺，也是制水成本的主要组成部分，混凝剂的投加量是否准确直接影响到水处理的全过程.传统的混凝投药自控技术需检测影响混凝效果的各项表现参数：源水的流量、浊度、pH、碱度、温度、混凝剂的流量、浓度、效能等，存在投资大、可靠性低、建立数学模型难、控制精度差、操作维护难等无法克服的缺点，因而无法推广应用.流动电流检测法是国际上 80 年代开始应用的混凝剂投加自动控制新技术。该系统利用检测凝聚过程的微观特性，即胶体粒子表面流动电荷的变化,在水处理投药工艺过程中，控制流动电流单个因子实现整个混凝剂投加的在线自动控制。该技术是混凝剂投加的一项重要突破。与传统的混凝投药自控技术相比，该方法具有检测控制参数单一、设备简单、操作方便、生产安全可靠、提高水质、节约药剂显著等优点。自动混凝处理采纳自动加药装置，系统配套需加药计量泵、SCD仪（流动电流检测仪)、可编程控制器等。原理是 PLC 自动控制器根据流动电流仪 4—20mA 反馈信号来实现自动控制,并通过变频器改变计量泵的频率来自动调节加药量的大小。自动控制技术由于一次性投入的设备较多，造价比较高，一般只在水质较差，浊度高的大型水厂(10 万 T/D 以上）使用.对于水质较好的中小型（供水规模为 3—5 万 T/D)水厂，由于加矾只是在洪水季节原水浊度较高时频繁使用。从节约投资上考虑大都采纳计量泵手动控制型投加,由有经验的员工操作，既可提高投矾的精确量（与重力自流相比)减少浪费,又可方便操作.参考贵厂的供水规模及水质情况我们建议采纳手动控制型计量泵投加系统。第二章 系统的组成一、混凝剂及投加量的确定:混凝剂：通常为液体硫酸铝（具体由业主自定)投药浓度:1～20％设计投加率（纯品）：平均加注量 20mg/L，最大 30mg/L。储药池：2 座溶液池：2 座，矾液从储药池用提升泵提升或重力自流到溶液池后，再稀释,采纳搅拌机进行搅拌。加药点：1 处，在进水管静态混合器入口处。加矾计量泵:2 台，1 用 1 备。注:具体参数应在搅拌试验和水厂试运行以后确定，在投产期间，可以通过调配浓度来改变计量泵的加注量，保证投加...
