水工环填图作业指导书

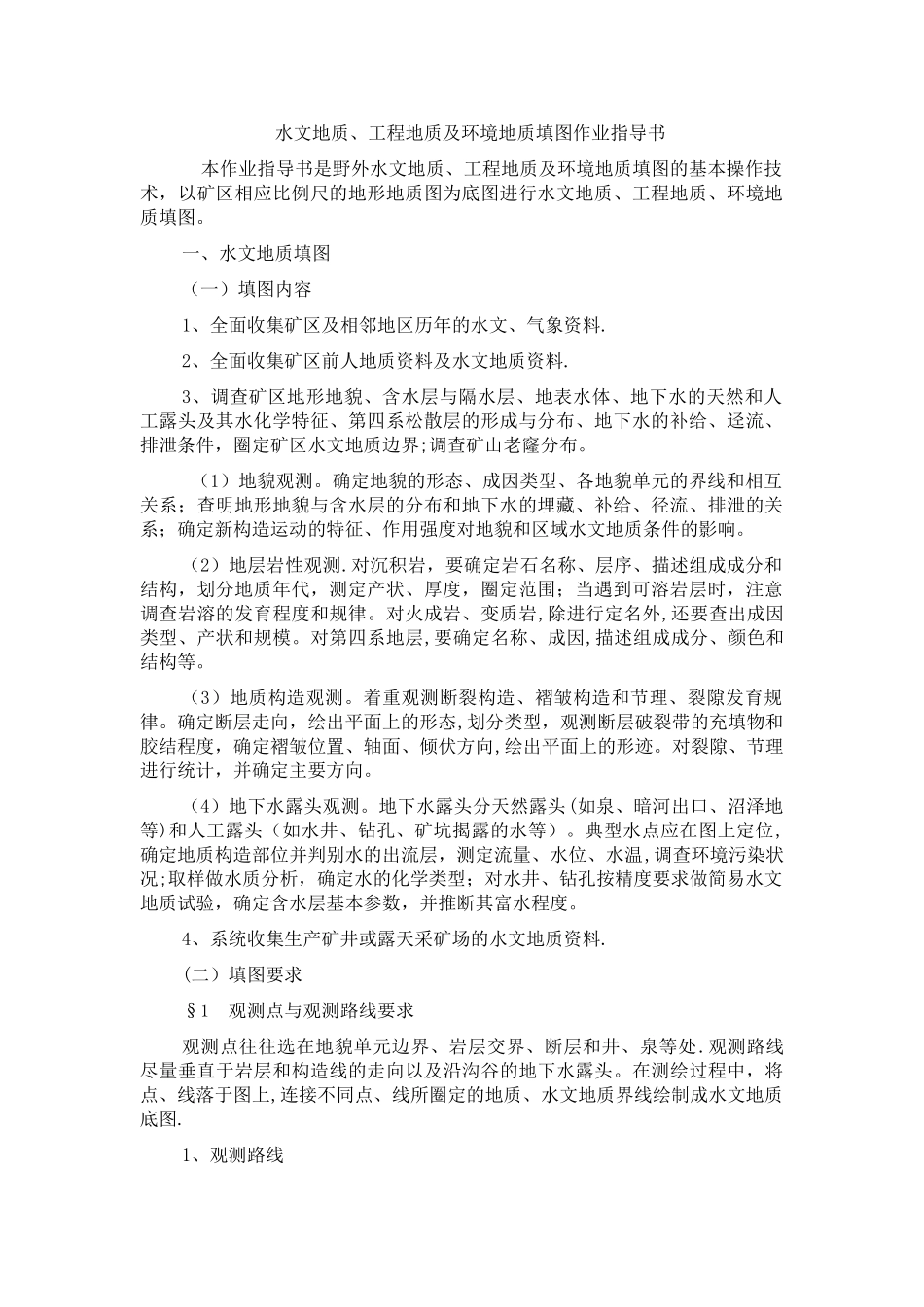

水工环填图作业指导书_第1页
1/13

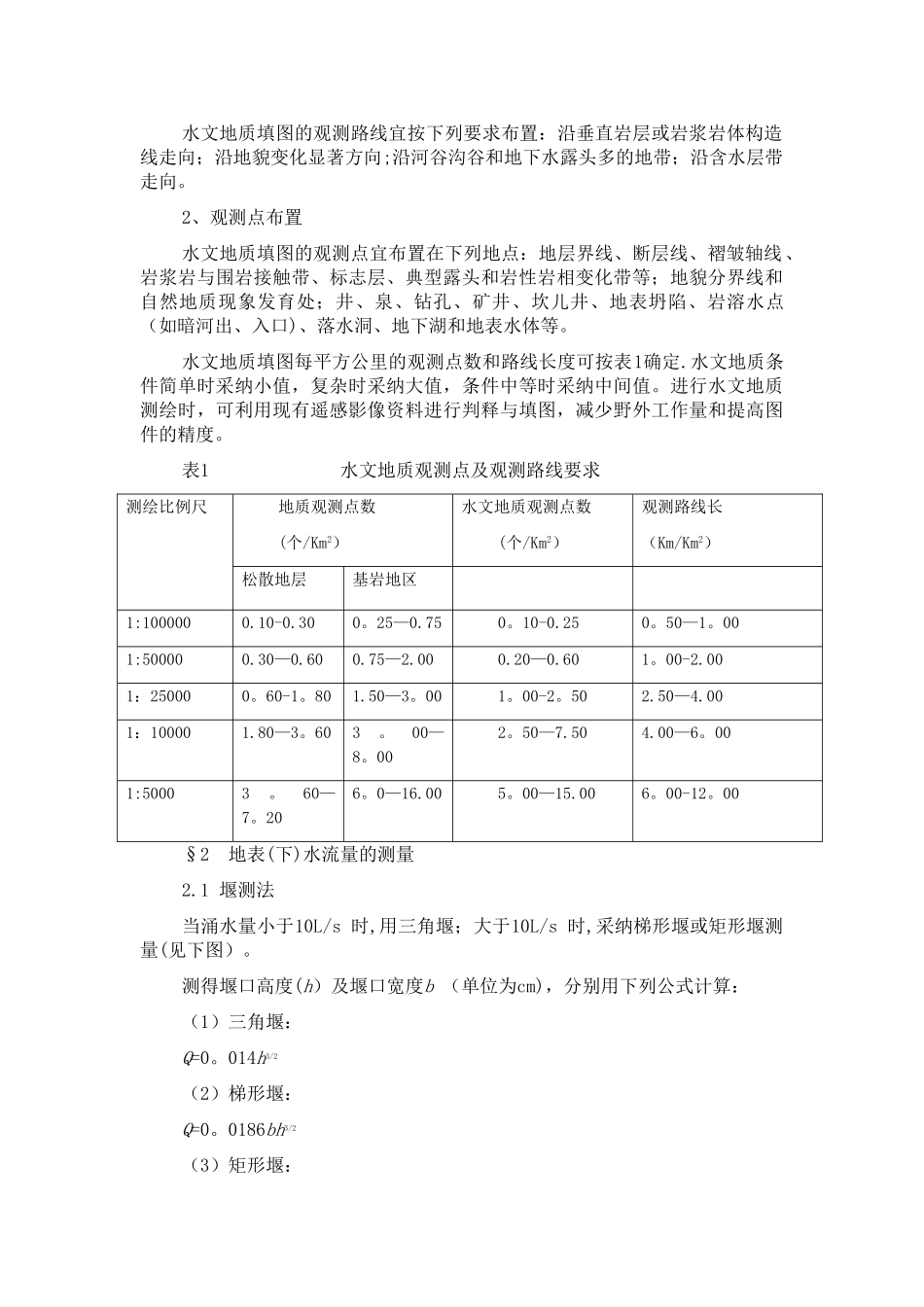

水工环填图作业指导书_第2页
2/13

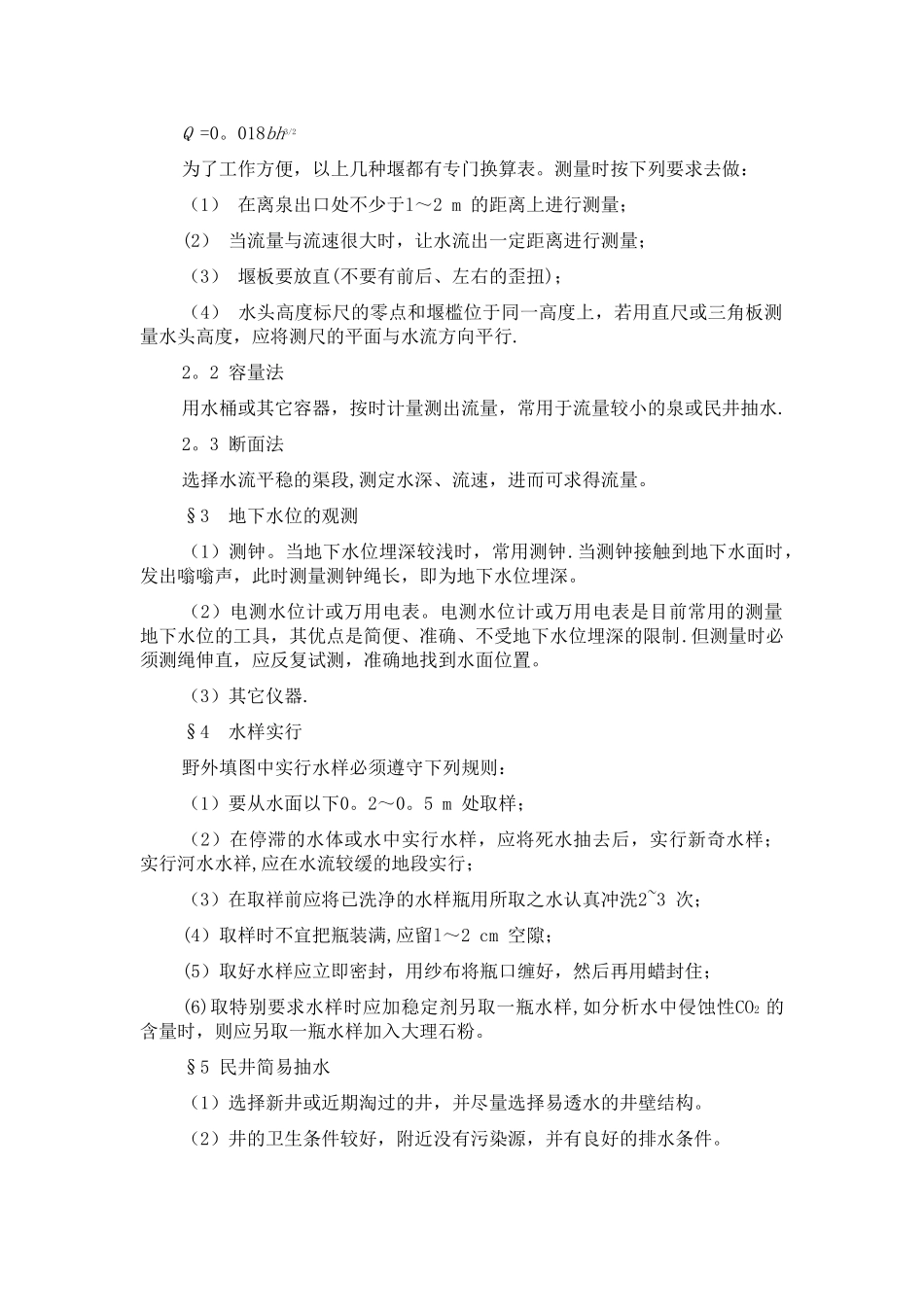

水工环填图作业指导书_第3页
3/13
水文地质、工程地质及环境地质填图作业指导书 本作业指导书是野外水文地质、工程地质及环境地质填图的基本操作技术,以矿区相应比例尺的地形地质图为底图进行水文地质、工程地质、环境地质填图。一、水文地质填图(一)填图内容1、全面收集矿区及相邻地区历年的水文、气象资料.2、全面收集矿区前人地质资料及水文地质资料.3、调查矿区地形地貌、含水层与隔水层、地表水体、地下水的天然和人工露头及其水化学特征、第四系松散层的形成与分布、地下水的补给、迳流、排泄条件,圈定矿区水文地质边界;调查矿山老窿分布。 (1)地貌观测。确定地貌的形态、成因类型、各地貌单元的界线和相互关系;查明地形地貌与含水层的分布和地下水的埋藏、补给、径流、排泄的关系;确定新构造运动的特征、作用强度对地貌和区域水文地质条件的影响。(2)地层岩性观测.对沉积岩,要确定岩石名称、层序、描述组成成分和结构,划分地质年代,测定产状、厚度,圈定范围;当遇到可溶岩层时,注意调查岩溶的发育程度和规律。对火成岩、变质岩,除进行定名外,还要查出成因类型、产状和规模。对第四系地层,要确定名称、成因,描述组成成分、颜色和结构等。(3)地质构造观测。着重观测断裂构造、褶皱构造和节理、裂隙发育规律。确定断层走向,绘出平面上的形态,划分类型,观测断层破裂带的充填物和胶结程度,确定褶皱位置、轴面、倾伏方向,绘出平面上的形迹。对裂隙、节理进行统计,并确定主要方向。(4)地下水露头观测。地下水露头分天然露头(如泉、暗河出口、沼泽地等)和人工露头(如水井、钻孔、矿坑揭露的水等)。典型水点应在图上定位,确定地质构造部位并判别水的出流层,测定流量、水位、水温,调查环境污染状况;取样做水质分析,确定水的化学类型;对水井、钻孔按精度要求做简易水文地质试验,确定含水层基本参数,并推断其富水程度。4、系统收集生产矿井或露天采矿场的水文地质资料.(二)填图要求§1 观测点与观测路线要求观测点往往选在地貌单元边界、岩层交界、断层和井、泉等处.观测路线尽量垂直于岩层和构造线的走向以及沿沟谷的地下水露头。在测绘过程中,将点、线落于图上,连接不同点、线所圈定的地质、水文地质界线绘制成水文地质底图.1、观测路线水文地质填图的观测路线宜按下列要求布置:沿垂直岩层或岩浆岩体构造线走向;沿地貌变化显著方向;沿河谷沟谷和地下水露头多的地带;沿含水层带走向。2、观测点布置水文地质填图的观测点宜布置在下列地点:地层界...
