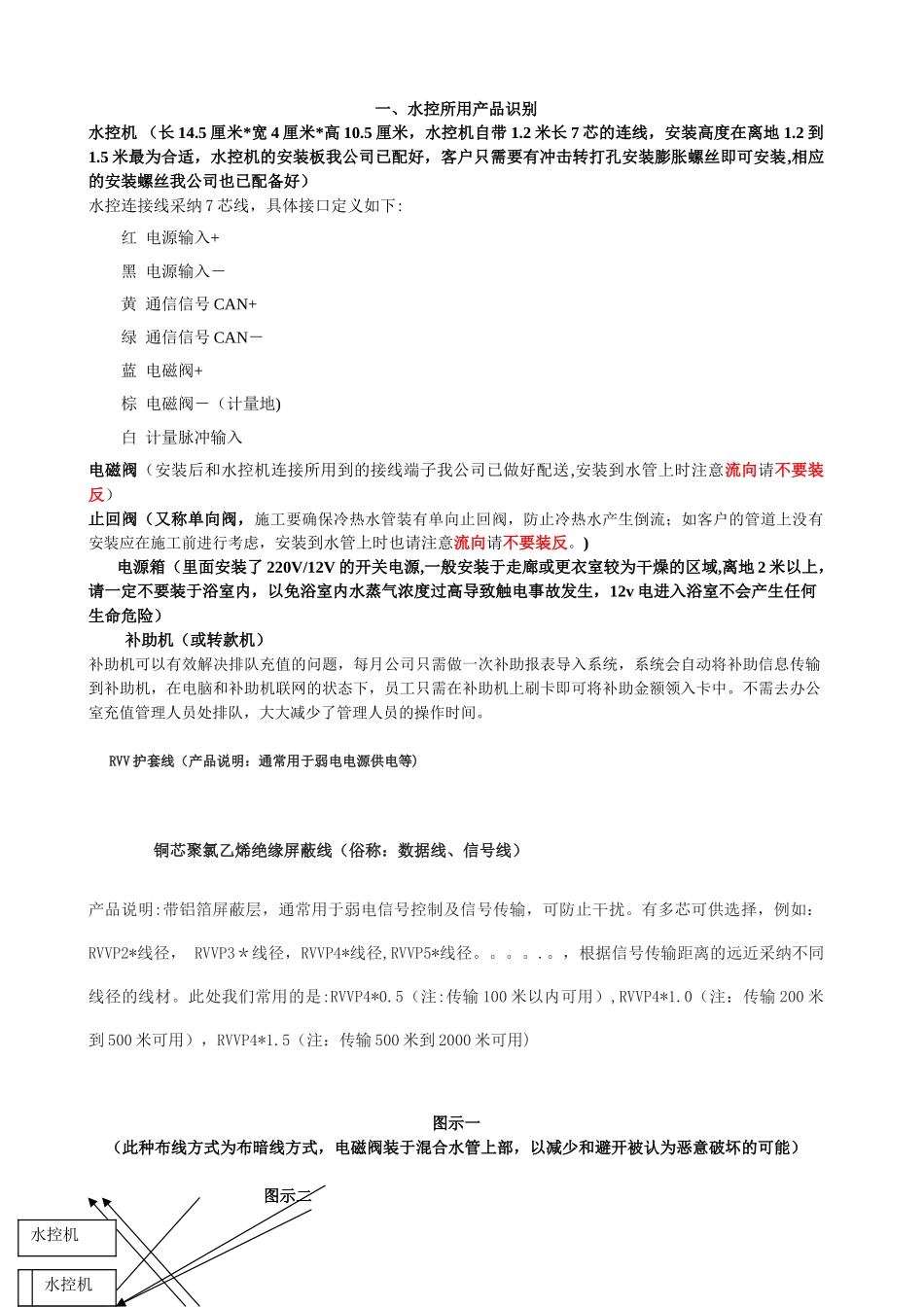

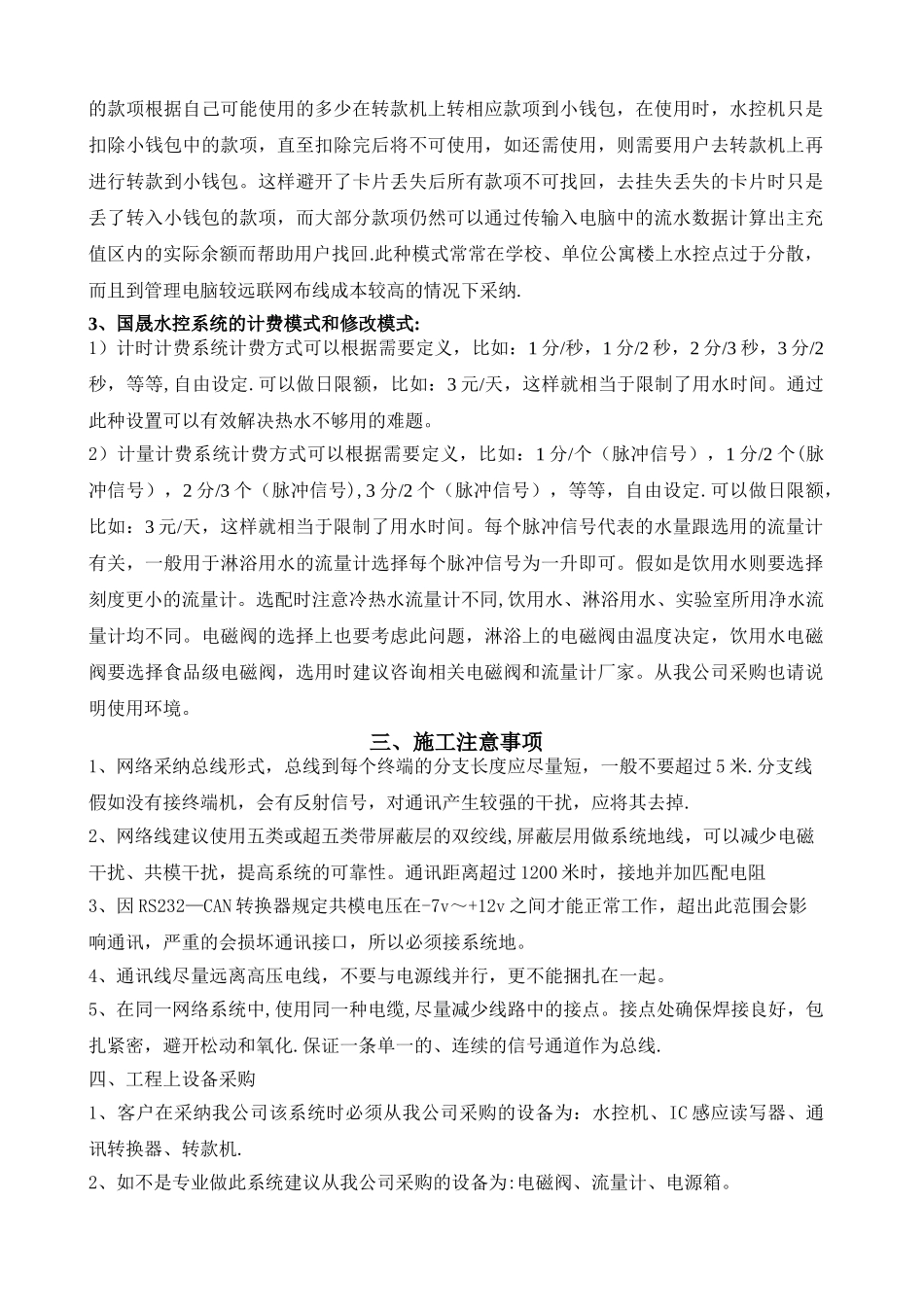

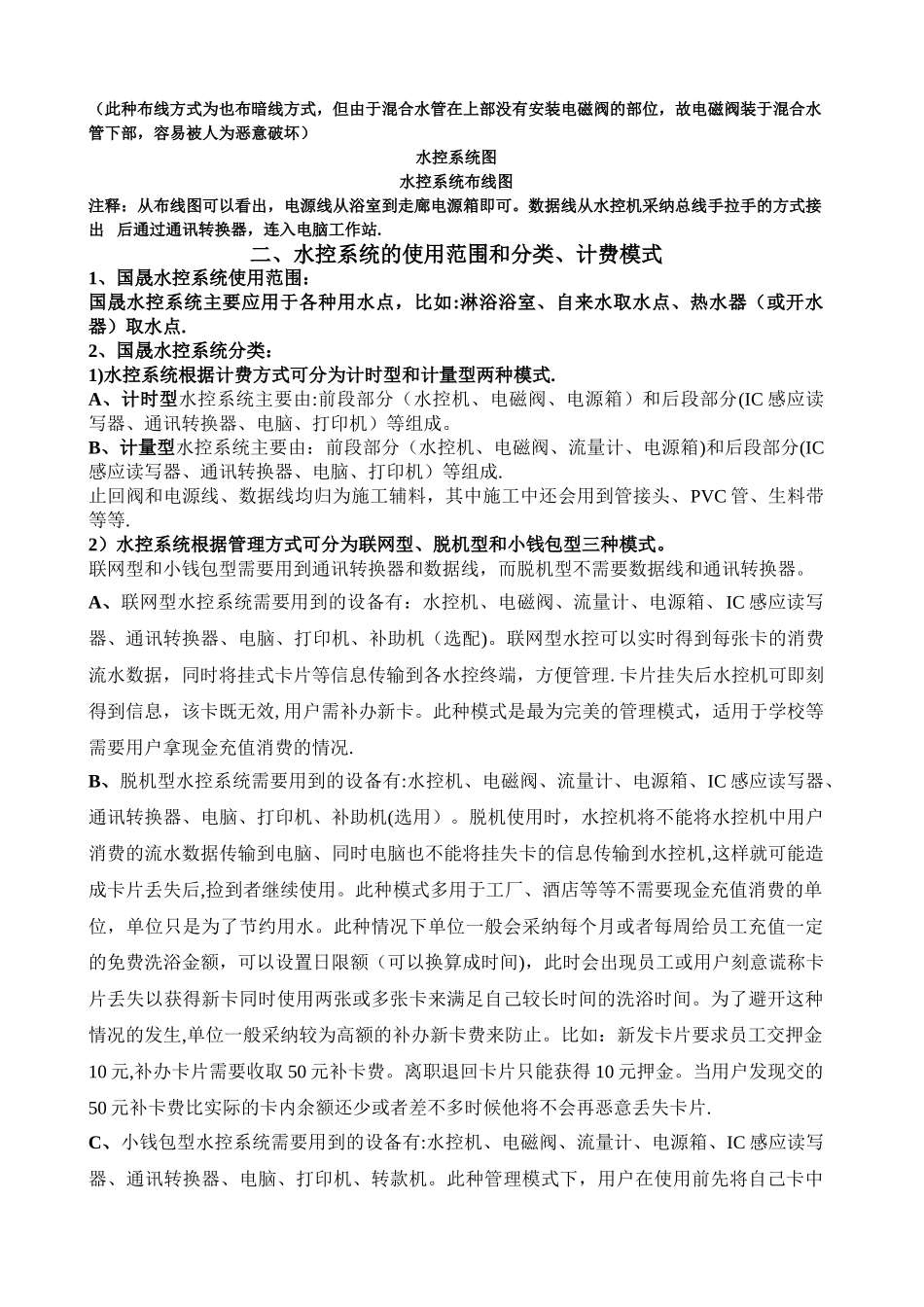

一、水控所用产品识别水控机 (长 14.5 厘米*宽 4 厘米*高 10.5 厘米,水控机自带 1.2 米长 7 芯的连线,安装高度在离地 1.2 到1.5 米最为合适,水控机的安装板我公司已配好,客户只需要有冲击转打孔安装膨胀螺丝即可安装,相应的安装螺丝我公司也已配备好) 水控连接线采纳 7 芯线,具体接口定义如下:红 电源输入+ 黑 电源输入- 黄 通信信号 CAN+ 绿 通信信号 CAN- 蓝 电磁阀+ 棕 电磁阀-(计量地) 白 计量脉冲输入电磁阀(安装后和水控机连接所用到的接线端子我公司已做好配送,安装到水管上时注意流向请不要装反)止回阀(又称单向阀,施工要确保冷热水管装有单向止回阀,防止冷热水产生倒流;如客户的管道上没有安装应在施工前进行考虑,安装到水管上时也请注意流向请不要装反。) 电源箱(里面安装了 220V/12V 的开关电源,一般安装于走廊或更衣室较为干燥的区域,离地 2 米以上,请一定不要装于浴室内,以免浴室内水蒸气浓度过高导致触电事故发生,12v 电进入浴室不会产生任何生命危险) 补助机(或转款机)补助机可以有效解决排队充值的问题,每月公司只需做一次补助报表导入系统,系统会自动将补助信息传输到补助机,在电脑和补助机联网的状态下,员工只需在补助机上刷卡即可将补助金额领入卡中。不需去办公室充值管理人员处排队,大大减少了管理人员的操作时间。 RVV 护套线(产品说明:通常用于弱电电源供电等) 铜芯聚氯乙烯绝缘屏蔽线(俗称:数据线、信号线)产品说明:带铝箔屏蔽层,通常用于弱电信号控制及信号传输,可防止干扰。有多芯可供选择,例如:RVVP2*线径, RVVP3*线径,RVVP4*线径,RVVP5*线径。。。。.。,根据信号传输距离的远近采纳不同线径的线材。此处我们常用的是:RVVP4*0.5(注:传输 100 米以内可用),RVVP4*1.0(注:传输 200 米到 500 米可用),RVVP4*1.5(注:传输 500 米到 2000 米可用)图示一(此种布线方式为布暗线方式,电磁阀装于混合水管上部,以减少和避开被认为恶意破坏的可能) 图示二止回阀水控机电磁阀电磁阀水控机(此种布线方式为也布暗线方式,但由于混合水管在上部没有安装电磁阀的部位,故电磁阀装于混合水管下部,容易被人为恶意破坏)水控系统图水控系统布线图注释:从布线图可以看出,电源线从浴室到走廊电源箱即可。数据线从水控机采纳总线手拉手的方式接出 后通过通讯转换器,连入电脑工作站.二、水控系统的使用范围和分类、计费模...
