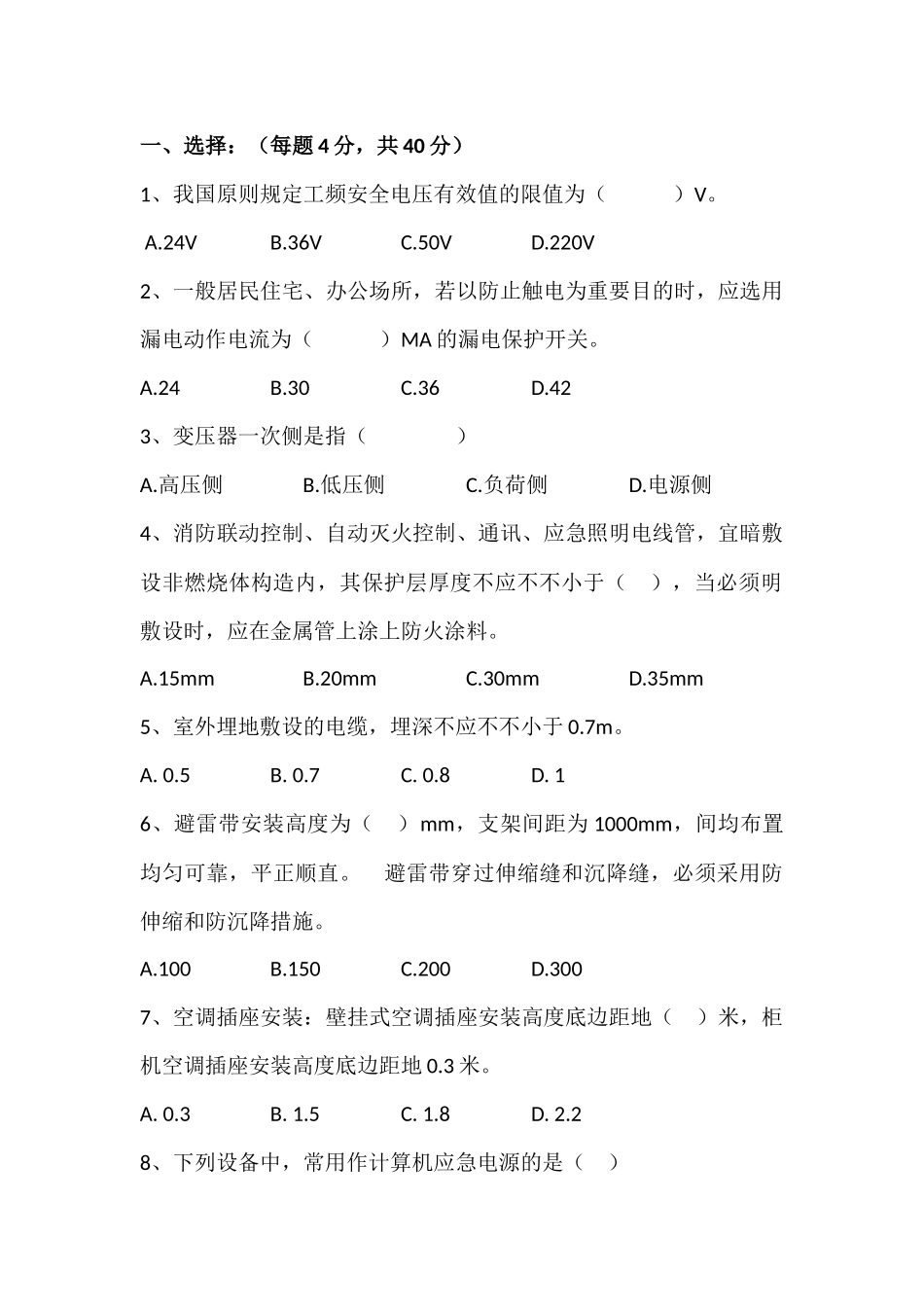

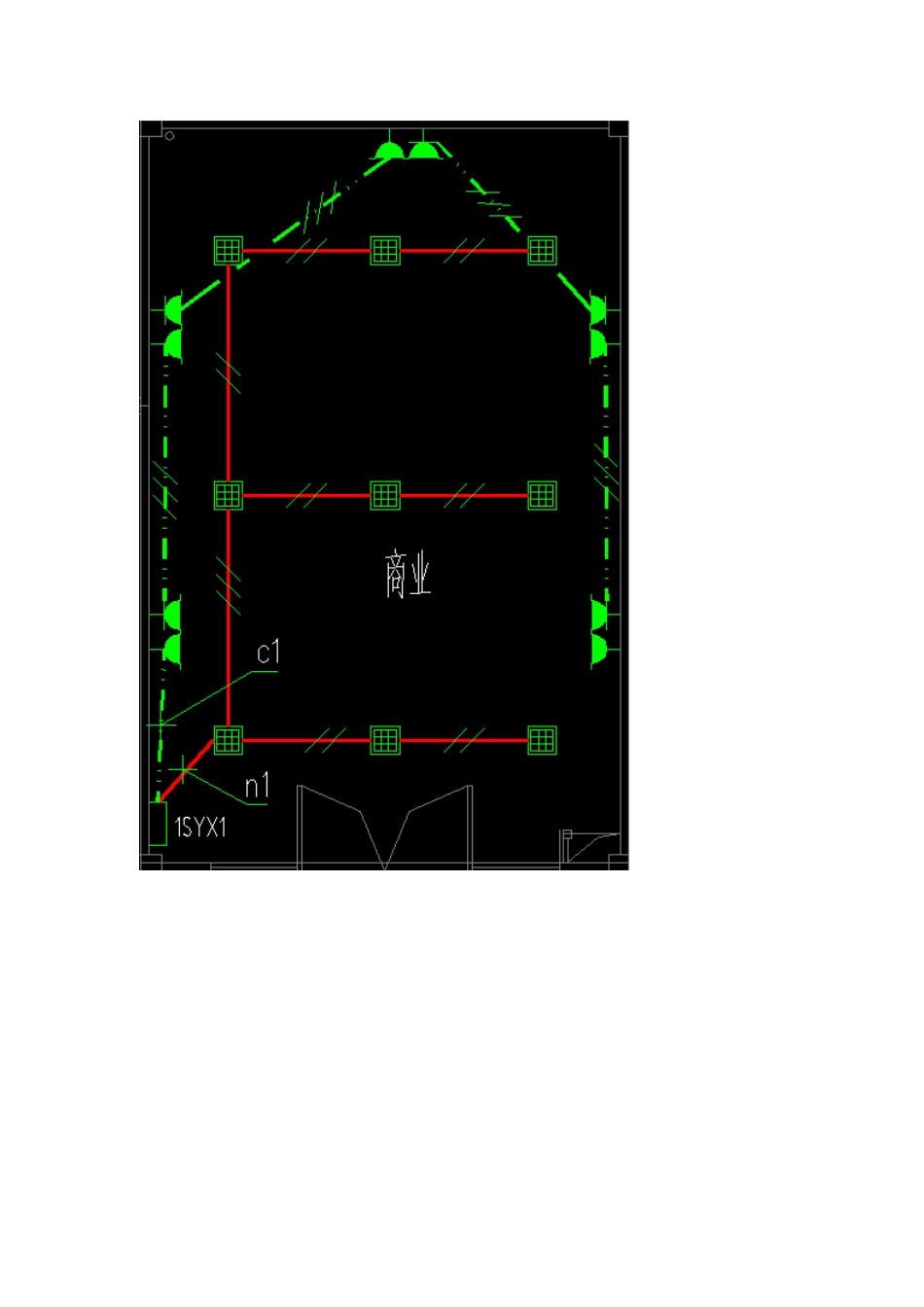

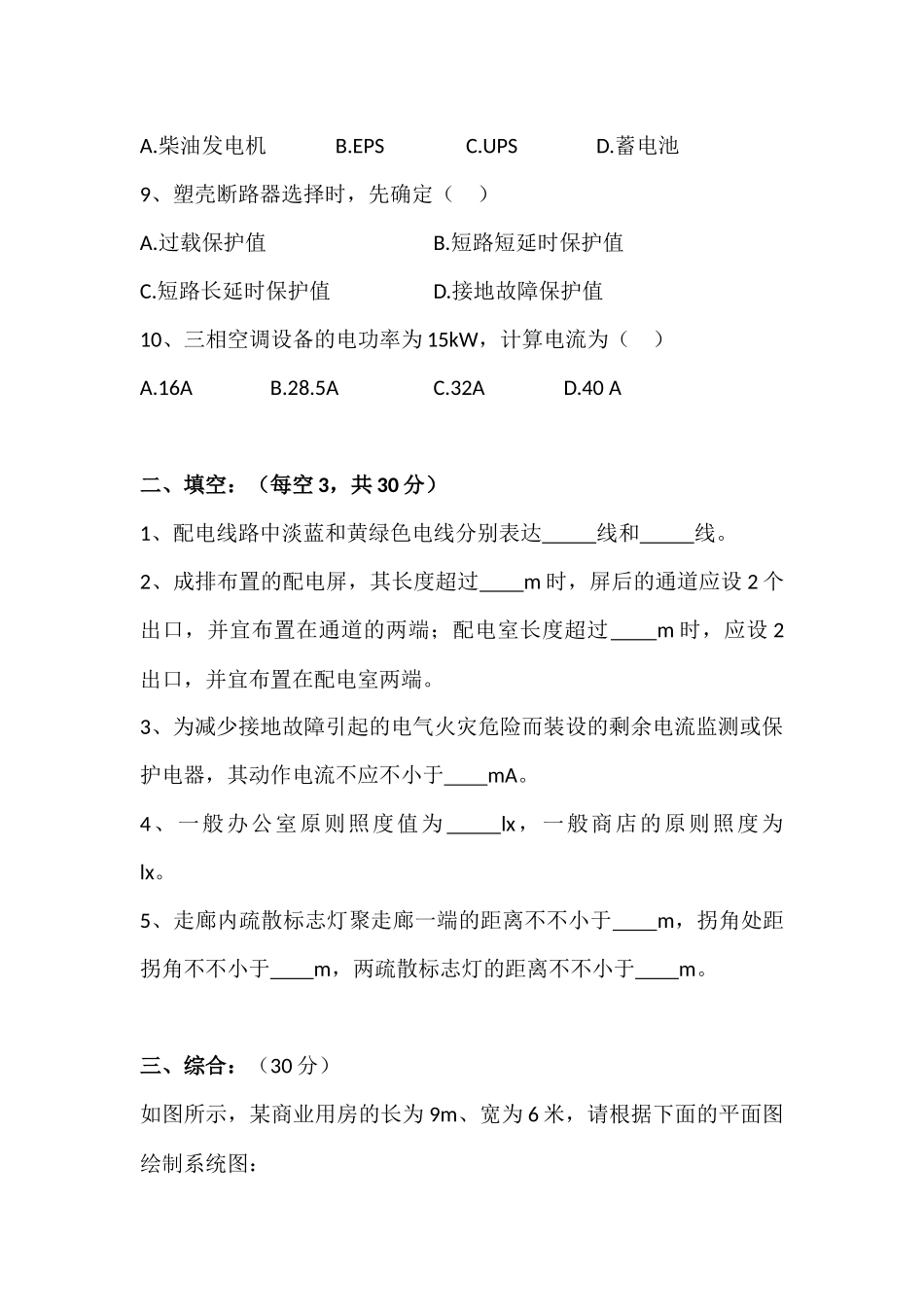

一、选择：（每题 4 分，共 40 分）1、我国原则规定工频安全电压有效值的限值为（ ）V。 A.24VB.36VC.50VD.220V2、一般居民住宅、办公场所，若以防止触电为重要目的时，应选用漏电动作电流为（ ）MA 的漏电保护开关。 A.24B.30C.36D.42 3、变压器一次侧是指（ ） A.高压侧B.低压侧C.负荷侧D.电源侧 4、消防联动控制、自动灭火控制、通讯、应急照明电线管，宜暗敷设非燃烧体构造内，其保护层厚度不应不不小于（ ），当必须明敷设时，应在金属管上涂上防火涂料。 A.15mmB.20mmC.30mmD.35mm5、室外埋地敷设的电缆，埋深不应不不小于 0.7m。 A. 0.5B. 0.7C. 0.8D. 16、避雷带安装高度为（ ）mm，支架间距为 1000mm，间均布置均匀可靠，平正顺直。 避雷带穿过伸缩缝和沉降缝，必须采用防伸缩和防沉降措施。 A.100B.150C.200D.3007、空调插座安装：壁挂式空调插座安装高度底边距地（ ）米，柜机空调插座安装高度底边距地 0.3 米。 A. 0.3B. 1.5C. 1.8D. 2.28、下列设备中，常用作计算机应急电源的是（ ）A.柴油发电机B.EPSC.UPSD.蓄电池9、塑壳断路器选择时，先确定（ ）A.过载保护值B.短路短延时保护值 C.短路长延时保护值 D.接地故障保护值10、三相空调设备的电功率为 15kW，计算电流为（ ）A.16AB.28.5AC.32AD.40 A二、填空：（每空 3，共 30 分）1、配电线路中淡蓝和黄绿色电线分别表达 线和 线。2、成排布置的配电屏，其长度超过 m 时，屏后的通道应设 2 个出口，并宜布置在通道的两端；配电室长度超过 m 时，应设 2出口，并宜布置在配电室两端。3、为减少接地故障引起的电气火灾危险而装设的剩余电流监测或保护电器，其动作电流不应不小于 mA。4、一般办公室原则照度值为 lx，一般商店的原则照度为 lx。5、走廊内疏散标志灯聚走廊一端的距离不不小于 m，拐角处距拐角不不小于 m，两疏散标志灯的距离不不小于 m。三、综合：（30 分）如图所示，某商业用房的长为 9m、宽为 6 米，请根据下面的平面图绘制系统图：
