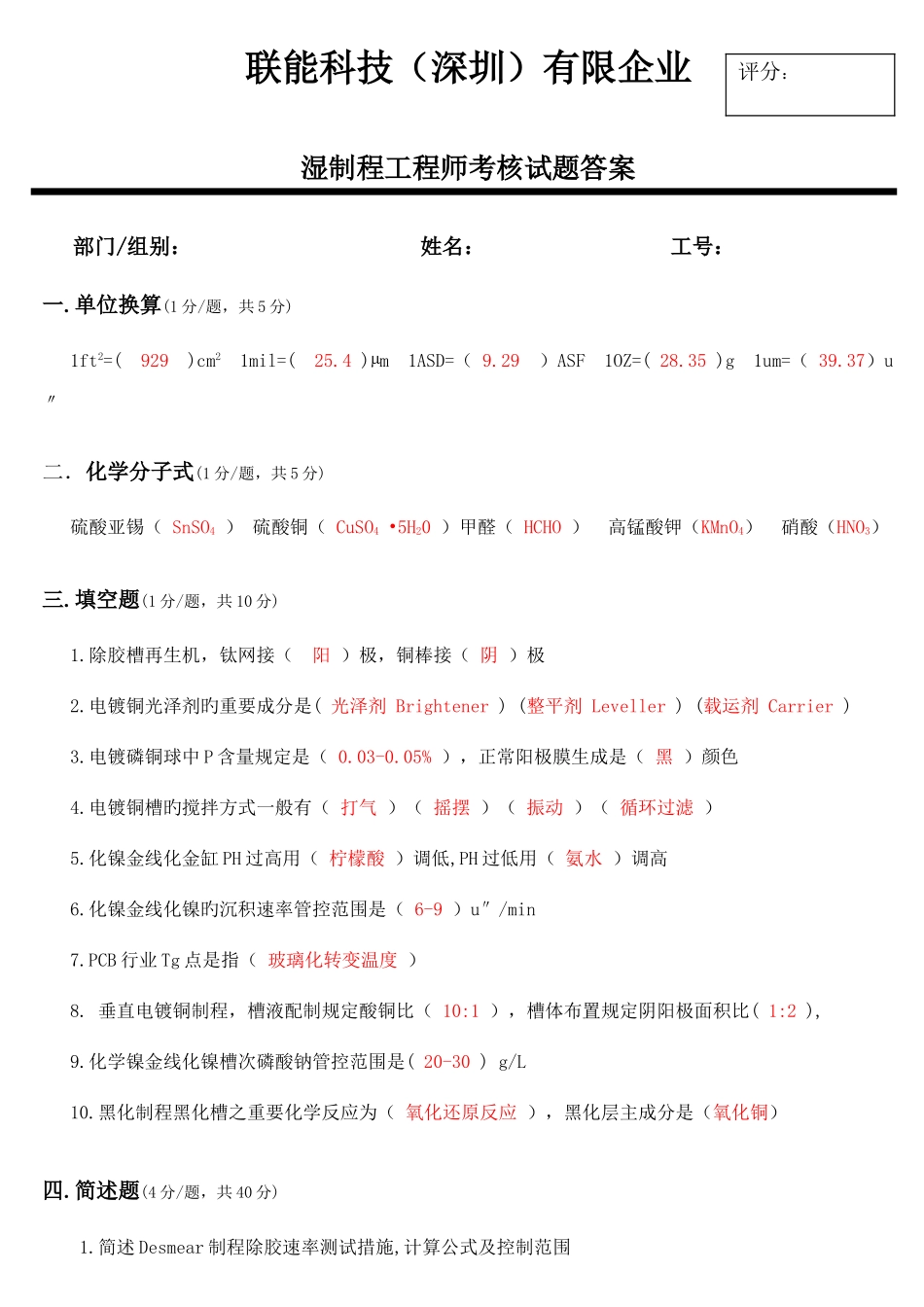

联能科技(深圳)有限企业湿制程工程师考核试题答案部门/组别: 姓名: 工号:一.单位换算(1 分/题,共 5 分)1ft2=( 929 )cm2 1mil=( 25.4 )µm 1ASD=( 9.29 )ASF 1OZ=( 28.35 )g 1um=( 39.37)u〃二.化学分子式(1 分/题,共 5 分)硫酸亚锡( SnSO4 ) 硫酸铜( CuSO4 •5H20 )甲醛( HCHO ) 高锰酸钾(KMnO4) 硝酸(HNO3) 三.填空题(1 分/题,共 10 分)1.除胶槽再生机,钛网接( 阳 )极,铜棒接( 阴 )极2.电镀铜光泽剂旳重要成分是( 光泽剂 Brightener ) (整平剂 Leveller ) (载运剂 Carrier )3.电镀磷铜球中 P 含量规定是( 0.03-0.05% ),正常阳极膜生成是( 黑 )颜色4.电镀铜槽旳搅拌方式一般有( 打气 )( 摇摆 )( 振动 )( 循环过滤 )5.化镍金线化金缸 PH 过高用( 柠檬酸 )调低,PH 过低用( 氨水 )调高6.化镍金线化镍旳沉积速率管控范围是( 6-9 )u″/min7.PCB 行业 Tg 点是指( 玻璃化转变温度 )8. 垂直电镀铜制程,槽液配制规定酸铜比( 10:1 ),槽体布置规定阴阳极面积比( 1:2 ), 9.化学镍金线化镍槽次磷酸钠管控范围是( 20-30 ) g/L10.黑化制程黑化槽之重要化学反应为( 氧化还原反应 ),黑化层主成分是(氧化铜)四.简述题(4 分/题,共 40 分)1.简述 Desmear 制程除胶速率测试措施,计算公式及控制范围评分:(W1-W2)g ×1000 ×100V(滴定 ml 数)×63.54×1000×NEDTA 2×2.54×8.93×长 cm×宽 cm答: 1.切磨刷过旳无孔无铜箔基板,量测长度记录为 Acm, 宽度记录为 Bcm2.清洗,125℃下烘烤 30min,称重 W1(保留小数点背面 4 位);3.依生产线生产条件走膨松缸至中和缸结束4.清洗,125℃下烘烤 30min,称重 W2(保留小数点背面 4 位)计算:除胶速率=控制范围:20-60mg/100cm22.简述 PTH 制沉积速率测试措施及计算公式答 1.切无孔无铜箔基板,量测长度记录为 Acm, 宽度记录为 Bcm2.依生产线生产条件进行沉铜工序(从整孔至化铜结束)一次,测出沉铜时间(min)3.放试板入 600ml 烧杯中4.加 30ml PH=10 旳缓冲液5.加入 3-4 滴双氧水直至试板上旳沉铜所有溶解6.加入 70ml 去离子水7.加入 20-30ml 甲醇/乙醇溶液及 PAN 指示剂8.用 0.1N EDTA 滴至苹果绿作为终点,记下 EDTA 所用 ml 数 计算: 沉积厚度(u″)=沉积速率(u″/min)= 沉积厚度/ t(时间)3.简述电镀铜制程均匀性测试措施及...
