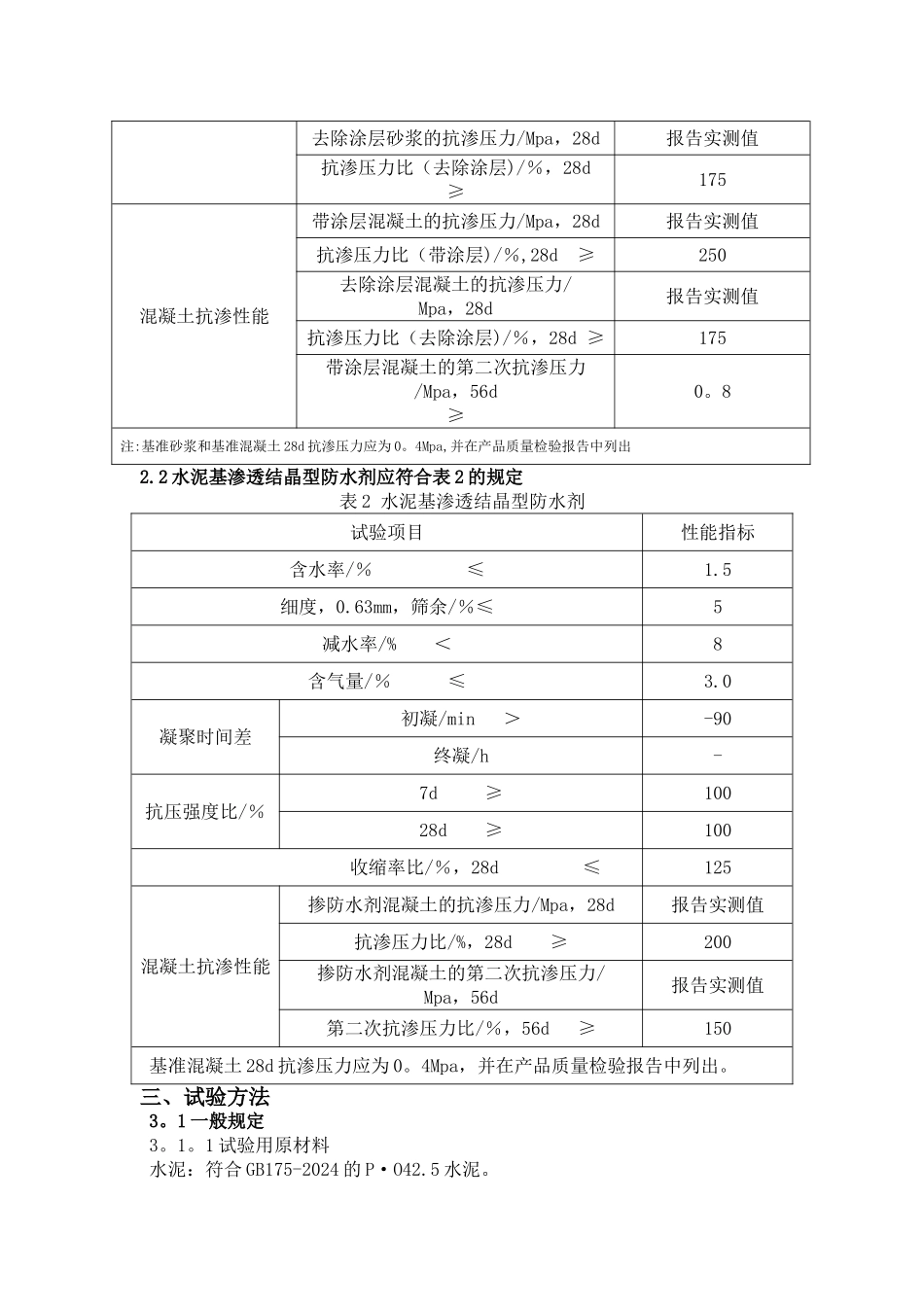

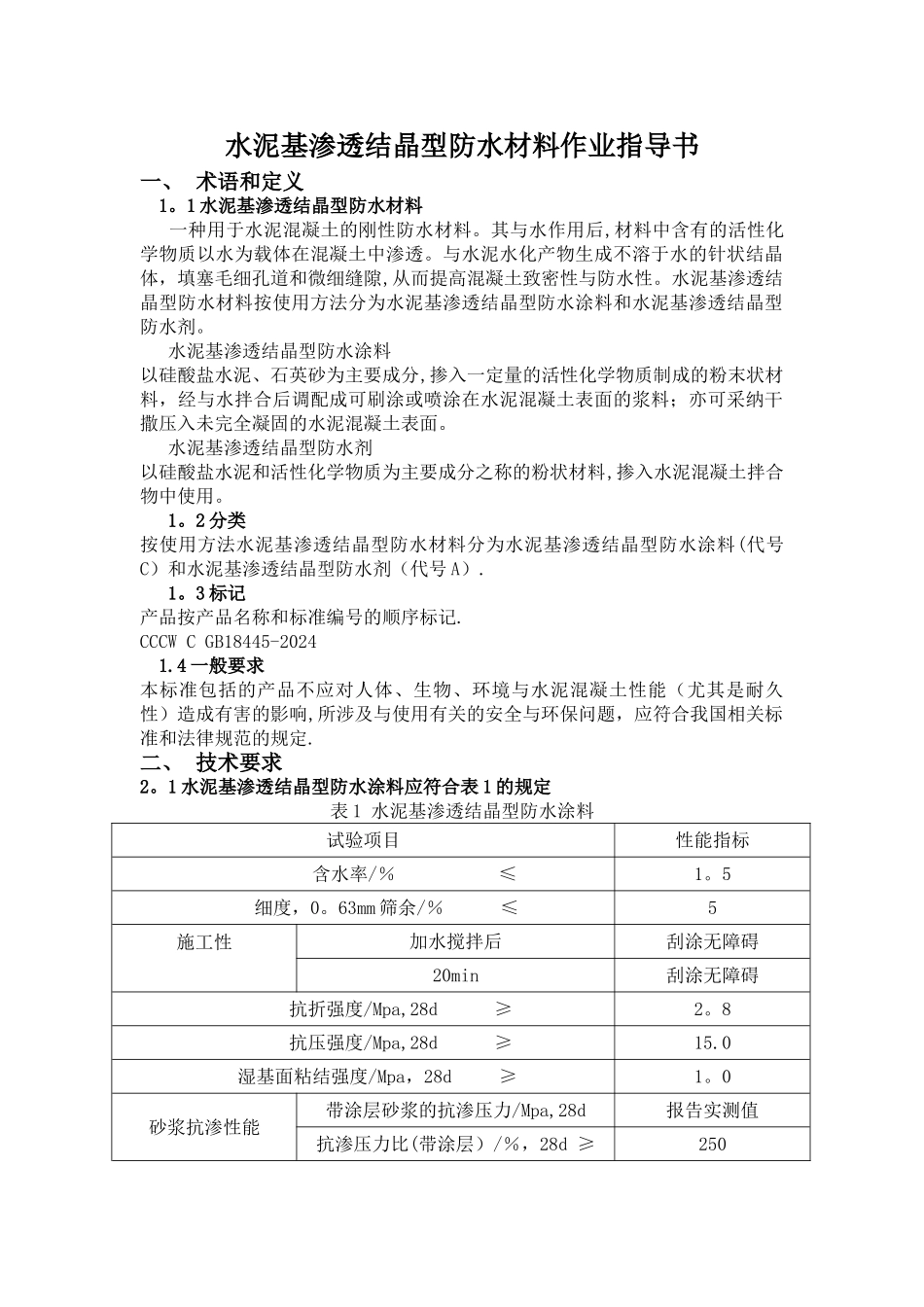

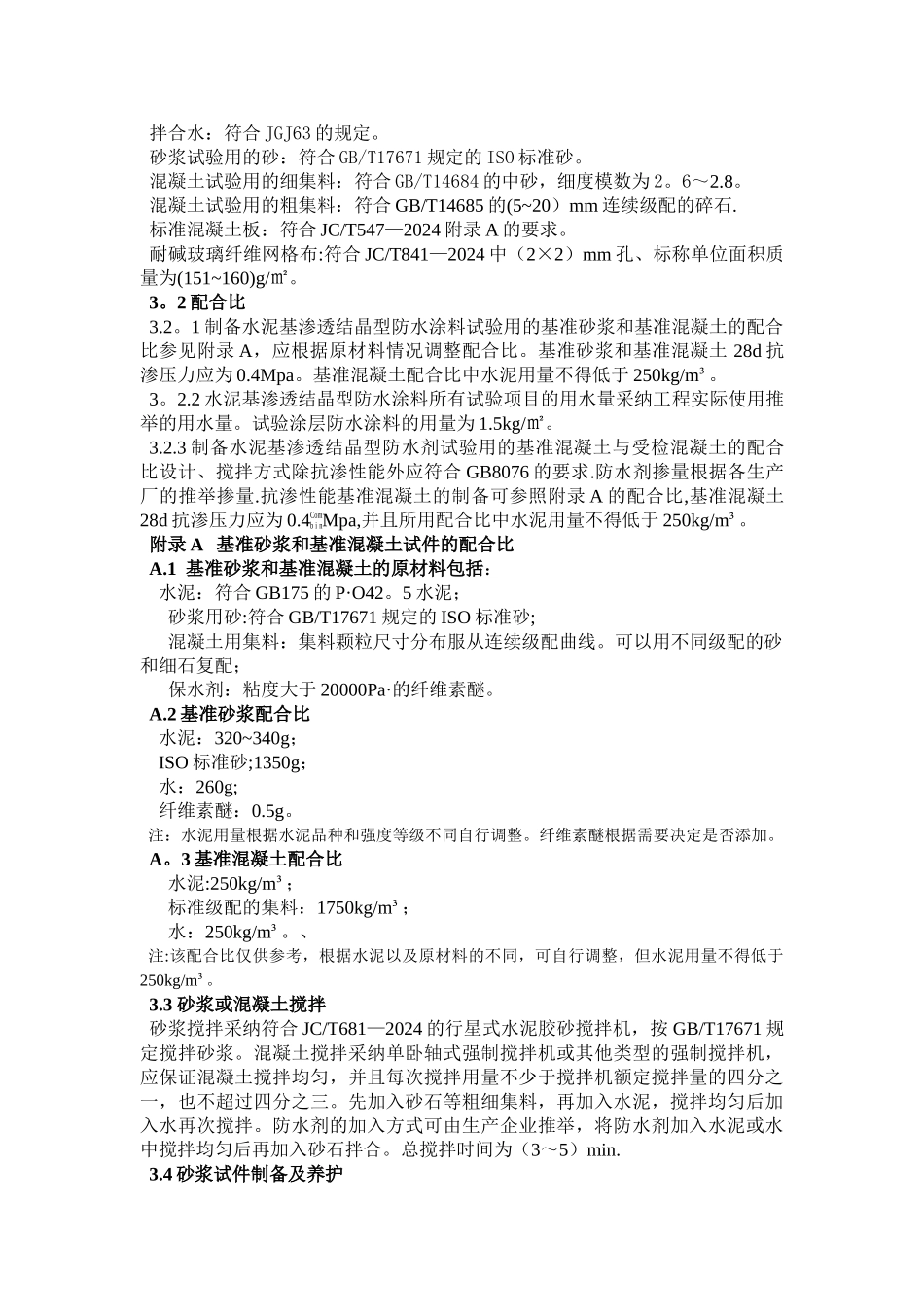

水泥基渗透结晶型防水材料作业指导书一、 术语和定义 1。1 水泥基渗透结晶型防水材料 一种用于水泥混凝土的刚性防水材料。其与水作用后,材料中含有的活性化学物质以水为载体在混凝土中渗透。与水泥水化产物生成不溶于水的针状结晶体，填塞毛细孔道和微细缝隙,从而提高混凝土致密性与防水性。水泥基渗透结晶型防水材料按使用方法分为水泥基渗透结晶型防水涂料和水泥基渗透结晶型防水剂。 水泥基渗透结晶型防水涂料以硅酸盐水泥、石英砂为主要成分,掺入一定量的活性化学物质制成的粉末状材料，经与水拌合后调配成可刷涂或喷涂在水泥混凝土表面的浆料；亦可采纳干撒压入未完全凝固的水泥混凝土表面。 水泥基渗透结晶型防水剂以硅酸盐水泥和活性化学物质为主要成分之称的粉状材料,掺入水泥混凝土拌合物中使用。 1。2 分类按使用方法水泥基渗透结晶型防水材料分为水泥基渗透结晶型防水涂料(代号C）和水泥基渗透结晶型防水剂（代号 A）. 1。3 标记产品按产品名称和标准编号的顺序标记.CCCW C GB18445-2024 1.4 一般要求本标准包括的产品不应对人体、生物、环境与水泥混凝土性能（尤其是耐久性）造成有害的影响,所涉及与使用有关的安全与环保问题，应符合我国相关标准和法律规范的规定.二、 技术要求2。1 水泥基渗透结晶型防水涂料应符合表 1 的规定表 1 水泥基渗透结晶型防水涂料试验项目性能指标 含水率/％ ≤1。5 细度，0。63mm 筛余/％ ≤5施工性加水搅拌后刮涂无障碍20min刮涂无障碍 抗折强度/Mpa,28d ≥2。8 抗压强度/Mpa,28d ≥15.0 湿基面粘结强度/Mpa，28d ≥1。0砂浆抗渗性能带涂层砂浆的抗渗压力/Mpa,28d报告实测值抗渗压力比(带涂层）/％，28d ≥250去除涂层砂浆的抗渗压力/Mpa，28d 报告实测值抗渗压力比（去除涂层)/％，28d ≥175混凝土抗渗性能带涂层混凝土的抗渗压力/Mpa，28d报告实测值抗渗压力比（带涂层)/％,28d ≥250去除涂层混凝土的抗渗压力/Mpa，28d报告实测值抗渗压力比（去除涂层)/％，28d ≥175带涂层混凝土的第二次抗渗压力 /Mpa，56d ≥0。8注:基准砂浆和基准混凝土 28d 抗渗压力应为 0。4Mpa,并在产品质量检验报告中列出2.2 水泥基渗透结晶型防水剂应符合表 2 的规定表 2 水泥基渗透结晶型防水剂试验项目性能指标含水率/％ ≤1.5细度，0.63mm，筛余/％≤5减水率/% ＜8含气量/％ ≤3.0凝聚时间差初凝/min ＞-90终凝/h-抗压强度比/％7d ≥10028d ≥100 收缩率比/％，28...
