水泥混凝土路面施工图设计说明

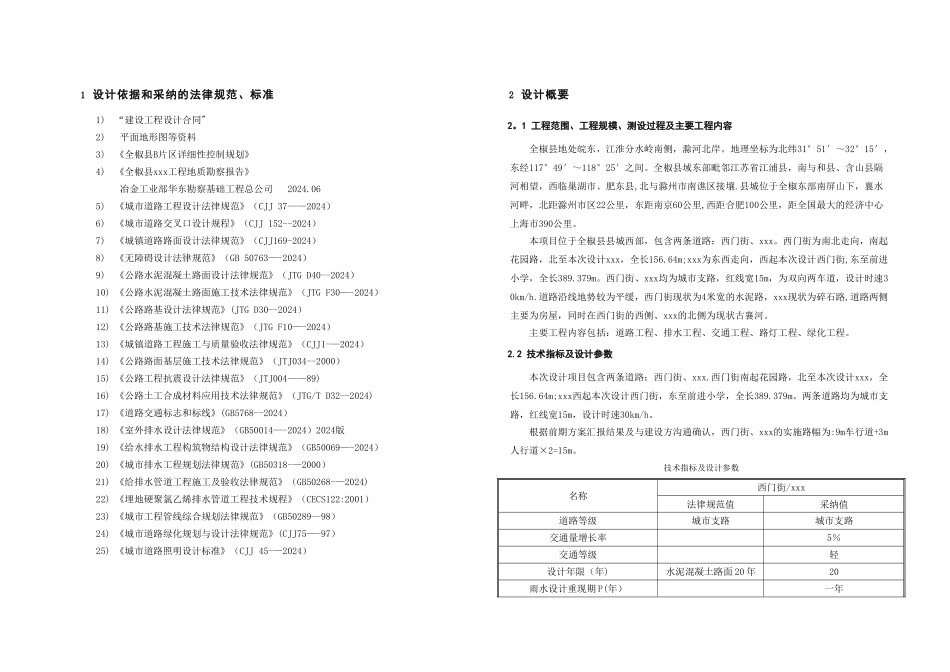

xxx施工图设计说明1 设计依据和采纳的法律规范、标准1)“建设工程设计合同"2) 平面地形图等资料3)《全椒县B片区详细性控制规划》4)《全椒县xxx工程地质勘察报告》 冶金工业部华东勘察基础工程总公司 2024.065)《城市道路工程设计法律规范》（CJJ 37——2024）6)《城市道路交叉口设计规程》（CJJ 152--2024）7)《城镇道路路面设计法律规范》（CJJ169-2024）8)《无障碍设计法律规范》（GB 50763—-2024）9)《公路水泥混凝土路面设计法律规范》（JTG D40--2024）10) 《公路水泥混凝土路面施工技术法律规范》（JTG F30—-2024）11) 《公路路基设计法律规范》(JTG D30--2024）12) 《公路路基施工技术法律规范》（JTG F10—-2024）13) 《城镇道路工程施工与质量验收法律规范》（CJJ1-—2024）14) 《公路路面基层施工技术法律规范》（JTJ034--2000）15) 《公路工程抗震设计法律规范》（JTJ004——89)16) 《公路土工合成材料应用技术法律规范》（JTG/T D32--2024)17) 《道路交通标志和标线》(GB5768--2024）18) 《室外排水设计法律规范》（GB50014—-2024）2024版19) 《给水排水工程构筑物结构设计法律规范》（GB50069—-2024）20) 《城市排水工程规划法律规范》(GB50318-—2000）21) 《给排水管道工程施工及验收法律规范》（GB50268-—2024)22) 《埋地硬聚氯乙烯排水管道工程技术规程》（CECS122:2001）23) 《城市工程管线综合规划法律规范》（GB50289--98）24) 《城市道路绿化规划与设计法律规范》(CJJ75—-97）25) 《城市道路照明设计标准》（CJJ 45-—2024）2 设计概要2。1 工程范围、工程规模、测设过程及主要工程内容全椒县地处皖东，江淮分水岭南侧，滁河北岸。地理坐标为北纬31°51′～32°15′，东经117°49′～118°25′之间。全椒县域东部毗邻江苏省江浦县，南与和县、含山县隔河相望，西临巢湖市、肥东县,北与滁州市南谯区接壤.县城位于全椒东部南屏山下，襄水河畔，北距滁州市区22公里，东距南京60公里,西距合肥100公里，距全国最大的经济中心上海市390公里。本项目位于全椒县县城西部，包含两条道路：西门街、xxx。西门街为南北走向，南起花园路，北至本次设计xxx，全长156.64m;xxx为东西走向，西起本次设计西门街,东至前进小学，全长389.379m。西门街、xxx均为城市支路，红线宽15m，为双向两车道，设计时速30km/h.道路沿线地势较为平缓，西门街现状为4米宽的水泥路，xxx现状为碎石路,道路两侧主要为房屋，同...
