电脑桌面
添加小米粒文库到电脑桌面
安装后可以在桌面快捷访问

水泥砼路面质量病害问题探讨

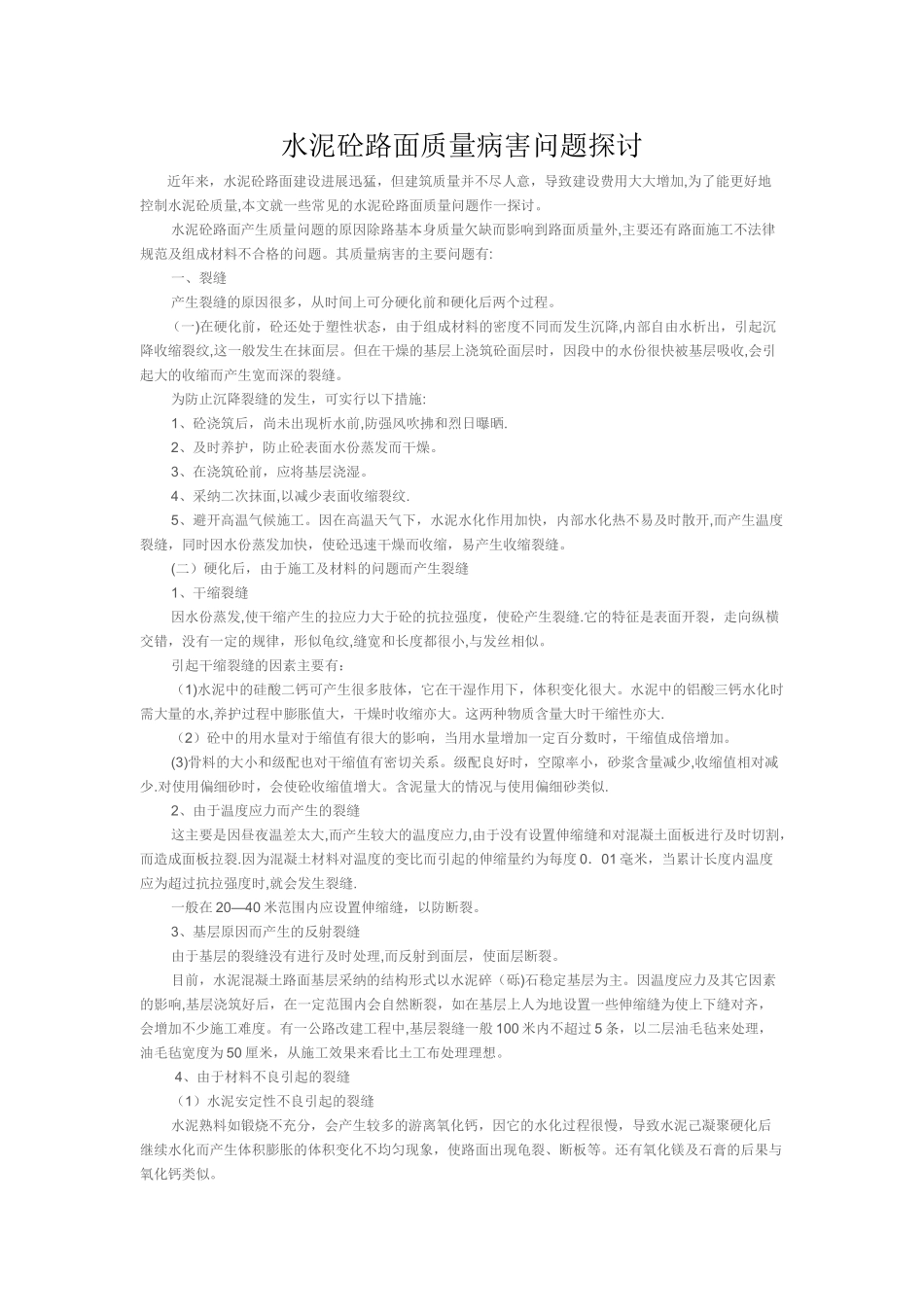

水泥砼路面质量病害问题探讨_第1页
1/4

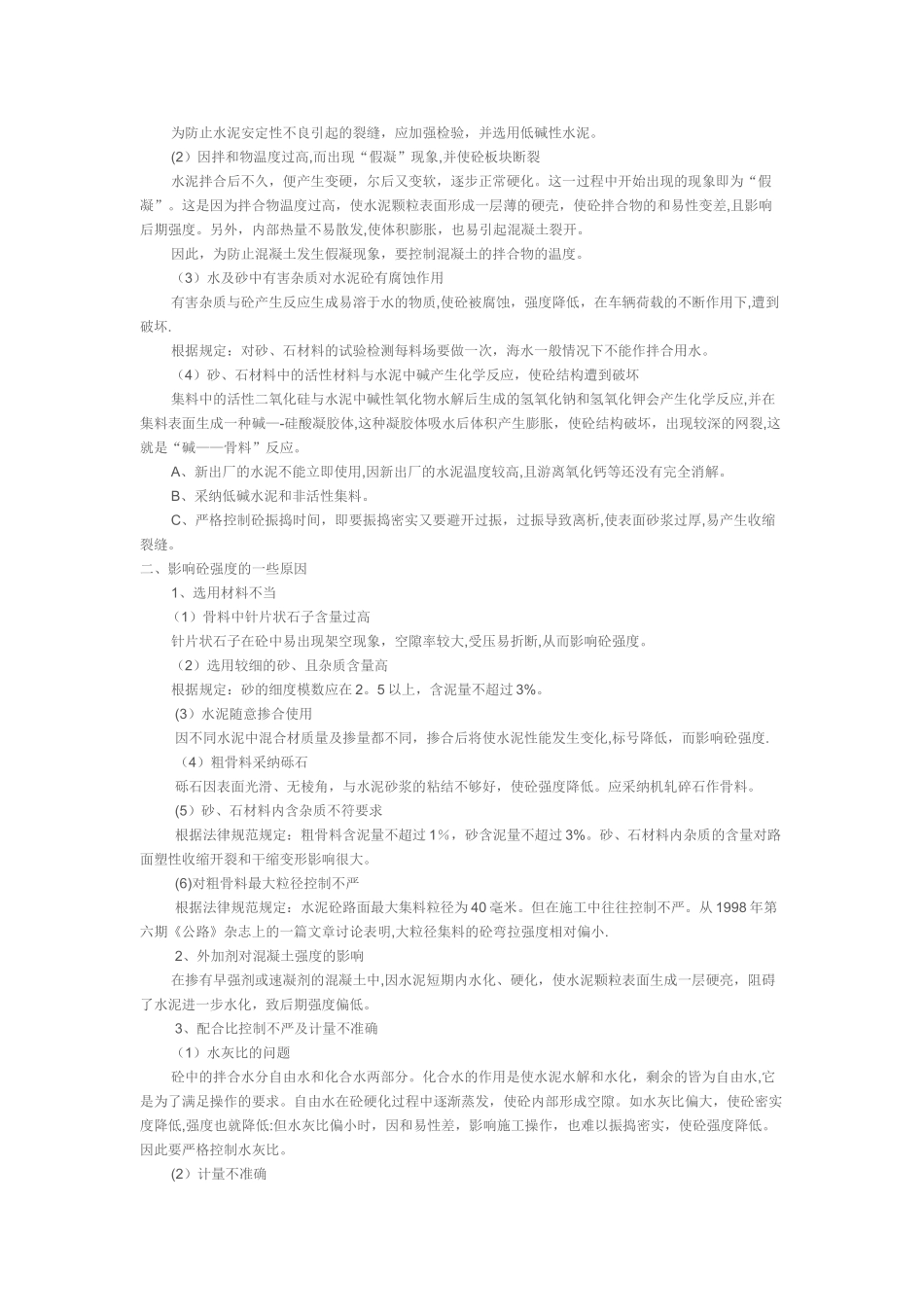

水泥砼路面质量病害问题探讨_第2页
2/4

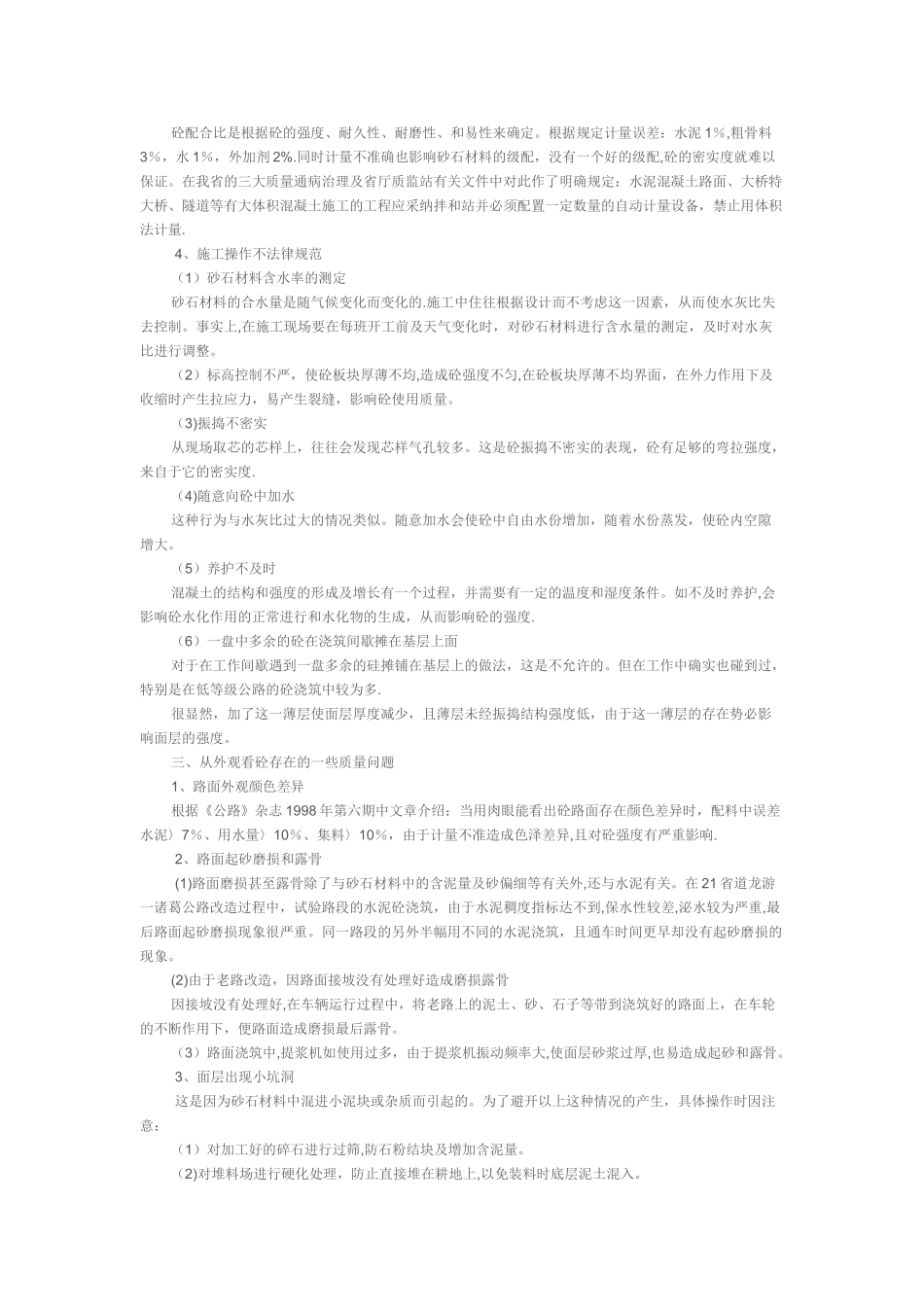

水泥砼路面质量病害问题探讨_第3页
3/4
水泥砼路面质量病害问题探讨 近年来,水泥砼路面建设进展迅猛,但建筑质量并不尽人意,导致建设费用大大增加,为了能更好地控制水泥砼质量,本文就一些常见的水泥砼路面质量问题作一探讨。 水泥砼路面产生质量问题的原因除路基本身质量欠缺而影响到路面质量外,主要还有路面施工不法律规范及组成材料不合格的问题。其质量病害的主要问题有: 一、裂缝 产生裂缝的原因很多,从时间上可分硬化前和硬化后两个过程。 (一)在硬化前,砼还处于塑性状态,由于组成材料的密度不同而发生沉降,内部自由水析出,引起沉降收缩裂纹,这一般发生在抹面层。但在干燥的基层上浇筑砼面层时,因段中的水份很快被基层吸收,会引起大的收缩而产生宽而深的裂缝。 为防止沉降裂缝的发生,可实行以下措施: 1、砼浇筑后,尚未出现析水前,防强风吹拂和烈日曝晒. 2、及时养护,防止砼表面水份蒸发而干燥。 3、在浇筑砼前,应将基层浇湿。 4、采纳二次抹面,以减少表面收缩裂纹. 5、避开高温气候施工。因在高温天气下,水泥水化作用加快,内部水化热不易及时散开,而产生温度裂缝,同时因水份蒸发加快,使砼迅速干燥而收缩,易产生收缩裂缝。 (二)硬化后,由于施工及材料的问题而产生裂缝 1、干缩裂缝 因水份蒸发,使干缩产生的拉应力大于砼的抗拉强度,使砼产生裂缝.它的特征是表面开裂,走向纵横交错,没有一定的规律,形似龟纹,缝宽和长度都很小,与发丝相似。 引起干缩裂缝的因素主要有: (1)水泥中的硅酸二钙可产生很多肢体,它在干湿作用下,体积变化很大。水泥中的铝酸三钙水化时需大量的水,养护过程中膨胀值大,干燥时收缩亦大。这两种物质含量大时干缩性亦大. (2)砼中的用水量对于缩值有很大的影响,当用水量增加一定百分数时,干缩值成倍增加。 (3)骨料的大小和级配也对干缩值有密切关系。级配良好时,空隙率小,砂浆含量减少,收缩值相对减少.对使用偏细砂时,会使砼收缩值增大。含泥量大的情况与使用偏细砂类似. 2、由于温度应力而产生的裂缝 这主要是因昼夜温差太大,而产生较大的温度应力,由于没有设置伸缩缝和对混凝土面板进行及时切割,而造成面板拉裂.因为混凝土材料对温度的变比而引起的伸缩量约为每度 0.01 毫米,当累计长度内温度应为超过抗拉强度时,就会发生裂缝. 一般在 20—40 米范围内应设置伸缩缝,以防断裂。 3、基层原因而产生的反射裂缝 由于基层的裂缝没有进行及时处理,而反射到面层,使面层断裂。 目前,水泥混凝土路面基...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

水泥砼路面质量病害问题探讨

确认删除?
VIP
微信客服
  • 扫码咨询
会员Q群
  • 会员专属群点击这里加入QQ群
客服邮箱
回到顶部
