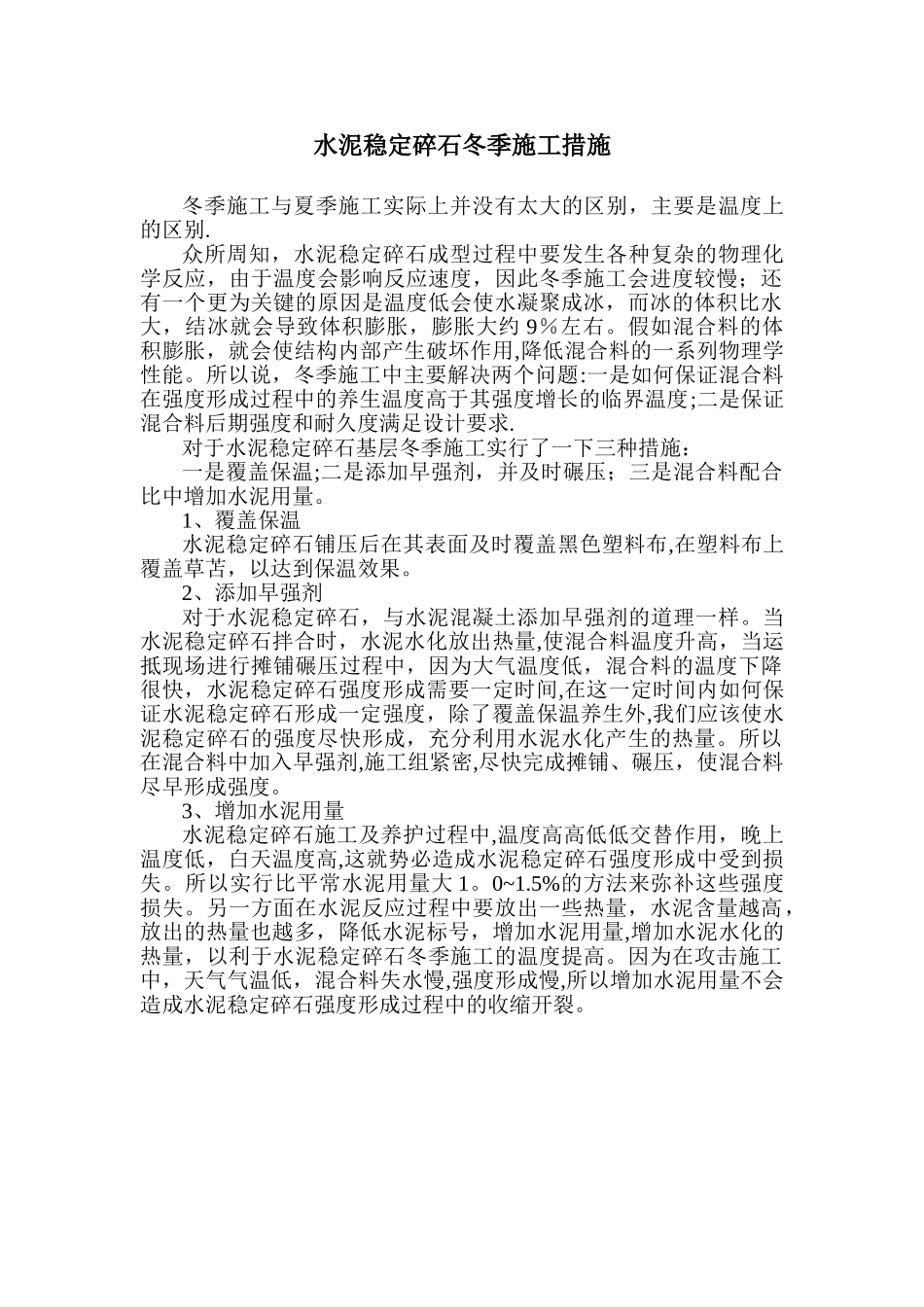

水泥稳定碎石冬季施工措施 冬季施工与夏季施工实际上并没有太大的区别，主要是温度上的区别.众所周知，水泥稳定碎石成型过程中要发生各种复杂的物理化学反应，由于温度会影响反应速度，因此冬季施工会进度较慢；还有一个更为关键的原因是温度低会使水凝聚成冰，而冰的体积比水大，结冰就会导致体积膨胀，膨胀大约 9％左右。假如混合料的体积膨胀，就会使结构内部产生破坏作用,降低混合料的一系列物理学性能。所以说，冬季施工中主要解决两个问题:一是如何保证混合料在强度形成过程中的养生温度高于其强度增长的临界温度;二是保证混合料后期强度和耐久度满足设计要求.对于水泥稳定碎石基层冬季施工实行了一下三种措施：一是覆盖保温;二是添加早强剂，并及时碾压；三是混合料配合比中增加水泥用量。1、覆盖保温水泥稳定碎石铺压后在其表面及时覆盖黑色塑料布,在塑料布上覆盖草苫，以达到保温效果。 2、添加早强剂对于水泥稳定碎石，与水泥混凝土添加早强剂的道理一样。当水泥稳定碎石拌合时，水泥水化放出热量,使混合料温度升高，当运抵现场进行摊铺碾压过程中，因为大气温度低，混合料的温度下降很快，水泥稳定碎石强度形成需要一定时间,在这一定时间内如何保证水泥稳定碎石形成一定强度，除了覆盖保温养生外,我们应该使水泥稳定碎石的强度尽快形成，充分利用水泥水化产生的热量。所以在混合料中加入早强剂,施工组紧密,尽快完成摊铺、碾压，使混合料尽早形成强度。3、增加水泥用量水泥稳定碎石施工及养护过程中,温度高高低低交替作用，晚上温度低，白天温度高,这就势必造成水泥稳定碎石强度形成中受到损失。所以实行比平常水泥用量大 1。0~1.5%的方法来弥补这些强度损失。另一方面在水泥反应过程中要放出一些热量，水泥含量越高，放出的热量也越多，降低水泥标号，增加水泥用量,增加水泥水化的热量，以利于水泥稳定碎石冬季施工的温度提高。因为在攻击施工中，天气气温低，混合料失水慢,强度形成慢,所以增加水泥用量不会造成水泥稳定碎石强度形成过程中的收缩开裂。
