水泵测试作业指导书VIP专享

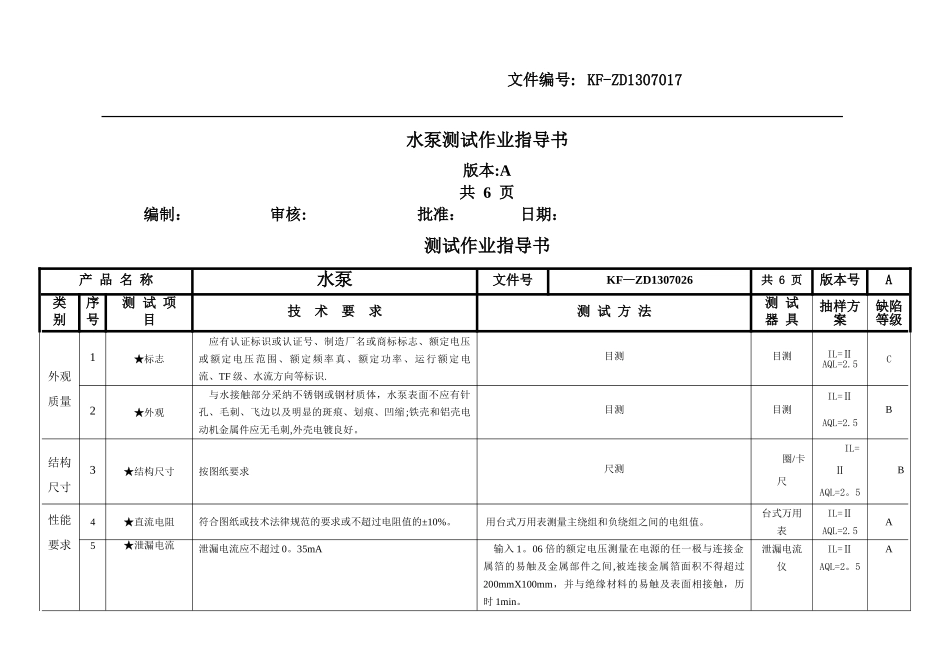

文件编号: KF-ZD1307017 水泵测试作业指导书版本:A共 6 页编制： 审核: 批准： 日期：测试作业指导书产 品 名 称水泵文件号 KF—ZD1307026共 6 页版本号A类 别序号测 试 项 目技 术 要 求测 试 方 法测 试 器 具抽样方案缺陷等级外观质量1★标志应有认证标识或认证号、制造厂名或商标标志、额定电压或额定电压范围、额定频率真、额定功率、运行额定电流、TF 级、水流方向等标识.目测目测IL=Ⅱ AQL=2.5C2★外观与水接触部分采纳不锈钢或钢材质体，水泵表面不应有针孔、毛刺、飞边以及明显的斑痕、划痕、凹缩;铁壳和铝壳电动机金属件应无毛刺,外壳电镀良好。目测目测IL=Ⅱ AQL=2.5B结构尺寸3★结构尺寸按图纸要求尺测圈/卡尺IL=Ⅱ AQL=2。5B性能要求4★直流电阻符合图纸或技术法律规范的要求或不超过电阻值的±10%。 用台式万用表测量主绕组和负绕组之间的电组值。台式万用表IL=Ⅱ AQL=2.5A5★泄漏电流泄漏电流应不超过 0。35mA输入 1。06 倍的额定电压测量在电源的任一极与连接金属箔的易触及金属部件之间,被连接金属箔面积不得超过200mmX100mm，并与绝缘材料的易触及表面相接触，历时 1min。泄漏电流仪IL=Ⅱ AQL=2。5A6★电气强度不应出现闪络或击穿现象。施加 1750V 50HZ 在带电部件和连接金属箔的易触及金属部件之间,被连接金属箔面积不得超过 200mmX100mm,并与绝缘材料的易触及表面相接触，历时 1min。绝缘耐压仪IL=Ⅱ AQL=2.5A7空载特性在正常工作温度下，其输入功率对额定输入功率真的偏差不应大于+15%或 60W（选较大的值）；如标有额定电流，则其在正常工作温度下的电流与额定电流的偏差不应大于+15%或0。3A（选较大的值)；输入额定电压、频率，用综合参数测试仪测试其参数。变频电源综合参数测试仪—-A8负载特性在正常工作温度下,其输入功率对额定输入功率真的偏差不应大于+10%或 40W（选较大的值)；如标有额定电流，则其在正常工作温度下的电流与额定电流的偏差不应大于+10%或0.2A(选较大的值）；接入正常负载或模拟负载，输入额定电压、频率，用综合参数测试仪测试其功率和电流.变频电源综合参数测试仪——A9低压启动在冷态和热稳定后，施加 75%额定电压，带负载应能正常起动，且启动时间不得大于 10 秒。将水泵接入正常负载或模拟负载中，分别在冷态和热稳定状态下，施加 75%额定电压，起动 3 次且每次启动时间不得大于 10 秒。变频电源IL=Ⅱ AQL=2.5A10匝间绝缘电动机定子绕组应...
