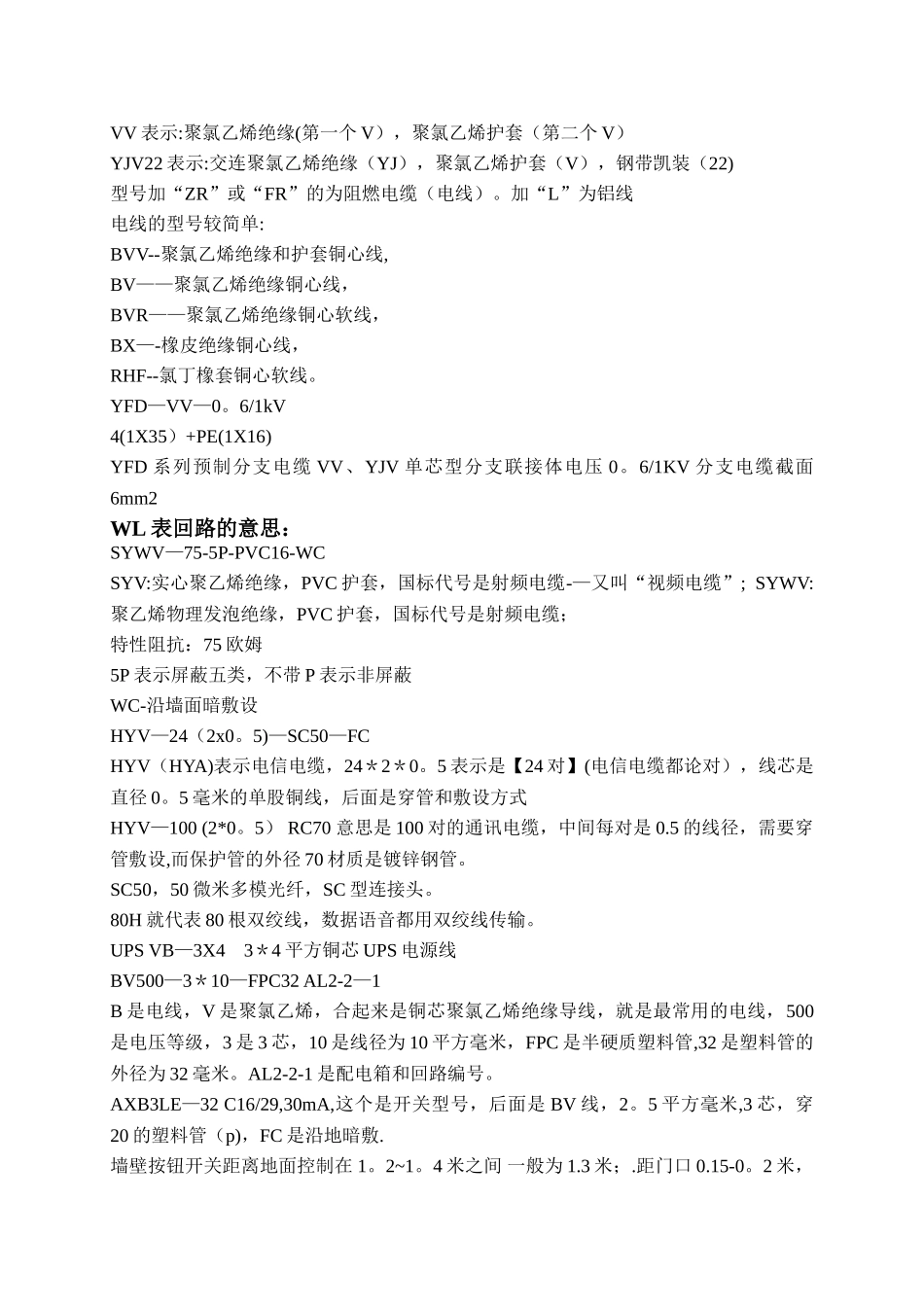

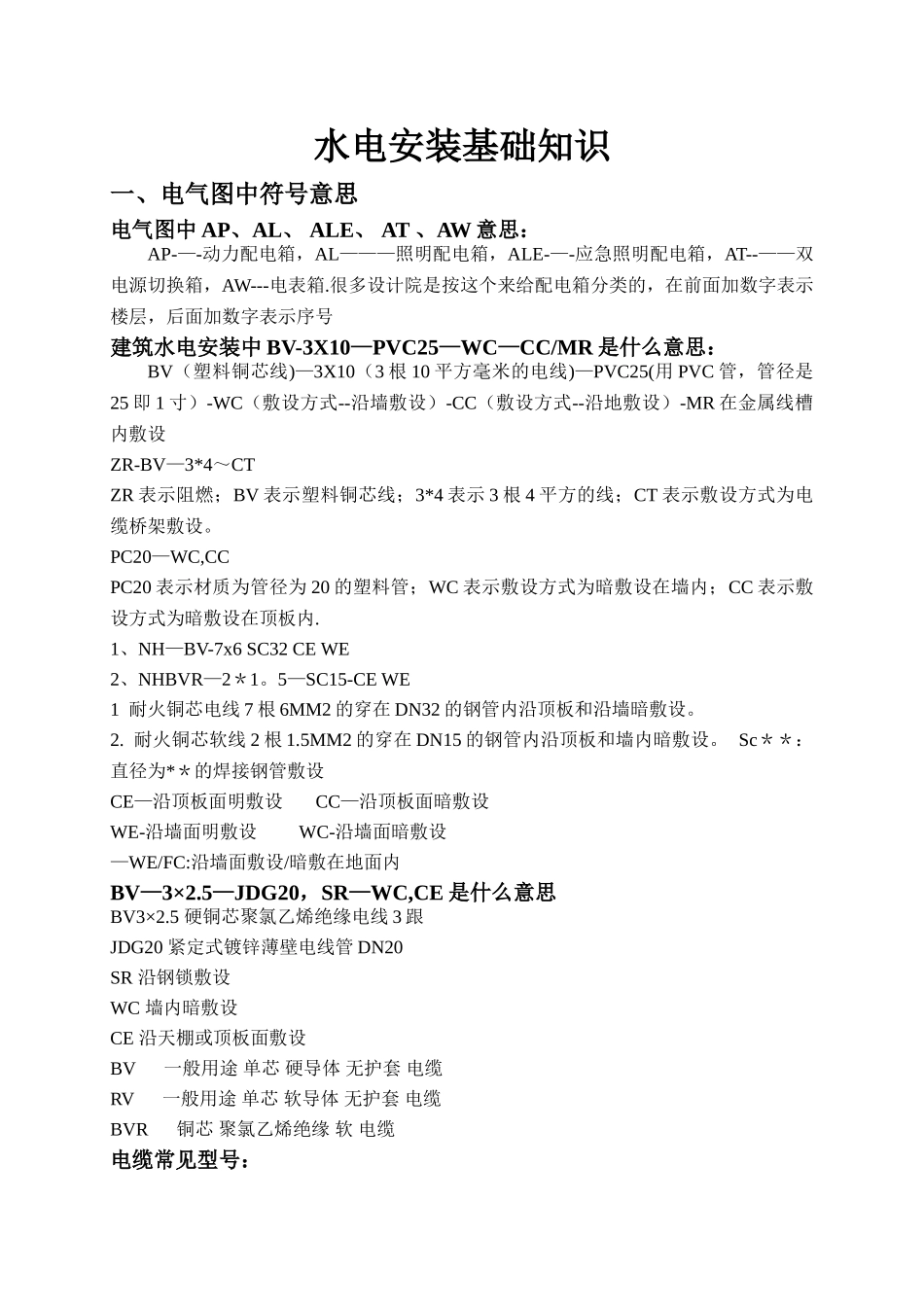

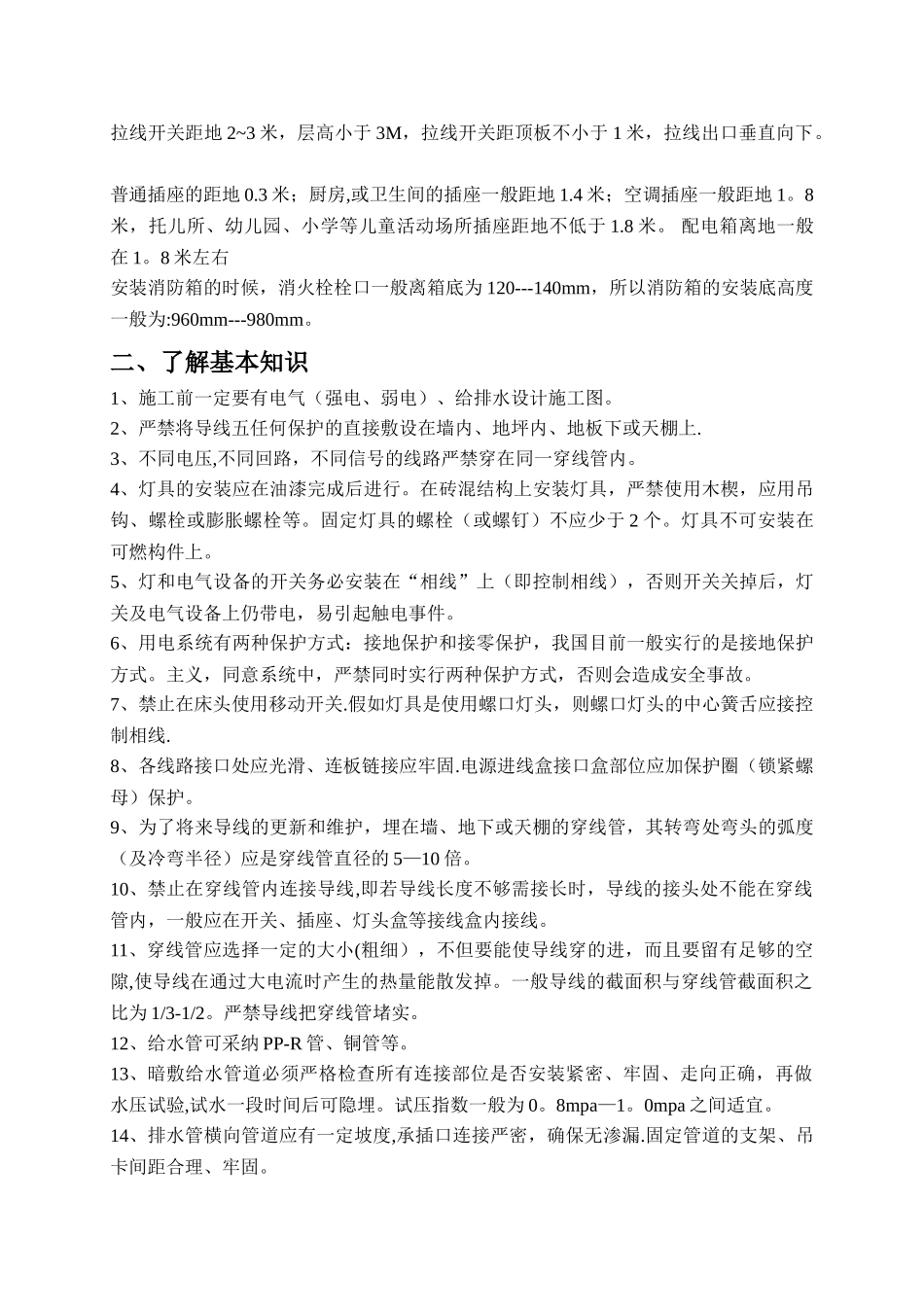

水电安装基础知识一、电气图中符号意思电气图中 AP、AL、 ALE、 AT 、AW 意思： AP-—-动力配电箱，AL———照明配电箱，ALE-—-应急照明配电箱，AT--——双电源切换箱，AW---电表箱.很多设计院是按这个来给配电箱分类的，在前面加数字表示楼层，后面加数字表示序号 建筑水电安装中 BV-3X10—PVC25—WC—CC/MR 是什么意思： BV（塑料铜芯线)—3X10（3 根 10 平方毫米的电线)—PVC25(用 PVC 管，管径是25 即 1 寸）-WC（敷设方式--沿墙敷设）-CC（敷设方式--沿地敷设）-MR 在金属线槽内敷设 ZR-BV—3*4～CT ZR 表示阻燃；BV 表示塑料铜芯线；3*4 表示 3 根 4 平方的线；CT 表示敷设方式为电缆桥架敷设。 PC20—WC,CC PC20 表示材质为管径为 20 的塑料管；WC 表示敷设方式为暗敷设在墙内；CC 表示敷设方式为暗敷设在顶板内. 1、NH—BV-7x6 SC32 CE WE 2、NHBVR—2＊1。5—SC15-CE WE 1 耐火铜芯电线 7 根 6MM2 的穿在 DN32 的钢管内沿顶板和沿墙暗敷设。 2. 耐火铜芯软线 2 根 1.5MM2 的穿在 DN15 的钢管内沿顶板和墙内暗敷设。 Sc＊＊：直径为*＊的焊接钢管敷设 CE—沿顶板面明敷设 CC—沿顶板面暗敷设 WE-沿墙面明敷设 WC-沿墙面暗敷设 —WE/FC:沿墙面敷设/暗敷在地面内 BV—3×2.5—JDG20，SR—WC,CE 是什么意思 BV3×2.5 硬铜芯聚氯乙烯绝缘电线 3 跟 JDG20 紧定式镀锌薄壁电线管 DN20 SR 沿钢锁敷设 WC 墙内暗敷设 CE 沿天棚或顶板面敷设 BV 一般用途 单芯 硬导体 无护套 电缆 RV 一般用途 单芯 软导体 无护套 电缆 BVR 铜芯 聚氯乙烯绝缘 软 电缆电缆常见型号： VV 表示:聚氯乙烯绝缘(第一个 V），聚氯乙烯护套（第二个 V） YJV22 表示:交连聚氯乙烯绝缘（YJ），聚氯乙烯护套（V），钢带凯装（22) 型号加“ZR”或“FR”的为阻燃电缆（电线）。加“L”为铝线 电线的型号较简单: BVV--聚氯乙烯绝缘和护套铜心线, BV——聚氯乙烯绝缘铜心线， BVR——聚氯乙烯绝缘铜心软线， BX—-橡皮绝缘铜心线， RHF--氯丁橡套铜心软线。 YFD—VV—0。6/1kV 4(1X35）+PE(1X16) YFD 系列预制分支电缆 VV、YJV 单芯型分支联接体电压 0。6/1KV 分支电缆截面6mm2WL 表回路的意思：SYWV—75-5P-PVC16-WCSYV:实心聚乙烯绝缘，PVC 护套，国标代号是射频电缆-—又叫“视频电缆”; SYWV:聚乙烯物理发泡绝缘，PVC 护套，国标代号是射频电缆；...
