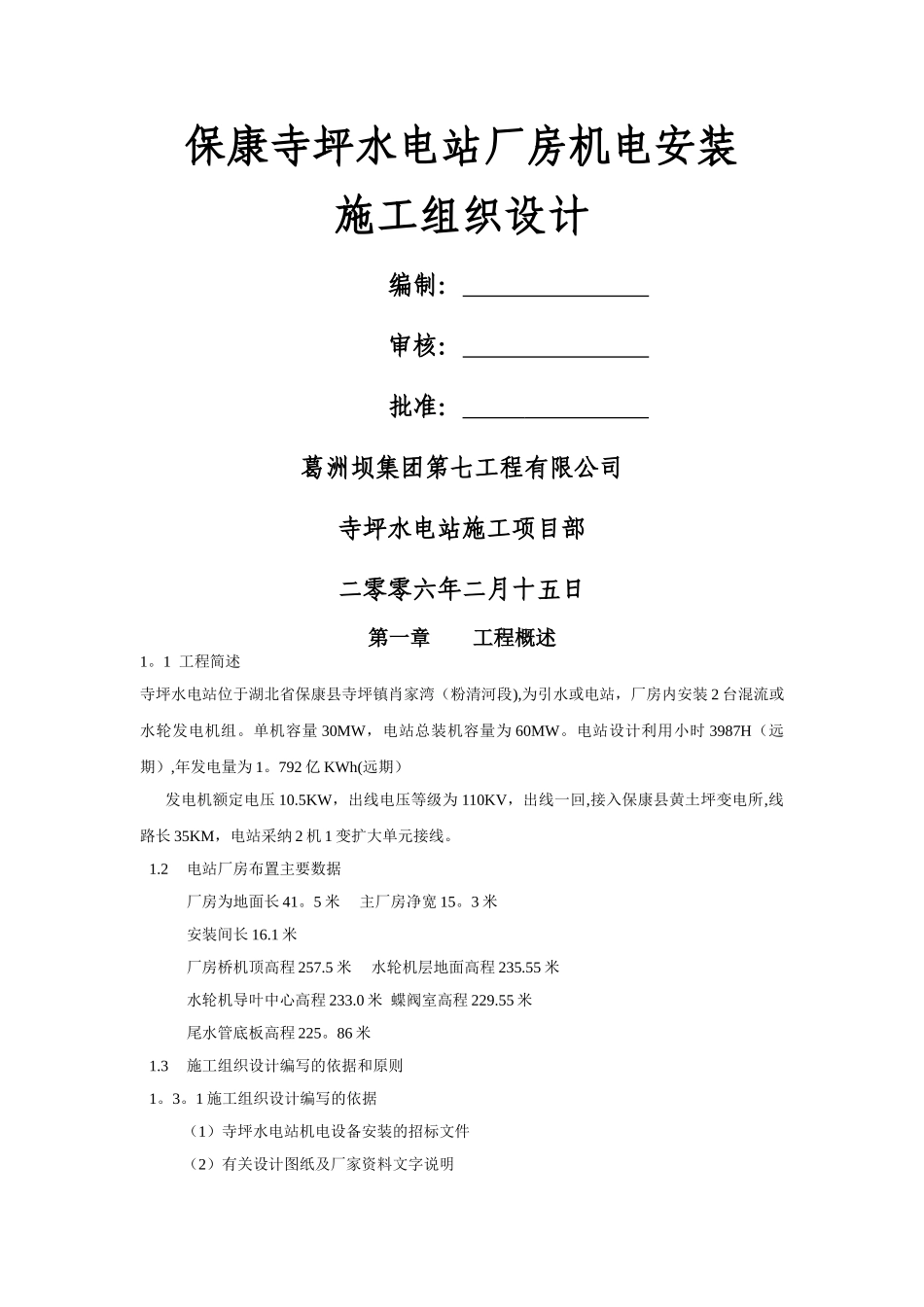

水电站厂房机电安装施工组织设计

保康寺坪水电站厂房机电安装施工组织设计编制： 审核： 批准： 葛洲坝集团第七工程有限公司寺坪水电站施工项目部二零零六年二月十五日第一章 工程概述1。1 工程简述寺坪水电站位于湖北省保康县寺坪镇肖家湾（粉清河段),为引水或电站，厂房内安装 2 台混流或水轮发电机组。单机容量 30MW，电站总装机容量为 60MW。电站设计利用小时 3987H（远期）,年发电量为 1。792 亿 KWh(远期） 发电机额定电压 10.5KW，出线电压等级为 110KV，出线一回,接入保康县黄土坪变电所,线路长 35KM，电站采纳 2 机 1 变扩大单元接线。1.2电站厂房布置主要数据厂房为地面长 41。5 米 主厂房净宽 15。3 米安装间长 16.1 米厂房桥机顶高程 257.5 米 水轮机层地面高程 235.55 米水轮机导叶中心高程 233.0 米 蝶阀室高程 229.55 米尾水管底板高程 225。86 米1.3施工组织设计编写的依据和原则1。3。1 施工组织设计编写的依据（1）寺坪水电站机电设备安装的招标文件（2）有关设计图纸及厂家资料文字说明（3）与本工程有关的规程，法律规范及技术标准（4）我公司近年来在省内外各型水电站施工安装的经验和我公司的实际情况 1.32 施工组织设计编写的原则 （1)保证机组安装质量的原则 （2）保证文明施工安全生产的原则 (3）保证本工程安装工期的原则 (4）保证节约原材料的原则 （5)符合国家环保的原则 1。4 主要工程范围和工程内容 1.41 主要工程范围 （1）所有安装设备的仓库或堆放场的卸货,验收，保管，维护现场二次运输。吊装，安装，调整，试验及系统调试。 （2）提交有关安装记录,试验报告，竣工验收文件，图纸和影像资料等。完成与土建项目承包人之间的协调，接受业主和监理单位的监督。 （3）完成有关埋件制作,构件支架的制作，所有埋件的预埋工作,完成部分零部件，材料的采购工作 (4）参加业主，监理部门组织的星期例会. （5）参加业主组织的现场验收及试运行工作 1。42 主要工作内容 （1）水轮发电机组及其附属设备 (2）水力机械附属设备 (3）主厂房桥机 （4）发电机电压配电装置设备 （5)110KV 变压器 (6)110KV 升压站设备 （7）全厂厂用电及坝区供电系统设备全套 (8）全厂各类电缆敷设及电缆桥架全套 (9)厂房及坝区防雷，接地系统全套 （10)全厂计算机控制系统设备及工业电视系统设备 （11）全厂控制，保护,测量系统设备 （12）全厂照明电气埋管，埋件等预埋全套 （13）通信系统设备 （14...
