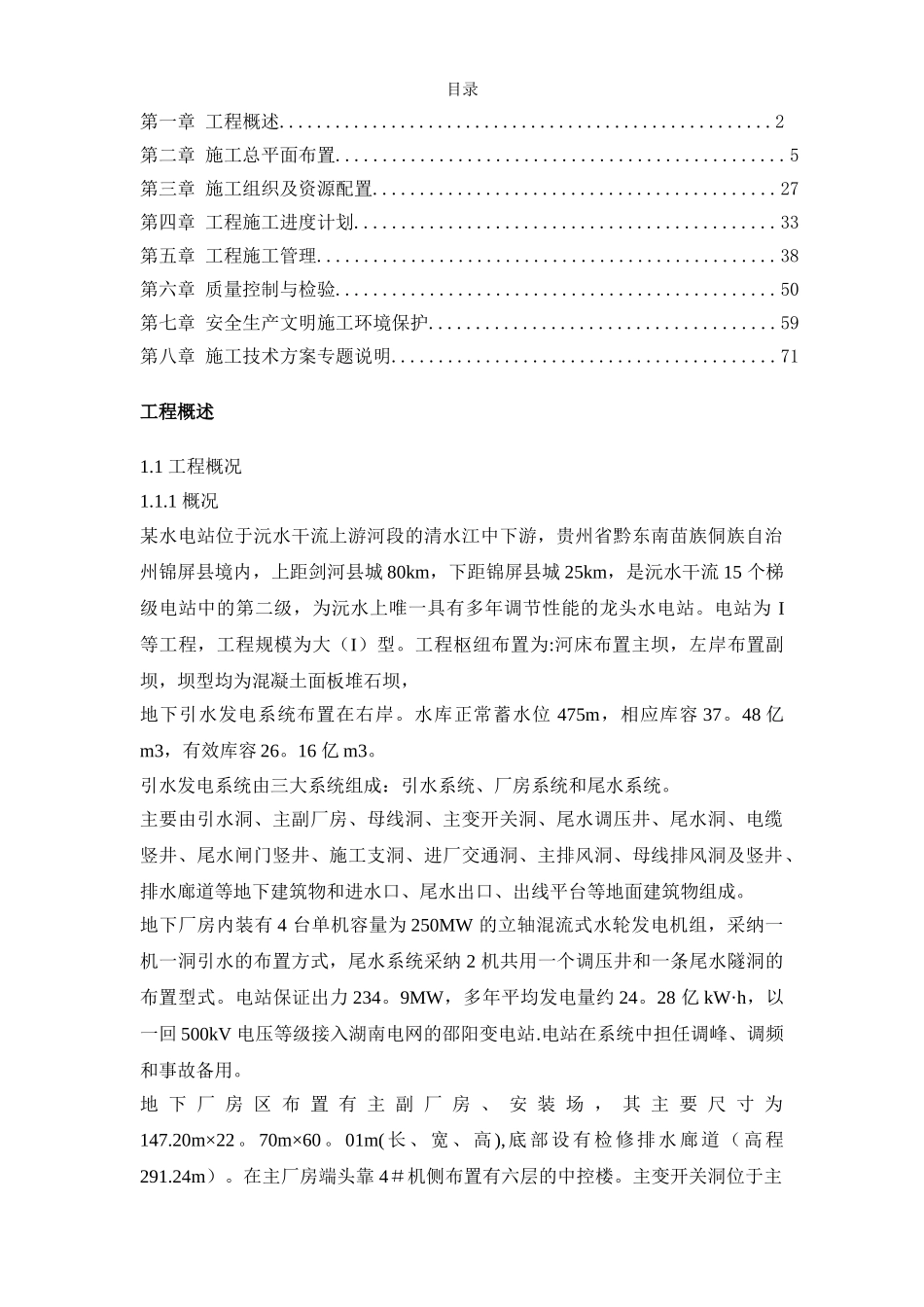

目录第一章 工程概述.....................................................2第二章 施工总平面布置................................................5第三章 施工组织及资源配置...........................................27第四章 工程施工进度计划.............................................33第五章 工程施工管理.................................................38第六章 质量控制与检验...............................................50第七章 安全生产文明施工环境保护.....................................59第八章 施工技术方案专题说明.........................................71工程概述1.1 工程概况1.1.1 概况某水电站位于沅水干流上游河段的清水江中下游，贵州省黔东南苗族侗族自治州锦屏县境内，上距剑河县城 80km，下距锦屏县城 25km，是沅水干流 15 个梯级电站中的第二级，为沅水上唯一具有多年调节性能的龙头水电站。电站为 I 等工程，工程规模为大（I）型。工程枢纽布置为:河床布置主坝，左岸布置副坝，坝型均为混凝土面板堆石坝，地下引水发电系统布置在右岸。水库正常蓄水位 475m，相应库容 37。48 亿m3，有效库容 26。16 亿 m3。引水发电系统由三大系统组成：引水系统、厂房系统和尾水系统。主要由引水洞、主副厂房、母线洞、主变开关洞、尾水调压井、尾水洞、电缆竖井、尾水闸门竖井、施工支洞、进厂交通洞、主排风洞、母线排风洞及竖井、排水廊道等地下建筑物和进水口、尾水出口、出线平台等地面建筑物组成。地下厂房内装有 4 台单机容量为 250MW 的立轴混流式水轮发电机组，采纳一机一洞引水的布置方式，尾水系统采纳 2 机共用一个调压井和一条尾水隧洞的布置型式。电站保证出力 234。9MW，多年平均发电量约 24。28 亿 kW·h，以一回 500kV 电压等级接入湖南电网的邵阳变电站.电站在系统中担任调峰、调频和事故备用。地 下 厂 房 区 布 置 有 主 副 厂 房 、 安 装 场 ， 其 主 要 尺 寸 为147.20m×22 。 70m×60 。 01m( 长、宽、高 ),底部设有检修排水廊道（高程291.24m）。在主厂房端头靠 4＃机侧布置有六层的中控楼。主变开关洞位于主厂 房 下 游 并 与 之 平 行 ， 洞 室 间 岩 墙 厚 31 。 50m ， 主 变 开 关 洞 尺 寸 为111.00m×23。00m×30。80m.主变开关洞与主厂房之间有 4 条母线洞，洞宽为7m...
