水电站毕业设计说明书

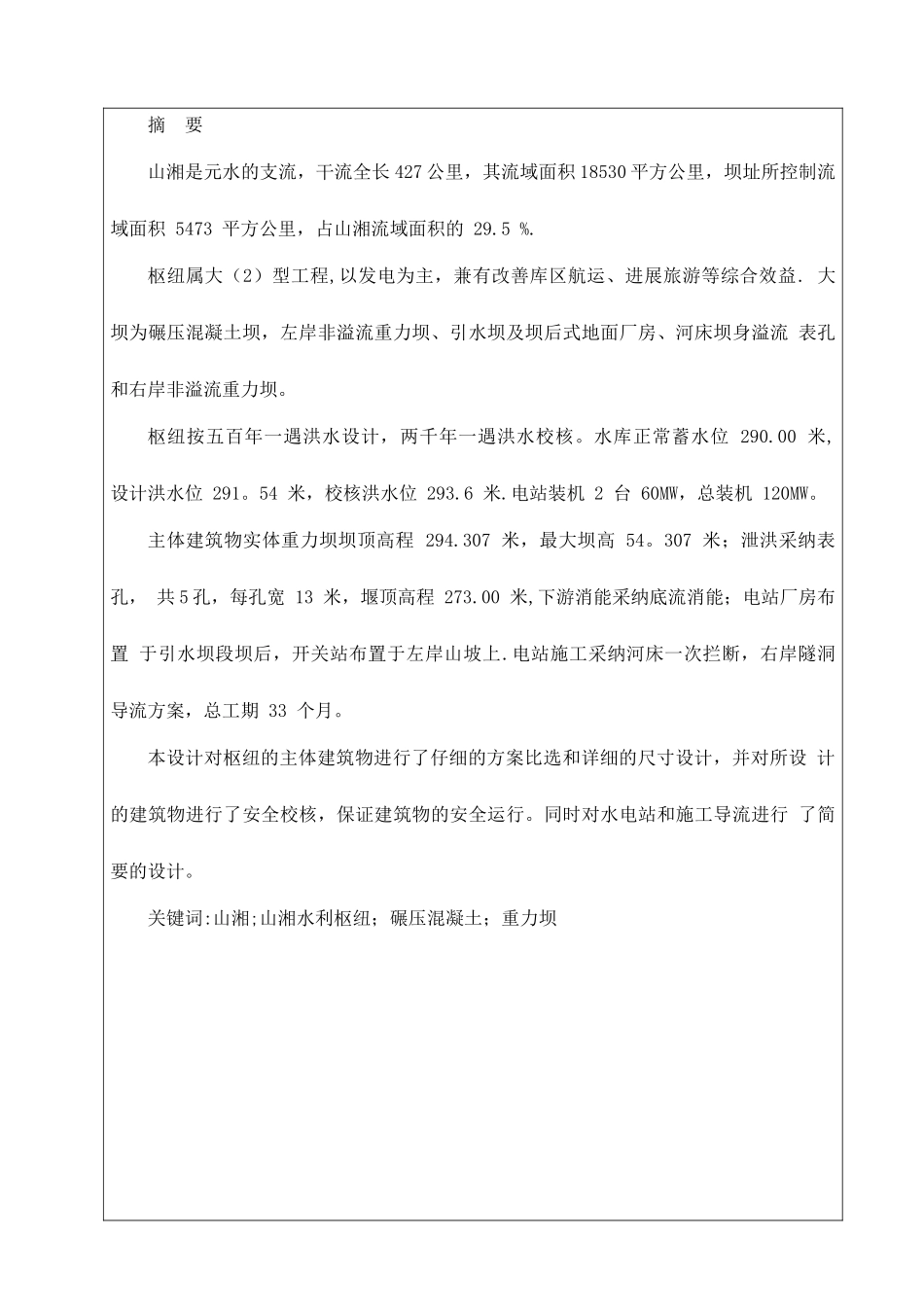

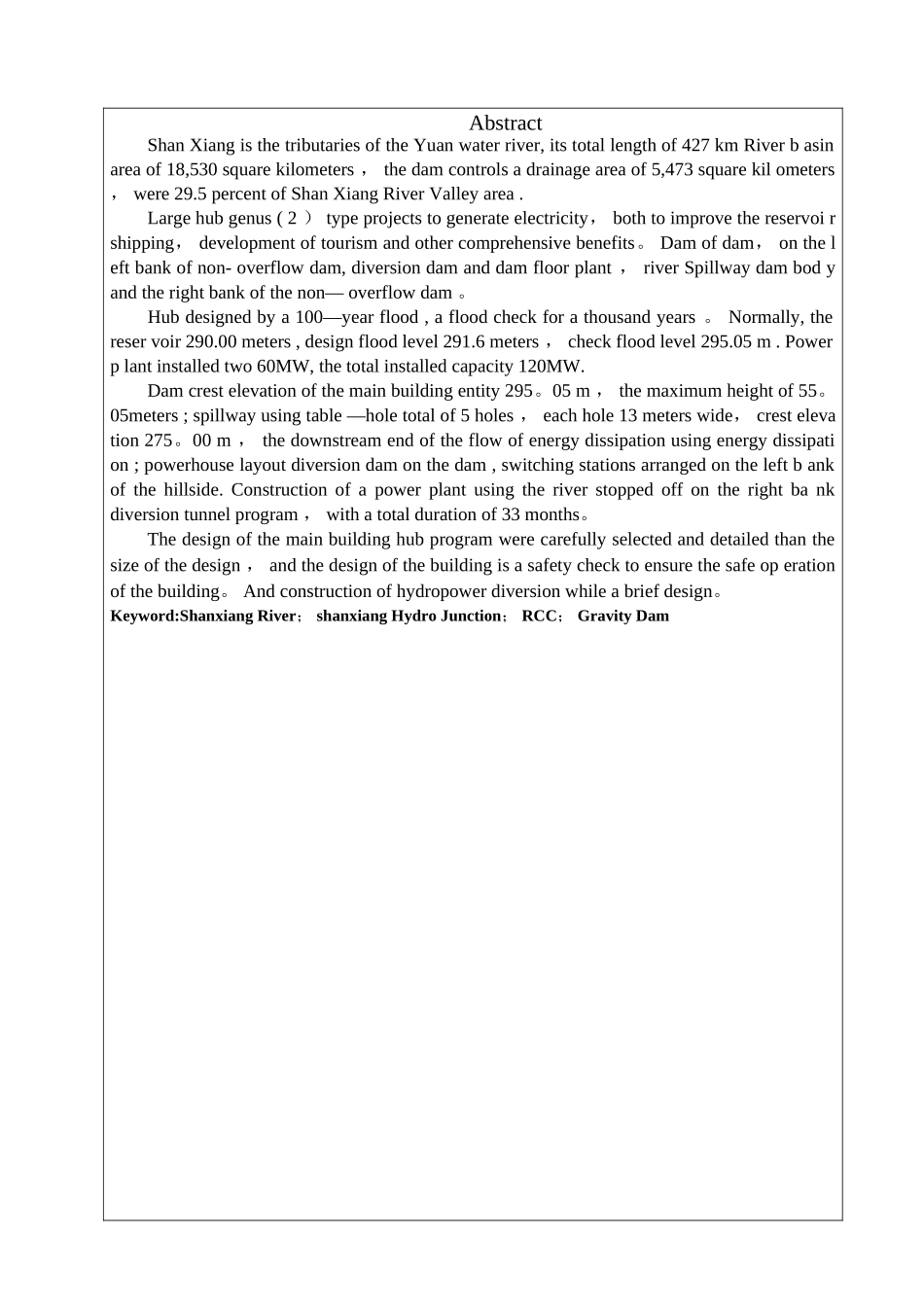

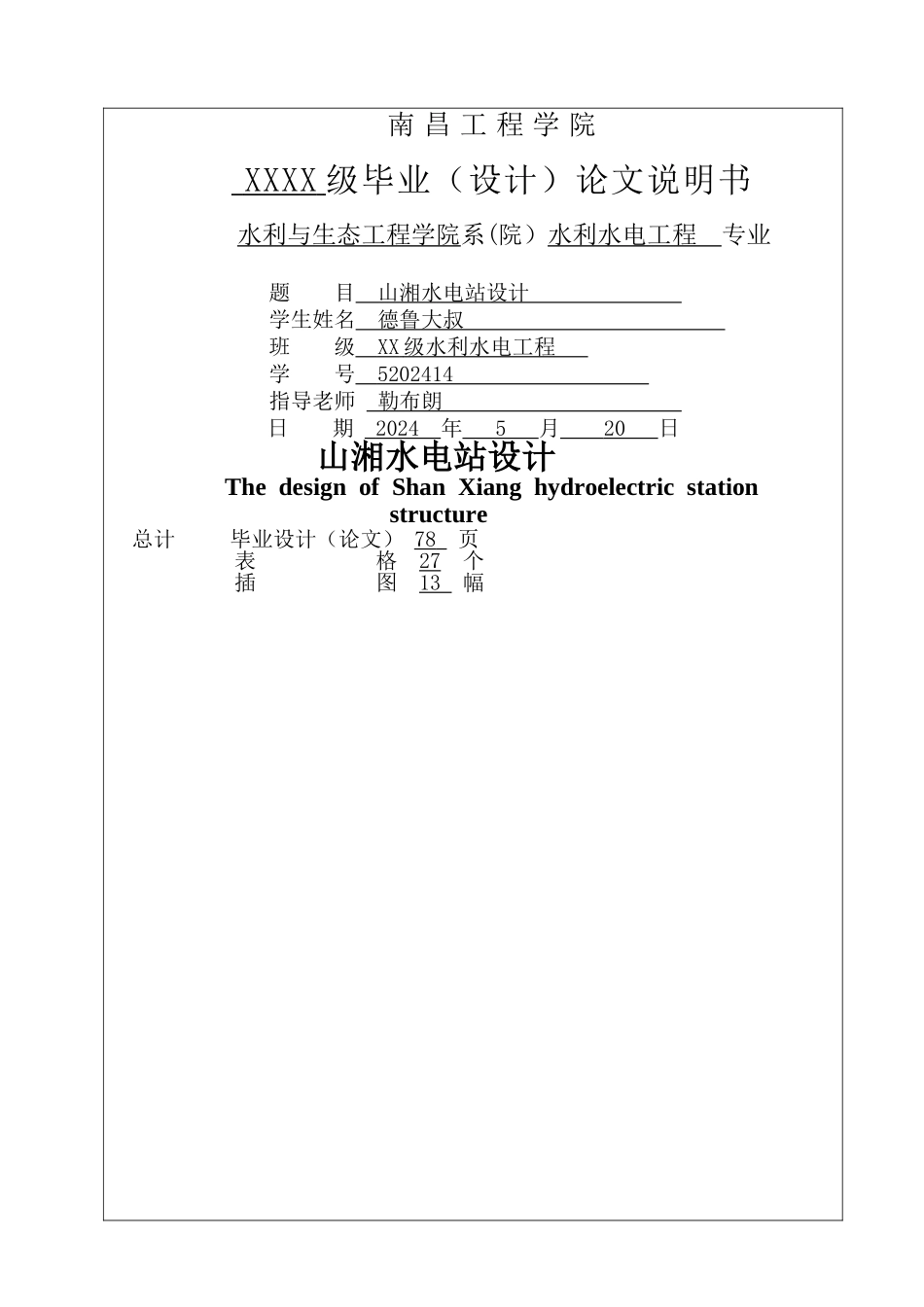

南 昌 工 程 学 院 XXXX 级毕业（设计）论文说明书水利与生态工程学院系(院）水利水电工程 专业 题 目 山湘水电站设计 学生姓名 德鲁大叔 班 级 XX 级水利水电工程 学 号 5202414 指导老师 勒布朗 日 期 2024 年 5 月 20 日山湘水电站设计The design of Shan Xiang hydroelectric stationstructure 总计 毕业设计（论文） 7 8 页 表 格 27 个 插 图 13 幅摘 要山湘是元水的支流，干流全长 427 公里，其流域面积 18530 平方公里，坝址所控制流域面积 5473 平方公里，占山湘流域面积的 29.5 %.枢纽属大（2）型工程,以发电为主，兼有改善库区航运、进展旅游等综合效益. 大坝为碾压混凝土坝，左岸非溢流重力坝、引水坝及坝后式地面厂房、河床坝身溢流 表孔和右岸非溢流重力坝。枢纽按五百年一遇洪水设计，两千年一遇洪水校核。水库正常蓄水位 290.00 米, 设计洪水位 291。54 米，校核洪水位 293.6 米.电站装机 2 台 60MW，总装机 120MW。主体建筑物实体重力坝坝顶高程 294.307 米，最大坝高 54。307 米；泄洪采纳表孔， 共 5 孔，每孔宽 13 米，堰顶高程 273.00 米,下游消能采纳底流消能；电站厂房布置 于引水坝段坝后，开关站布置于左岸山坡上.电站施工采纳河床一次拦断，右岸隧洞 导流方案，总工期 33 个月。本设计对枢纽的主体建筑物进行了仔细的方案比选和详细的尺寸设计，并对所设 计的建筑物进行了安全校核，保证建筑物的安全运行。同时对水电站和施工导流进行 了简要的设计。关键词:山湘;山湘水利枢纽；碾压混凝土；重力坝AbstractShan Xiang is the tributaries of the Yuan water river, its total length of 427 km River b asin area of 18,530 square kilometers ， the dam controls a drainage area of 5,473 square kil ometers ， were 29.5 percent of Shan Xiang River Valley area .Large hub genus ( 2 ） type projects to generate electricity ， both to improve the reservoi r shipping ， development of tourism and other comprehensive benefits 。 Dam of dam ， on the l eft bank of non- overflow dam, diversion dam and dam floor plant ， river Spillway dam bod y and the right bank of the non— ove...
