水电站混凝土工程施工组织设计

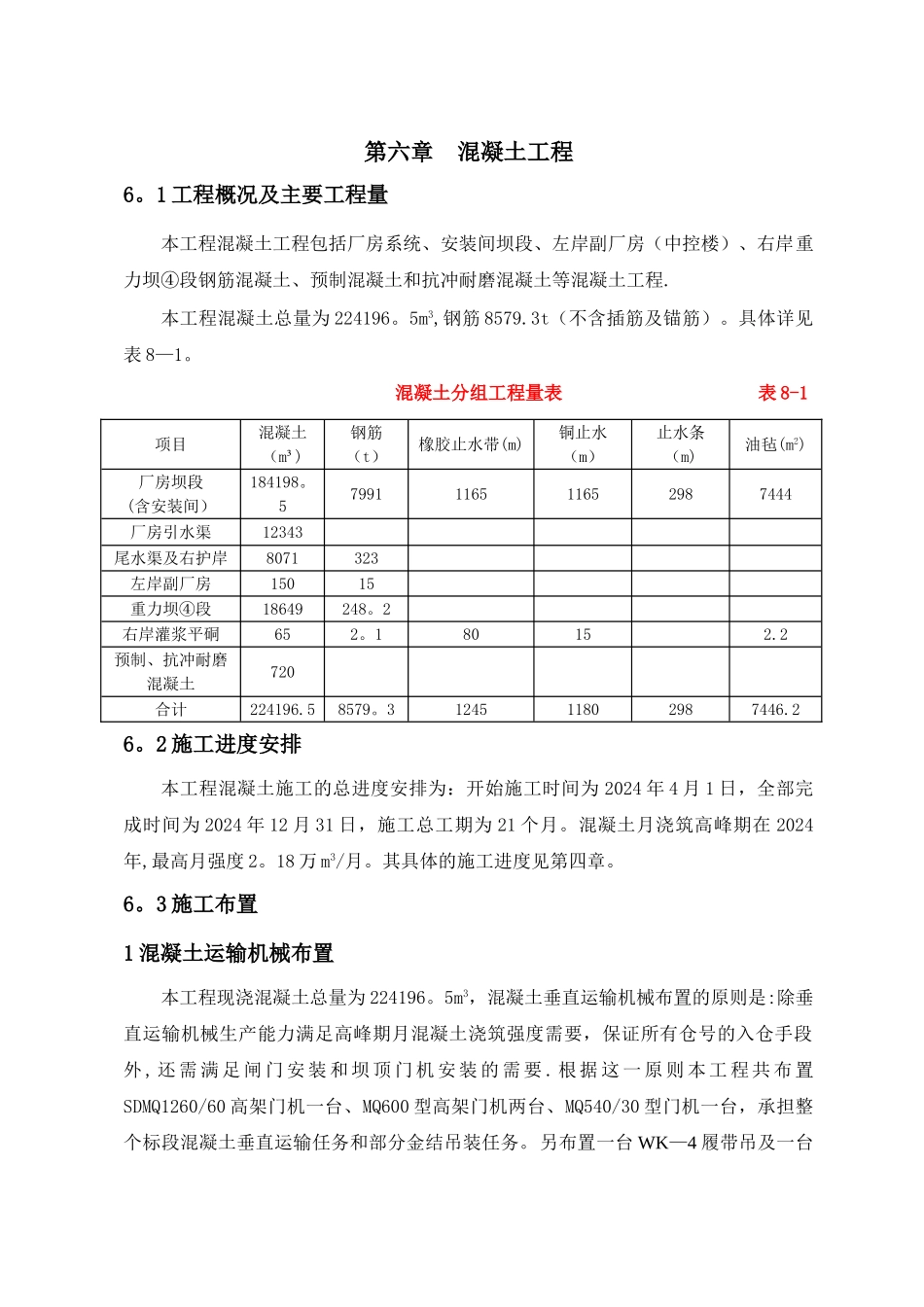

第六章 混凝土工程6。1 工程概况及主要工程量本工程混凝土工程包括厂房系统、安装间坝段、左岸副厂房（中控楼）、右岸重力坝④段钢筋混凝土、预制混凝土和抗冲耐磨混凝土等混凝土工程.本工程混凝土总量为 224196。5m3,钢筋 8579.3t（不含插筋及锚筋）。具体详见表 8—1。混凝土分组工程量表 表 8-1项目混凝土（m³)钢筋（t）橡胶止水带(m)铜止水（m）止水条（m)油毡(m2)厂房坝段(含安装间）184198。57991116511652987444厂房引水渠12343尾水渠及右护岸8071323左岸副厂房15015重力坝④段18649248。2右岸灌浆平硐652。180152.2预制、抗冲耐磨混凝土720合计224196.5 8579。3124511802987446.26。2 施工进度安排本工程混凝土施工的总进度安排为：开始施工时间为 2024 年 4 月 1 日，全部完成时间为 2024 年 12 月 31 日，施工总工期为 21 个月。混凝土月浇筑高峰期在 2024年,最高月强度 2。18 万 m3/月。其具体的施工进度见第四章。6。3 施工布置1 混凝土运输机械布置本工程现浇混凝土总量为 224196。5m3，混凝土垂直运输机械布置的原则是:除垂直运输机械生产能力满足高峰期月混凝土浇筑强度需要，保证所有仓号的入仓手段外 , 还 需 满 足 闸 门 安 装 和 坝 顶 门 机 安 装 的 需 要 . 根 据 这 一 原 则 本 工 程 共 布 置SDMQ1260/60 高架门机一台、MQ600 型高架门机两台、MQ540/30 型门机一台，承担整个标段混凝土垂直运输任务和部分金结吊装任务。另布置一台 WK—4 履带吊及一台混凝土泵作为辅助手段，主要承担前期基础部分混凝土浇筑、厂房尾水渠部分混凝土及二期部分混凝土浇筑，施工机械布置参数见表 8-2.水平运输机械采纳 STR 自卸车、混凝土搅拌车。1。混凝土垂直运输机械(1) SDMQ1260/60 高架门机布置该门机布置在坝前引渠底板预留的门机轨道平台上，轨道垂直水流方向布置。门机中心线桩号为厂上 0—015。50,下游轨道左右桩号为厂右 0+004.00～厂右0+127.00(两台门机共用)，上游轨道左右桩号为厂右 0+004。00~厂右 0+112。00，轨道基础顶部高程为 2024。50m。该门机主要承担厂房坝段、安装间及厂房引水渠的混凝土浇筑任务，其承担的主要工程量见表 8—2.(2) MQ600 型高架门机一台 MQ600 型高架门机布置在坝前引渠底板预留的平台上，其下游轨道与SDMQ1260/60 门机同轨.门机中心线桩号为厂上 0-013。75，上游轨道左右桩号为厂右0+014。00~厂右 0+127。...
