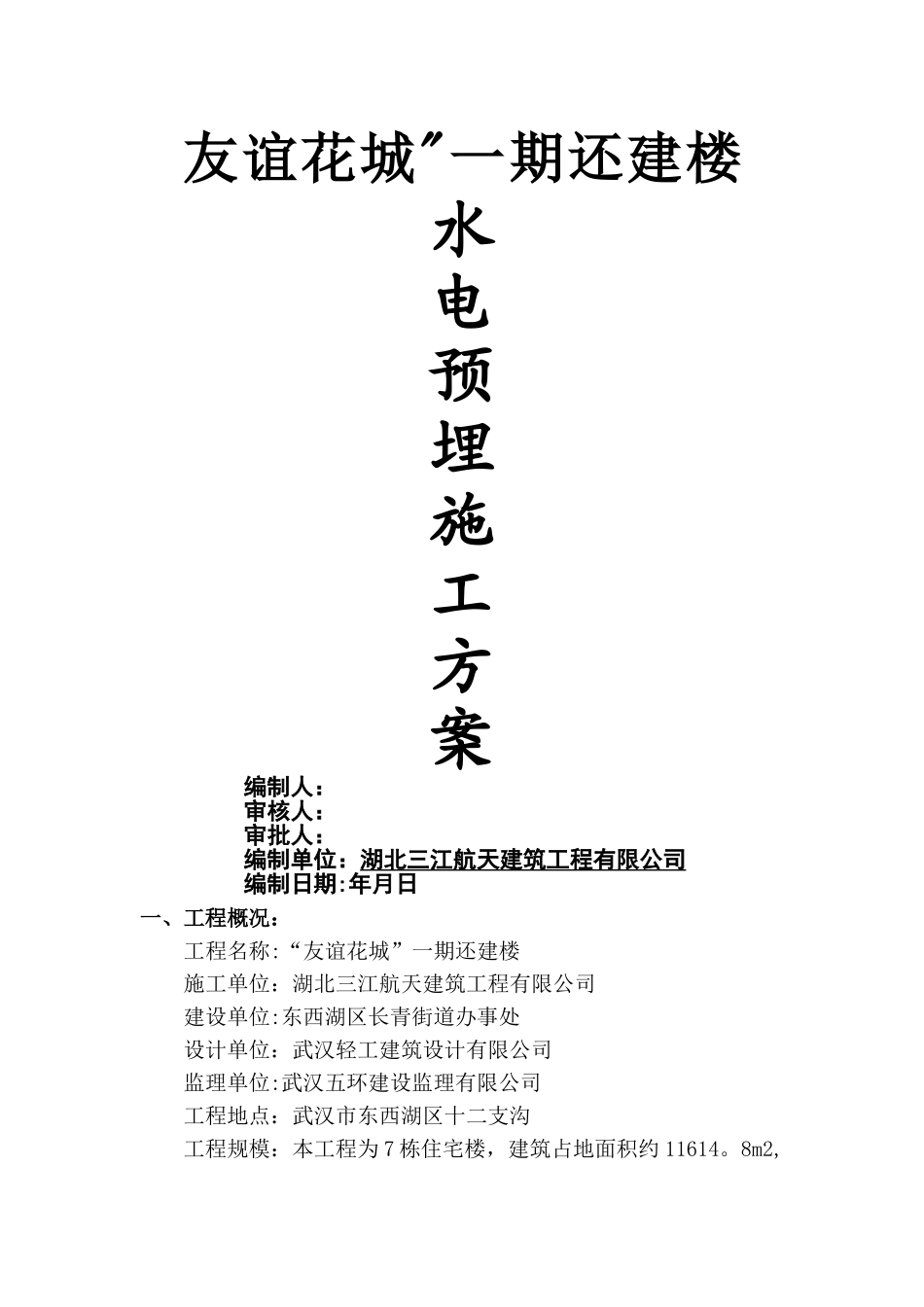

水电预埋施工方案_第1页
1/4

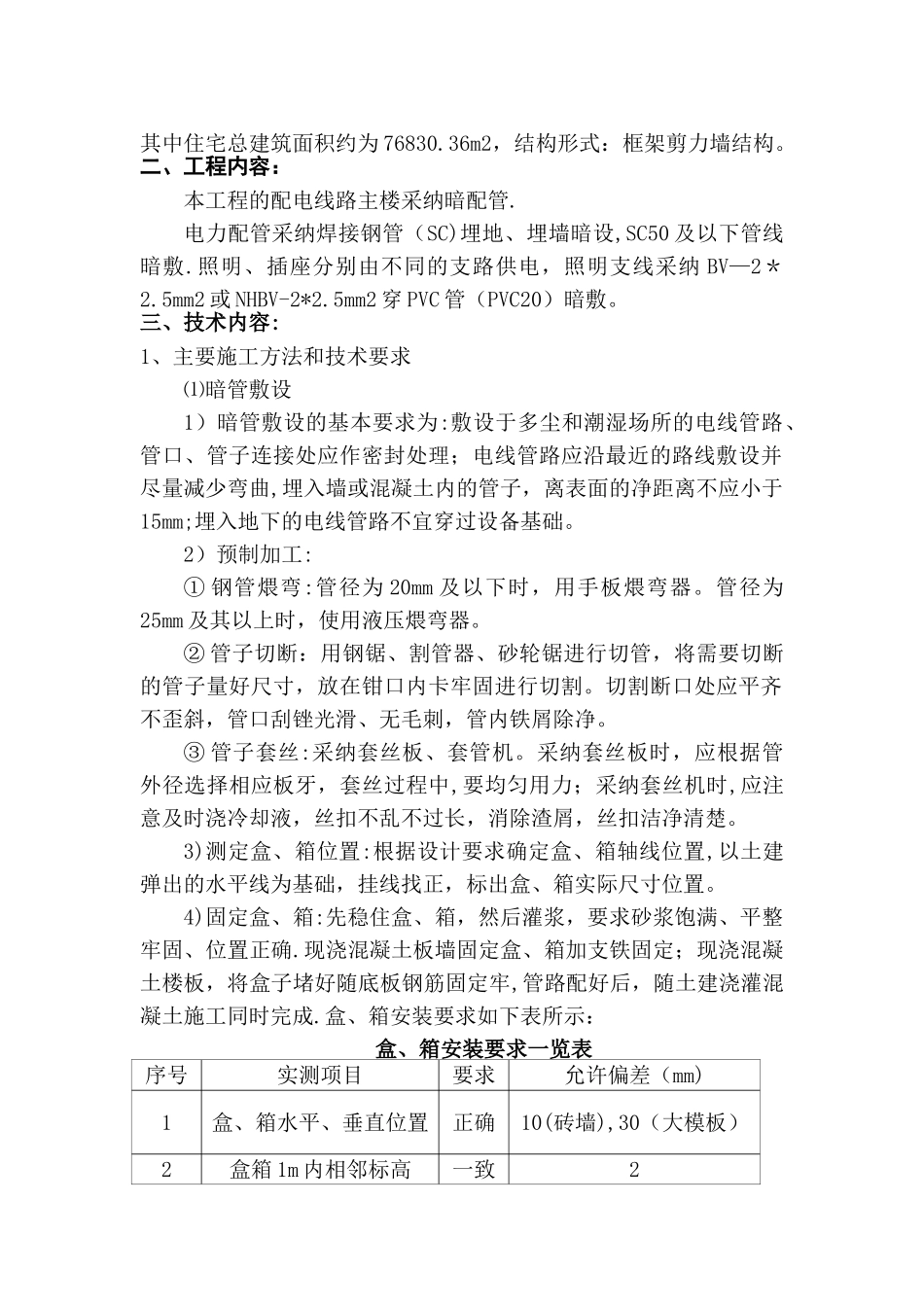

水电预埋施工方案_第2页
2/4

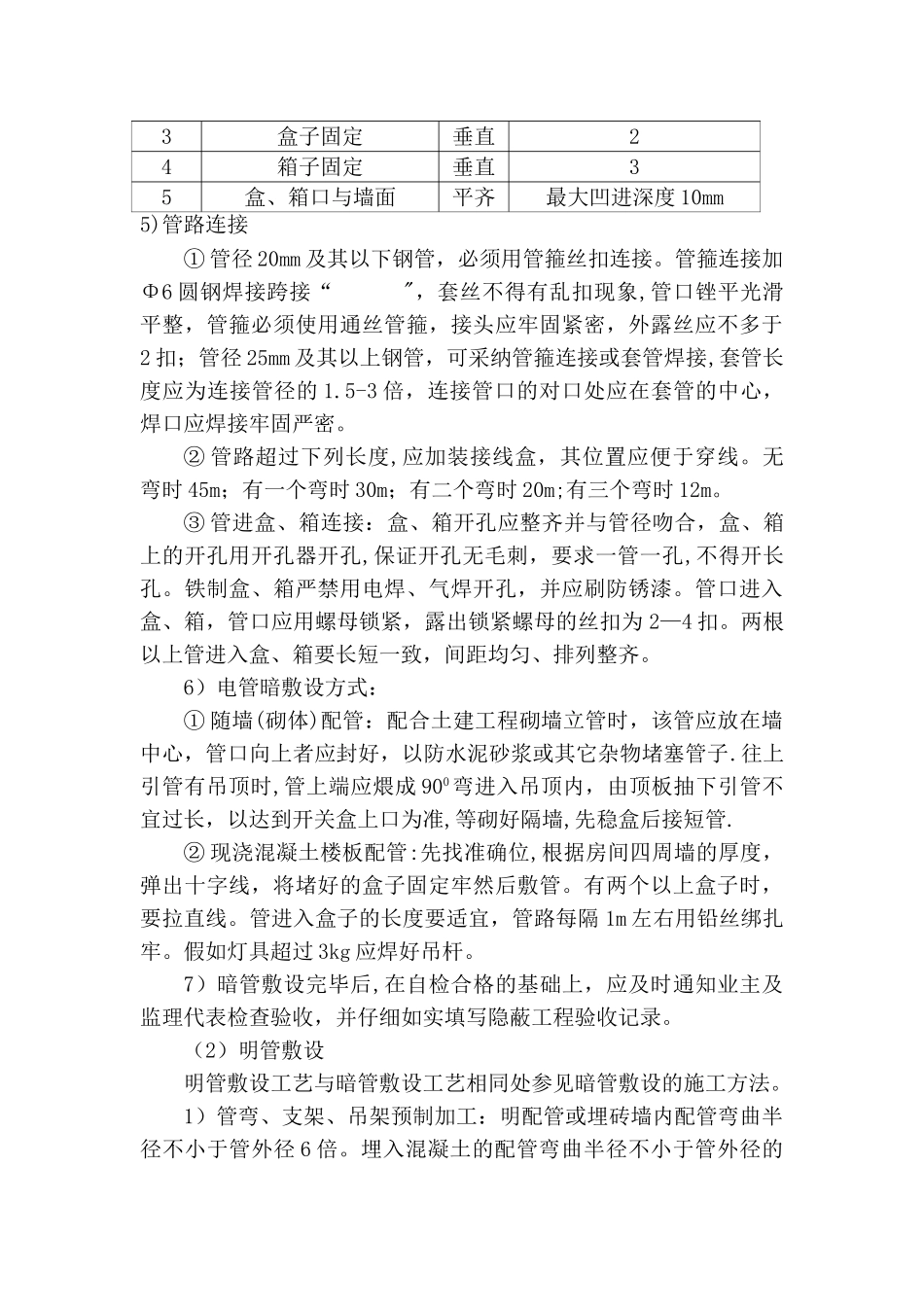

水电预埋施工方案_第3页
3/4
友谊花城"一期还建楼水电预埋施工方案编制人:审核人:审批人:编制单位:湖北三江航天建筑工程有限公司编制日期:年月日一、工程概况:工程名称:“友谊花城”一期还建楼施工单位:湖北三江航天建筑工程有限公司建设单位:东西湖区长青街道办事处设计单位:武汉轻工建筑设计有限公司监理单位:武汉五环建设监理有限公司工程地点:武汉市东西湖区十二支沟工程规模:本工程为 7 栋住宅楼,建筑占地面积约 11614。8m2,其中住宅总建筑面积约为 76830.36m2,结构形式:框架剪力墙结构。二、工程内容:本工程的配电线路主楼采纳暗配管.电力配管采纳焊接钢管(SC)埋地、埋墙暗设,SC50 及以下管线暗敷.照明、插座分别由不同的支路供电,照明支线采纳 BV—2*2.5mm2 或 NHBV-2*2.5mm2 穿 PVC 管(PVC20)暗敷。三、技术内容:1、主要施工方法和技术要求⑴暗管敷设1)暗管敷设的基本要求为:敷设于多尘和潮湿场所的电线管路、管口、管子连接处应作密封处理;电线管路应沿最近的路线敷设并尽量减少弯曲,埋入墙或混凝土内的管子,离表面的净距离不应小于15mm;埋入地下的电线管路不宜穿过设备基础。2)预制加工:① 钢管煨弯:管径为 20mm 及以下时,用手板煨弯器。管径为25mm 及其以上时,使用液压煨弯器。② 管子切断:用钢锯、割管器、砂轮锯进行切管,将需要切断的管子量好尺寸,放在钳口内卡牢固进行切割。切割断口处应平齐不歪斜,管口刮锉光滑、无毛刺,管内铁屑除净。③ 管子套丝:采纳套丝板、套管机。采纳套丝板时,应根据管外径选择相应板牙,套丝过程中,要均匀用力;采纳套丝机时,应注意及时浇冷却液,丝扣不乱不过长,消除渣屑,丝扣洁净清楚。3)测定盒、箱位置:根据设计要求确定盒、箱轴线位置,以土建弹出的水平线为基础,挂线找正,标出盒、箱实际尺寸位置。4)固定盒、箱:先稳住盒、箱,然后灌浆,要求砂浆饱满、平整牢固、位置正确.现浇混凝土板墙固定盒、箱加支铁固定;现浇混凝土楼板,将盒子堵好随底板钢筋固定牢,管路配好后,随土建浇灌混凝土施工同时完成.盒、箱安装要求如下表所示:盒、箱安装要求一览表序号实测项目要求允许偏差(mm)1盒、箱水平、垂直位置正确10(砖墙),30(大模板)2盒箱 1m 内相邻标高一致23盒子固定垂直24箱子固定垂直35盒、箱口与墙面平齐最大凹进深度 10mm5)管路连接① 管径 20mm 及其以下钢管,必须用管箍丝扣连接。管箍连接加Φ6 圆钢焊接跨接“ ",套丝不得有乱扣现象,管口锉平光滑平整,管箍...
