水箱管道伴热方案

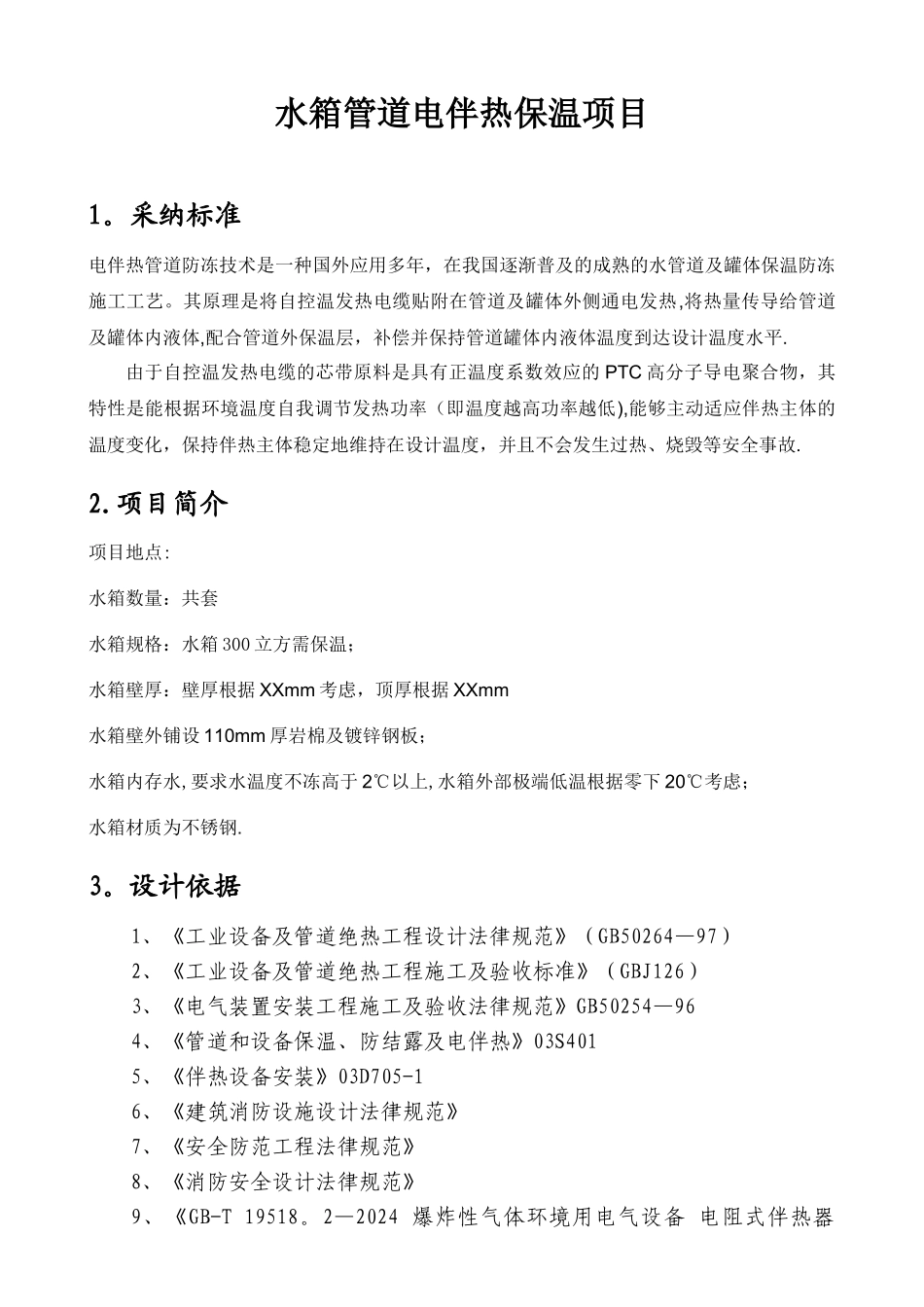

水箱管道伴热方案_第1页
1/7

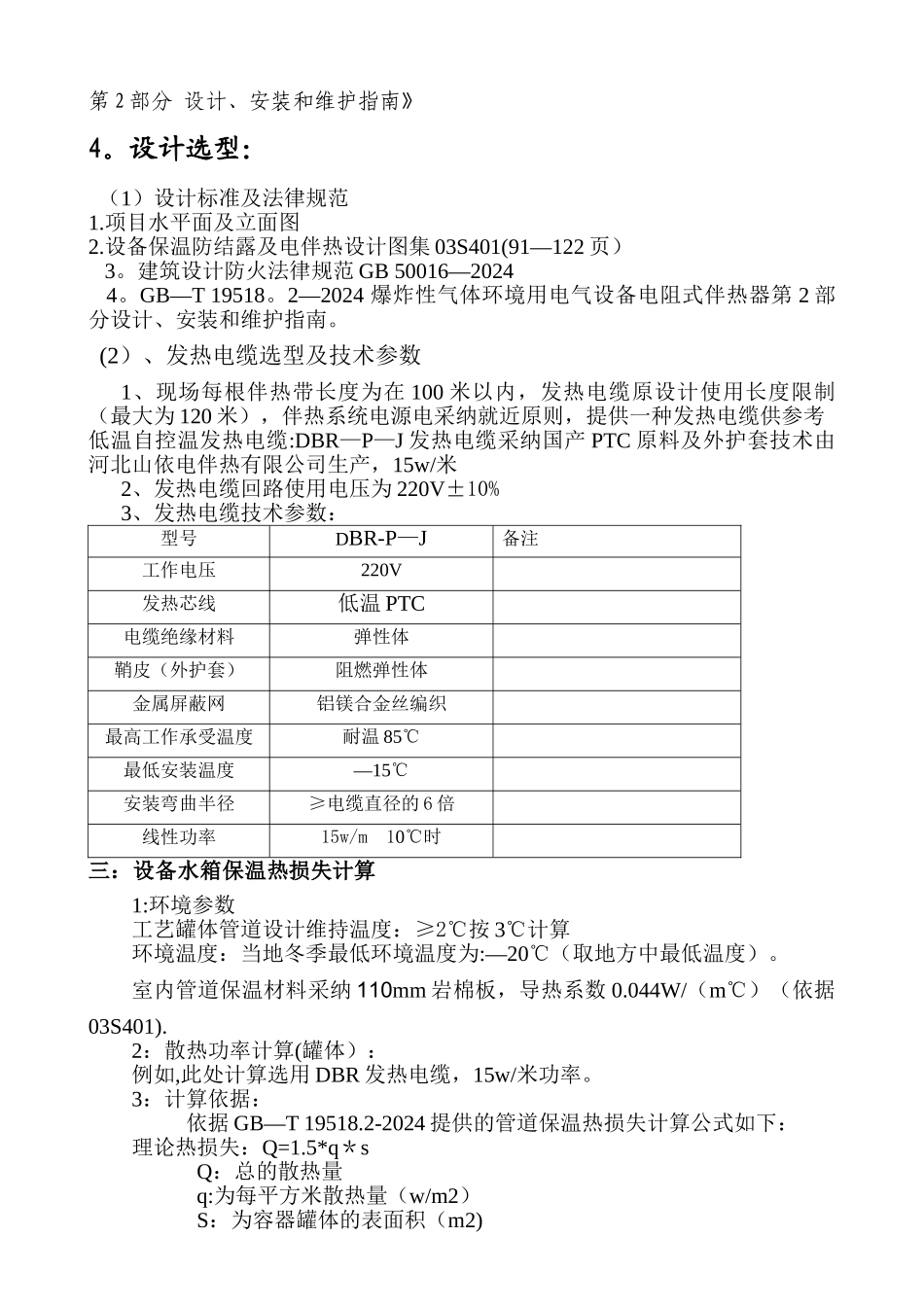

水箱管道伴热方案_第2页
2/7

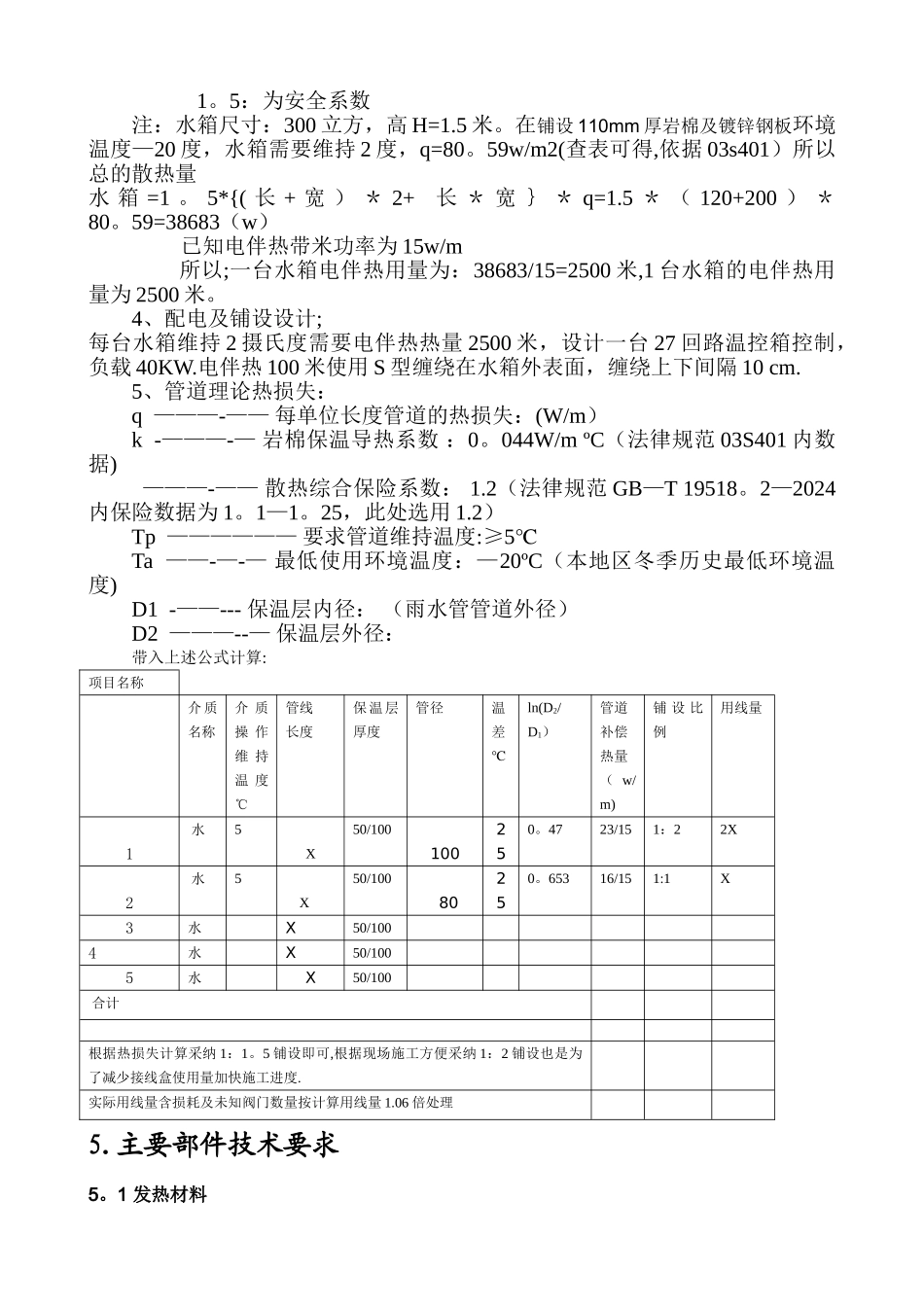

水箱管道伴热方案_第3页
3/7
水箱管道电伴热保温项目1。采纳标准电伴热管道防冻技术是一种国外应用多年,在我国逐渐普及的成熟的水管道及罐体保温防冻施工工艺。其原理是将自控温发热电缆贴附在管道及罐体外侧通电发热,将热量传导给管道及罐体内液体,配合管道外保温层,补偿并保持管道罐体内液体温度到达设计温度水平.由于自控温发热电缆的芯带原料是具有正温度系数效应的 PTC 高分子导电聚合物,其特性是能根据环境温度自我调节发热功率(即温度越高功率越低),能够主动适应伴热主体的温度变化,保持伴热主体稳定地维持在设计温度,并且不会发生过热、烧毁等安全事故.2.项目简介项目地点:水箱数量:共套水箱规格:水箱 300 立方需保温;水箱壁厚:壁厚根据 XXmm 考虑,顶厚根据 XXmm水箱壁外铺设 110mm 厚岩棉及镀锌钢板;水箱内存水,要求水温度不冻高于 2℃以上,水箱外部极端低温根据零下 20℃考虑;水箱材质为不锈钢.3。设计依据 1、《工业设备及管道绝热工程设计法律规范》(GB50264—97)2、《工业设备及管道绝热工程施工及验收标准》(GBJ126)3、《电气装置安装工程施工及验收法律规范》GB50254—964、《管道和设备保温、防结露及电伴热》03S4015、《伴热设备安装》03D705-16、《建筑消防设施设计法律规范》7、《安全防范工程法律规范》8、《消防安全设计法律规范》9、《GB-T 19518。2—2024 爆炸性气体环境用电气设备 电阻式伴热器 第 2 部分 设计、安装和维护指南》4。设计选型:(1)设计标准及法律规范1.项目水平面及立面图2.设备保温防结露及电伴热设计图集 03S401(91—122 页) 3。建筑设计防火法律规范 GB 50016—2024 4。GB—T 19518。2—2024 爆炸性气体环境用电气设备电阻式伴热器第 2 部分设计、安装和维护指南。(2)、发热电缆选型及技术参数1、现场每根伴热带长度为在 100 米以内,发热电缆原设计使用长度限制(最大为 120 米),伴热系统电源电采纳就近原则,提供一种发热电缆供参考低温自控温发热电缆:DBR—P—J 发热电缆采纳国产 PTC 原料及外护套技术由河北山依电伴热有限公司生产,15w/米2、发热电缆回路使用电压为 220V±10%3、发热电缆技术参数:型号DBR-P—J备注工作电压220V 发热芯线低温 PTC电缆绝缘材料弹性体鞘皮(外护套)阻燃弹性体金属屏蔽网铝镁合金丝编织最高工作承受温度耐温 85℃最低安装温度—15℃安装弯曲半径≥电缆直径的 6 倍线性功率15w/m 10℃时三:设备水箱保温热损失计算1:环境参数...
