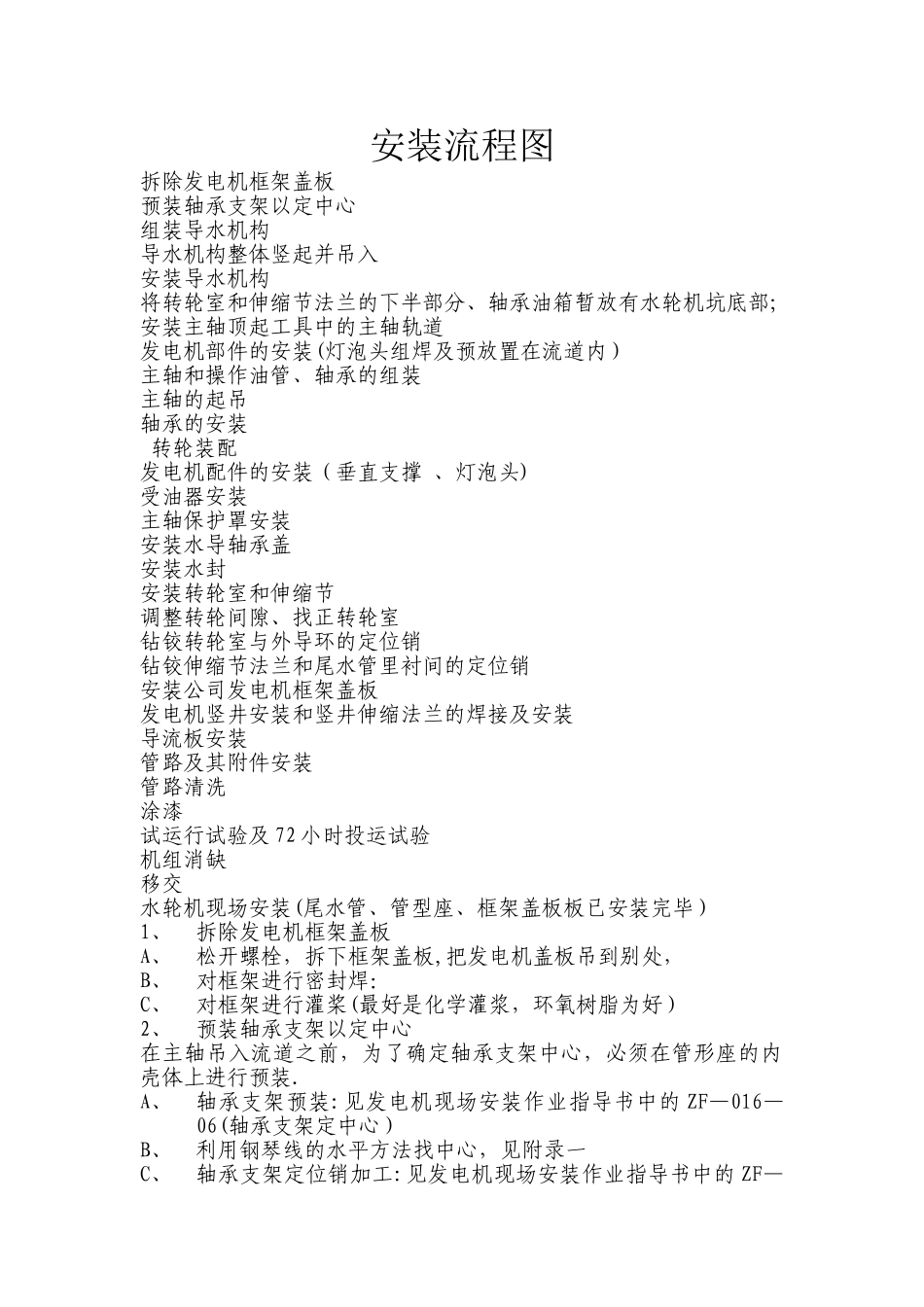

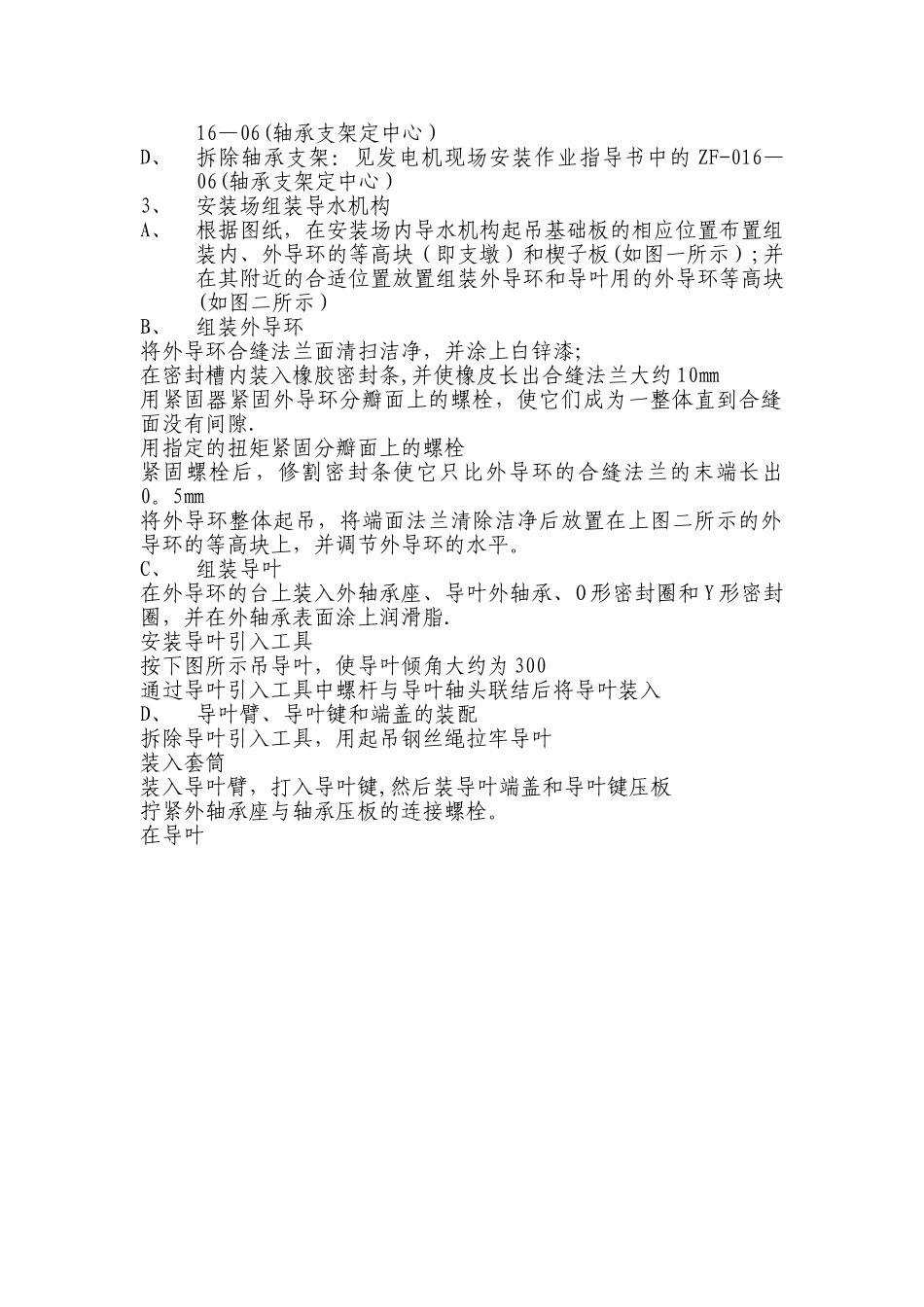

安装流程图拆除发电机框架盖板预装轴承支架以定中心组装导水机构导水机构整体竖起并吊入安装导水机构将转轮室和伸缩节法兰的下半部分、轴承油箱暂放有水轮机坑底部;安装主轴顶起工具中的主轴轨道发电机部件的安装(灯泡头组焊及预放置在流道内）主轴和操作油管、轴承的组装主轴的起吊轴承的安装 转轮装配发电机配件的安装（垂直支撑 、灯泡头)受油器安装主轴保护罩安装安装水导轴承盖安装水封安装转轮室和伸缩节调整转轮间隙、找正转轮室钻铰转轮室与外导环的定位销钻铰伸缩节法兰和尾水管里衬间的定位销安装公司发电机框架盖板发电机竖井安装和竖井伸缩法兰的焊接及安装导流板安装管路及其附件安装管路清洗涂漆试运行试验及 72 小时投运试验机组消缺移交水轮机现场安装(尾水管、管型座、框架盖板板已安装完毕）1、拆除发电机框架盖板A、松开螺栓，拆下框架盖板,把发电机盖板吊到别处，B、对框架进行密封焊：C、对框架进行灌桨(最好是化学灌浆，环氧树脂为好）2、预装轴承支架以定中心在主轴吊入流道之前，为了确定轴承支架中心，必须在管形座的内壳体上进行预装.A、轴承支架预装:见发电机现场安装作业指导书中的 ZF—016—06(轴承支架定中心）B、利用钢琴线的水平方法找中心，见附录一C、轴承支架定位销加工:见发电机现场安装作业指导书中的 ZF—16—06(轴承支架定中心）D、拆除轴承支架：见发电机现场安装作业指导书中的 ZF-016—06(轴承支架定中心）3、安装场组装导水机构A、根据图纸，在安装场内导水机构起吊基础板的相应位置布置组装内、外导环的等高块（即支墩）和楔子板(如图一所示）;并在其附近的合适位置放置组装外导环和导叶用的外导环等高块(如图二所示）B、组装外导环将外导环合缝法兰面清扫洁净，并涂上白锌漆；在密封槽内装入橡胶密封条,并使橡皮长出合缝法兰大约 10㎜用紧固器紧固外导环分瓣面上的螺栓，使它们成为一整体直到合缝面没有间隙.用指定的扭矩紧固分瓣面上的螺栓紧固螺栓后，修割密封条使它只比外导环的合缝法兰的末端长出0。5㎜将外导环整体起吊，将端面法兰清除洁净后放置在上图二所示的外导环的等高块上，并调节外导环的水平。C、组装导叶在外导环的台上装入外轴承座、导叶外轴承、O 形密封圈和 Y 形密封圈，并在外轴承表面涂上润滑脂.安装导叶引入工具按下图所示吊导叶，使导叶倾角大约为 300通过导叶引入工具中螺杆与导叶轴头联结后将导叶装入D、导叶臂、导叶键和端盖的装配拆除导叶引入工具，用起吊钢...
