2025年广电大厦暖卫工程设计技术标VIP专享

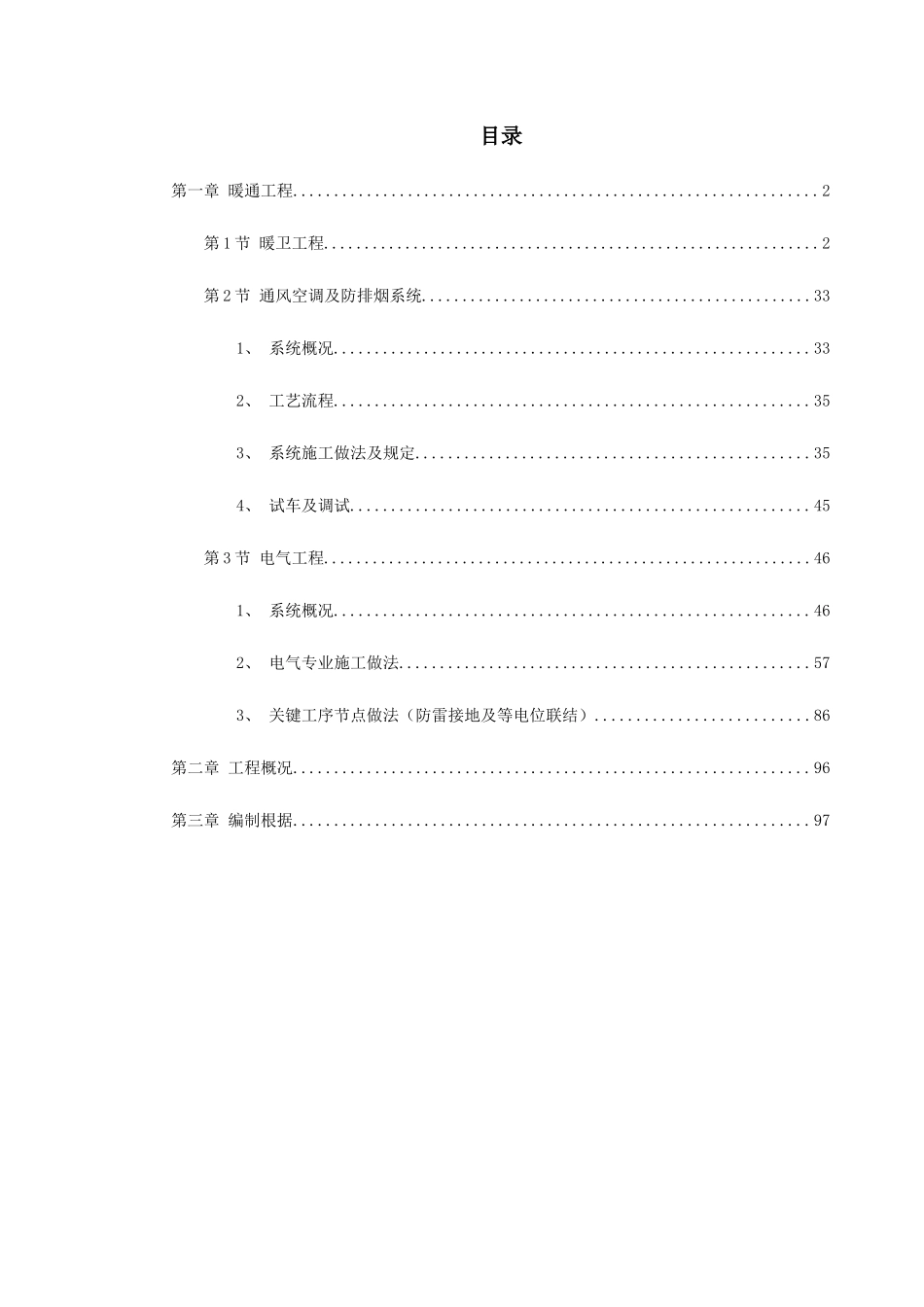

目录第一章 暖通工程................................................................2第 1 节 暖卫工程.............................................................2第 2 节 通风空调及防排烟系统................................................331、 系统概况..........................................................332、 工艺流程..........................................................353、 系统施工做法及规定................................................354、 试车及调试........................................................45第 3 节 电气工程............................................................461、 系统概况..........................................................462、 电气专业施工做法..................................................573、 关键工序节点做法（防雷接地及等电位联结）..........................86第二章 工程概况...............................................................96第三章 编制根据...............................................................97第一章暖通工程第1节暖卫工程5.15.1.1 生活给水系统：a 系统概况：1.水源：本工程水源为都市自来水，水压为 0.2MPa。由市政道路上引两条 DN200 的给水管在室外成环，供室外消防用水及生活用水。2.竖向分区：建筑物生活用水由地下室水泵房内的变频恒压供水设备供应。为满足各用水点水压不超过 0.35MPa，12 层及 12 层如下支管前加减压阀。3.系统：地下室泵房内设有生活水池一座，由室外两条 DN150 的给水引入管供水。变频恒压供水设备由三台大泵、一台小泵及 Ф800mm 气压罐构成。作为生活饮用水的过滤措施。在水箱（池）设自洁式消毒器作为消毒措施。4.水的计量：本工程由市政自来水管接入的给水引入管上设总水表，各卫生间设水表。b 工艺流程：安装准备 现场加工 干管安装 立管安装 支管安装 管道试压 管道冲洗 管道防腐和保温 系统调试c 施工做法及规定：本工程生活水给水管道采用钢塑管，丝扣或法兰连接；进户管采用 PPR 管，热熔连接。1.钢塑管，由于它以冷轧钢带和热塑性塑料为原料，经氩弧焊成型的多孔薄壁钢管为增强体，外层和内层双面复合热塑性塑料的一种新型复合压力管材。由于钢板网管增强体背保覆在热塑性塑料中，因此这种复合管材...
