2025年电气工程师笔试题

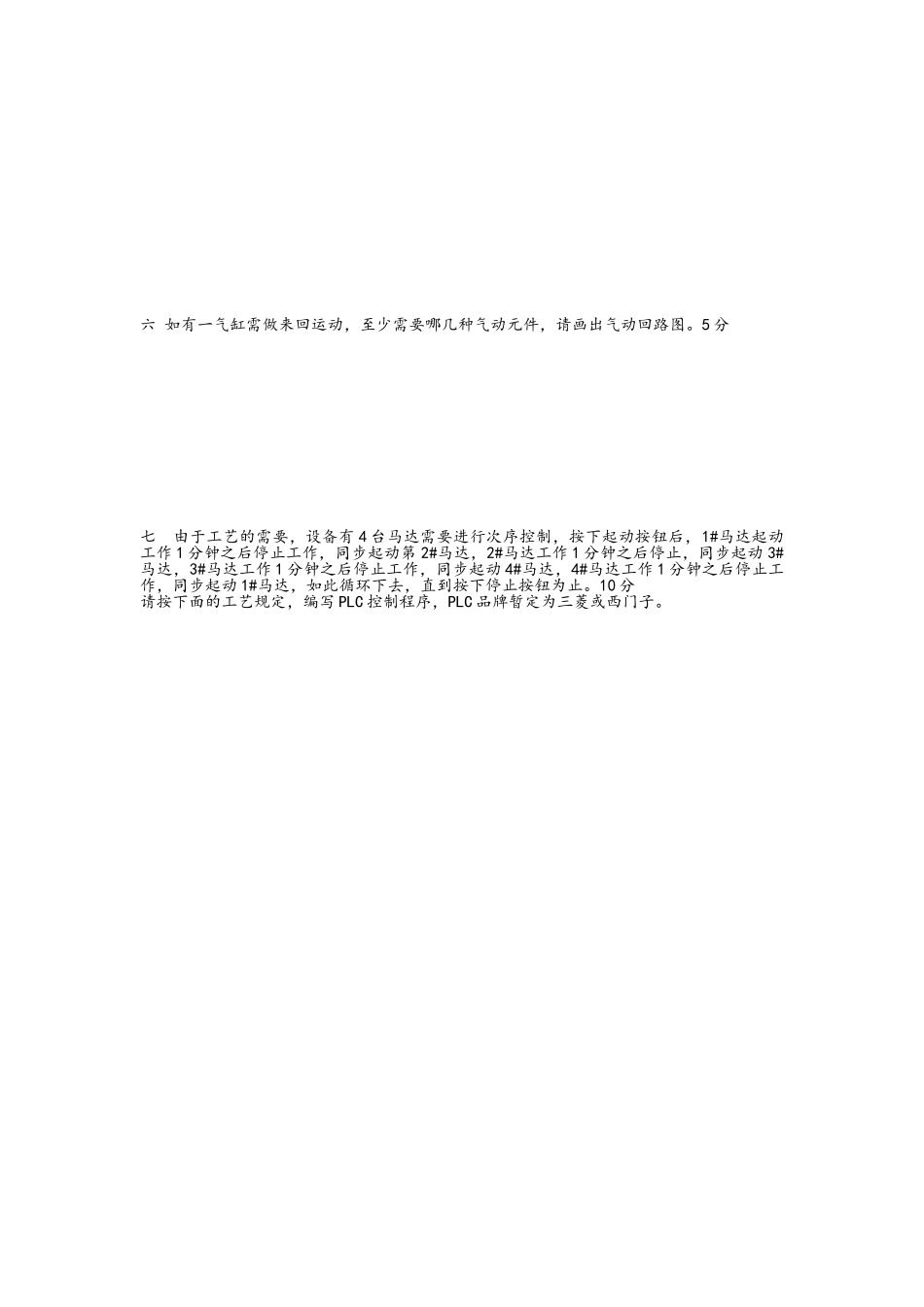

电气测试题 姓名： xx：一 基础题（10 分，每题 1 分）1 按国际原则，选用（ ）导线作为保护接地线？A 红色 B 蓝色 C 黑色 D 黄绿双色 E 不管什么颜色2 市场上不常见的导线规格是（ ）mm2A 2.0 B 2.5 C 3.0 D 4.0 3 一台直接起动电动机,电机的额定电流为 In=10A , 则可以选用的熔断器范围有A 15--25A B 10--12.5A C 30--40A4 在工业电器中,低压电器是指连接额定电压交流不超过( )或者直流不超过( )的电路中起通断、控制或保护等作用的电器A 1000V B 1500V C 380V D 220V E 110V F 48V G 36V H 24V 5 下面两个图，哪一种图的接线是对的的？（ ） A B6 在非正常工作状态下，热过载保护继电器是常用于分断电动机的三相电源，保护电动机，因此热过载保护继电器可用于如下情形下：A 电机主回路出现断相、过载、堵转、短路、三相不平衡均可保护；B 电机主回路出现断相、过载、堵转、三相不平衡均可保护；7 下列元件，不属于感性负载的有（）A 发热丝 B 控制变压器 C 电机 D 接触器 F 白炽灯8 设计一台设备时，计算设备的总工作电流大概为 85A，那么选用的开关额定工作电流比较合适的是（）A 100A B 125A C 150A9 我国市电的频率原则是（）HzA 40 B 50 C 60 D 10010 如下图电路图，Ra=100Ω，Rb=100Ω，假如 Ub=（Ua-Uc）/2，那么 Rc 的值是（ ）Ω。二 控制器的采集频率为 30KHz，电动机的转速为 3000/Min，现要对电机带动的传动机构进行测速，有两种规格测速编码器，A 规格为 500 Pulse/RMP，B 规格为 1000Pulse/RMP，请确认哪一种规格的编码器更适用于配套测速，为何？（10 分）三 一台设备需要电机能正转或反转驱动传动，三相异步电动机功率为 7.5KW。（60 分）1 请设计完整的电气原理图。2 假如电机的 cosф=0.85,η=0.95,请确定元件的规格. 四 一台设备使用三相异步电动机，正常工作时为定速运行，功率为 45KW，出于应用需要，需要就地和远程控制电机的起停，请设计完整的电气原理图。[注：出于成本的考虑，不考虑变频器驱动。]1 请设计完整的电气原理图。2 假如电机的 cosф=0.85,η=0.95,请确定元件的规格.五 画出桥式全波整流电路图，并画现整流前后的电压电流波型图（假设输入为 AC 24V）；（5 分）六 如有一气缸需做来回运动，至少需要哪几种气动元件，请画出气动回路图。5 分七 由于工艺的需要，设备有 4 台马达...
