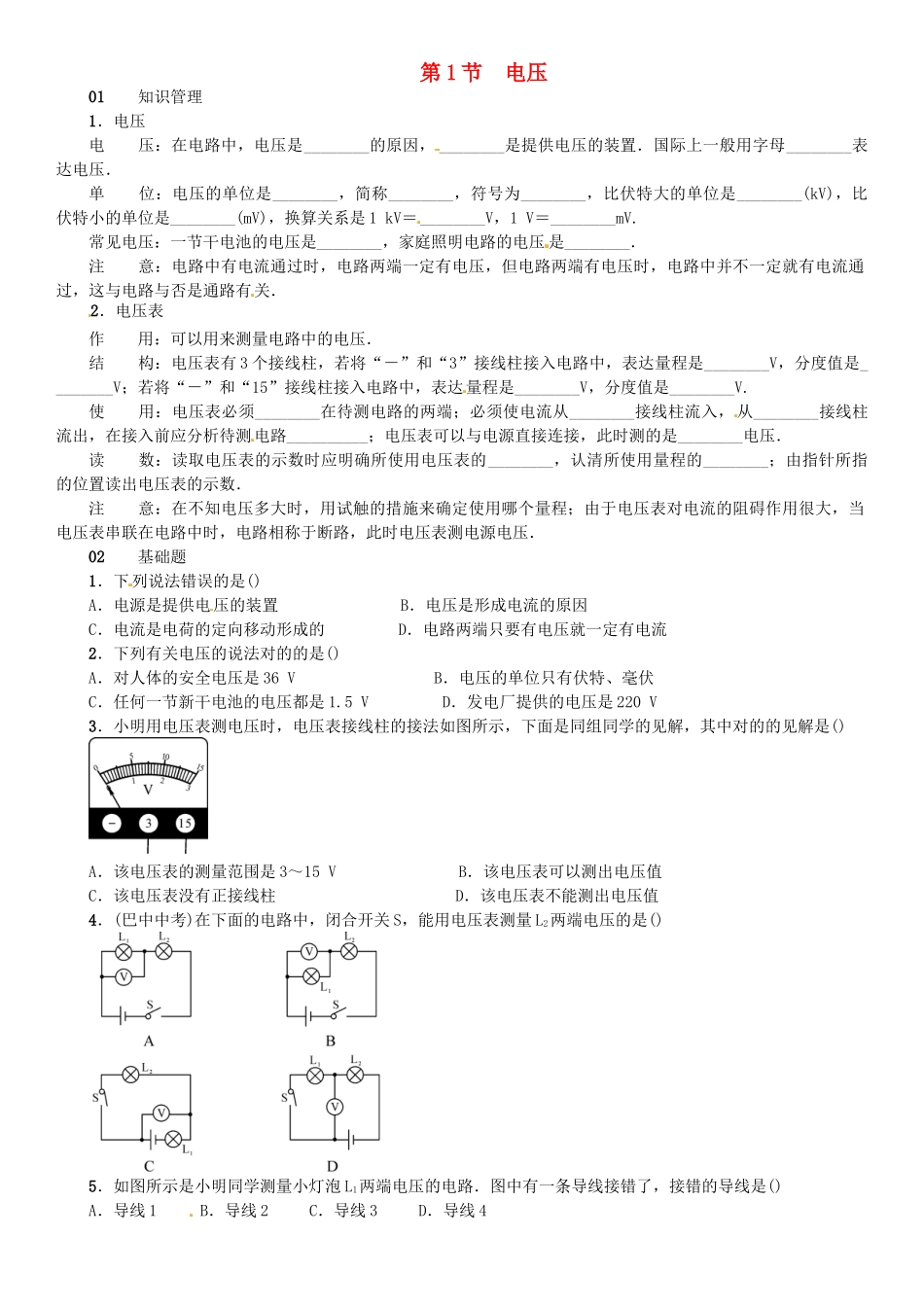

第 1 节 电压01 知识管理1．电压电 压：在电路中，电压是________的原因， ________是提供电压的装置．国际上一般用字母________表达电压．单 位：电压的单位是________，简称________，符号为________，比伏特大的单位是________(kV)，比伏特小的单位是________(mV)，换算关系是 1 kV＝________V，1 V＝________mV.常见电压：一节干电池的电压是________，家庭照明电路的电压 是________．注 意：电路中有电流通过时，电路两端一定有电压，但电路两端有电压时，电路中并不一定就有电流通过，这与电路与否是通路有关．2．电压表作 用：可以用来测量电路中的电压．结 构：电压表有 3 个接线柱，若将“－”和“3”接线柱接入电路中，表达量程是________V，分度值是________V；若将“－”和“15”接线柱接入电路中，表达量程是________V，分度值是________V.使 用：电压表必须________在待测电路的两端；必须使电流从________接线柱流入， 从________接线柱流出，在接入前应分析待测电路__________；电压表可以与电源直接连接，此时测的是________电压．读 数：读取电压表的示数时应明确所使用电压表的________，认清所使用量程的________；由指针所指的位置读出电压表的示数．注 意：在不知电压多大时，用试触的措施来确定使用哪个量程；由于电压表对电流的阻碍作用很大，当电压表串联在电路中时，电路相称于断路，此时电压表测电源电压．02 基础题1．下列说法错误的是()A．电源是提供电压的装置 B．电压是形成电流的原因C．电流是电荷的定向移动形成的 D．电路两端只要有电压就一定有电流2．下列有关电压的说法对的的是()A．对人体的安全电压是 36 V B．电压的单位只有伏特、毫伏C．任何一节新干电池的电压都是 1.5 V D．发电厂提供的电压是 220 V3．小明用电压表测电压时，电压表接线柱的接法如图所示，下面是同组同学的见解，其中对的的见解是()A．该电压表的测量范围是 3～15 V B．该电压表可以测出电压值C．该电压表没有正接线柱 D．该电压表不能测出电压值4．(巴中中考)在下面的电路中，闭合开关 S，能用电压表测量 L2两端电压的是()5．如图所示是小明同学测量小灯泡 L1两端电压的电路．图中有一条导线接错了，接错的导线是()A．导线 1 B．导线 2 C．导线 3 D．导线 4 第 5 题图 第 6 题图6．现年 52 岁的澳洲男子彼得·特伦是位业余科学家，他运用自制的“特斯拉线圈”在家中制造“人造...
