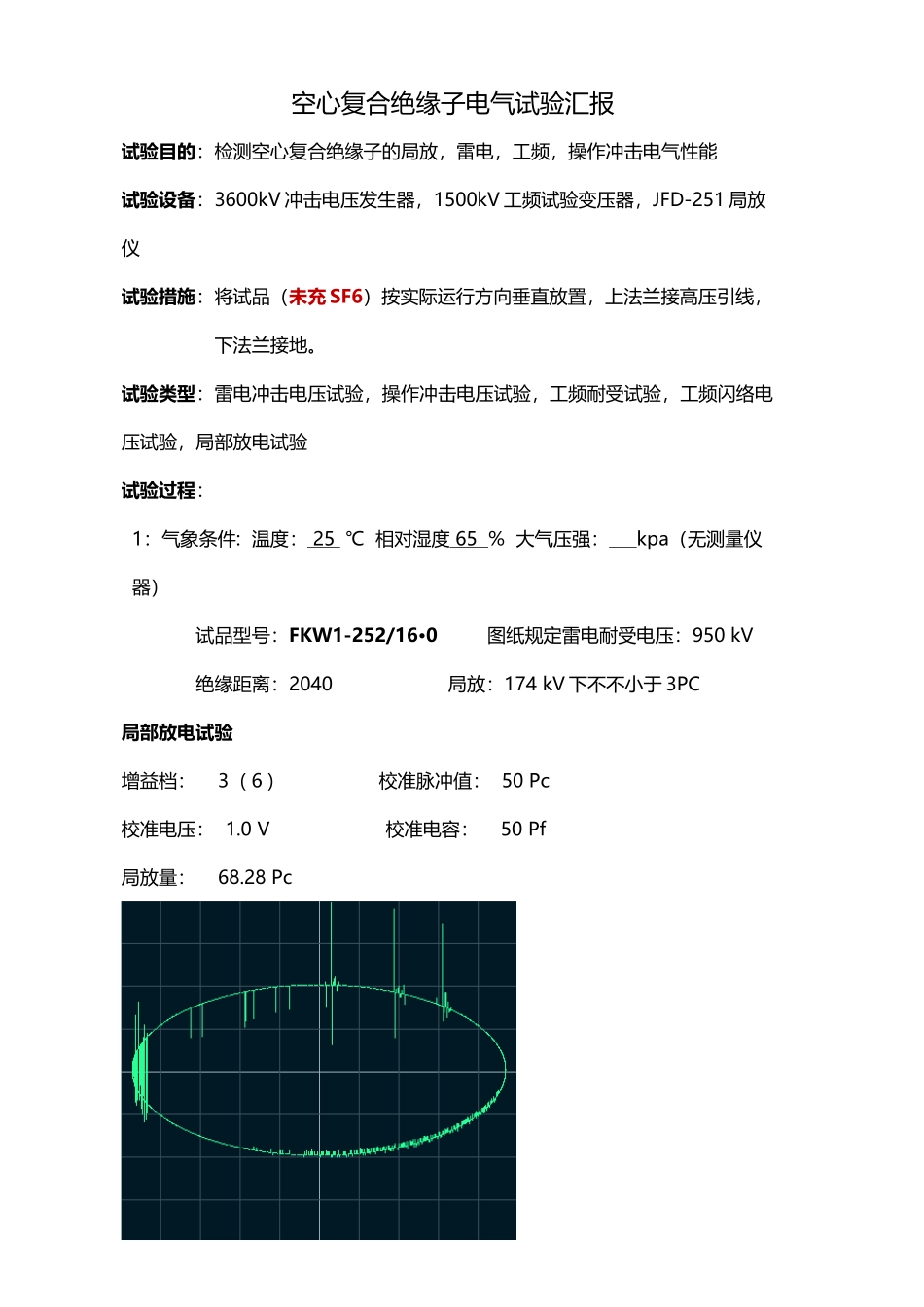

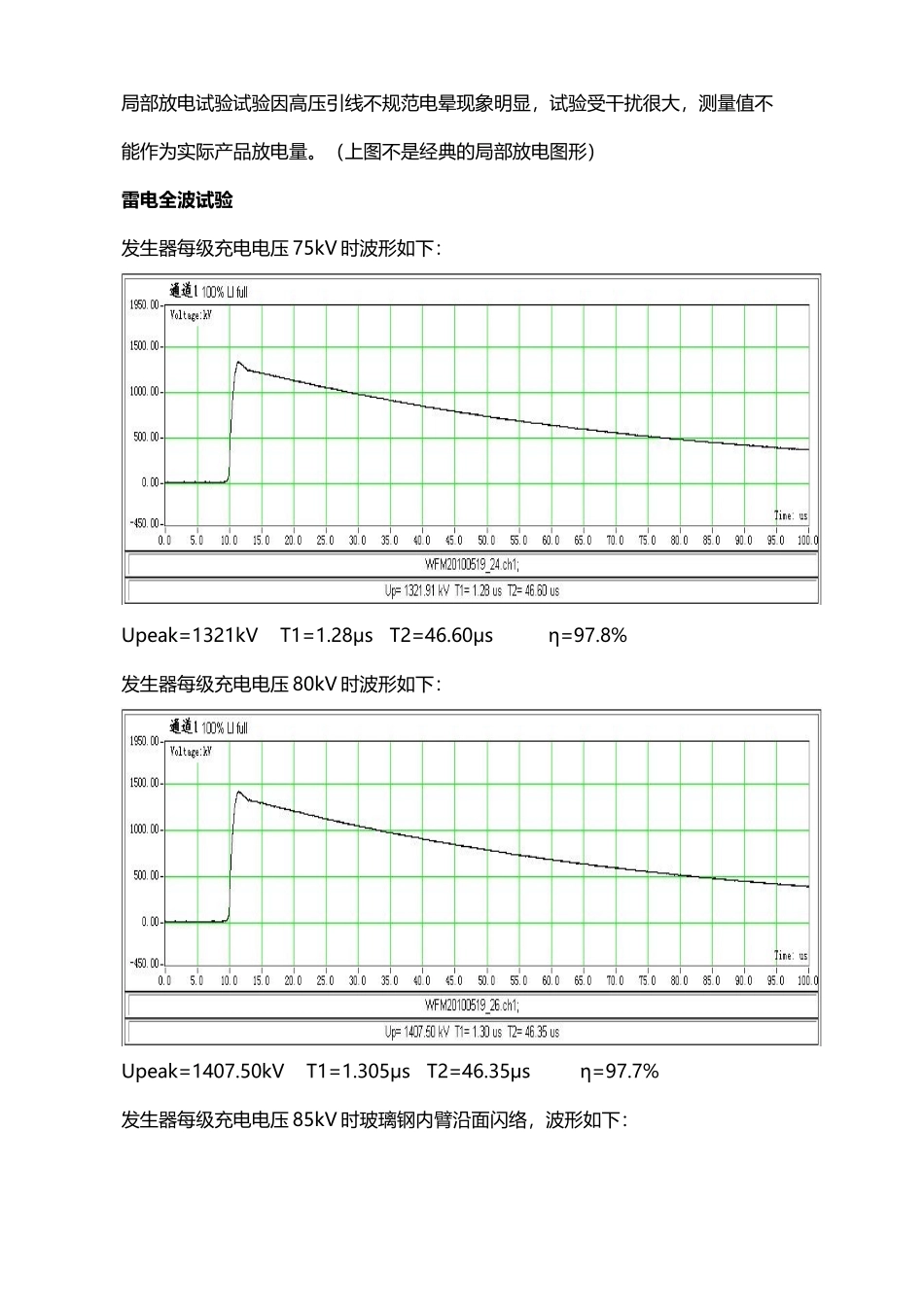

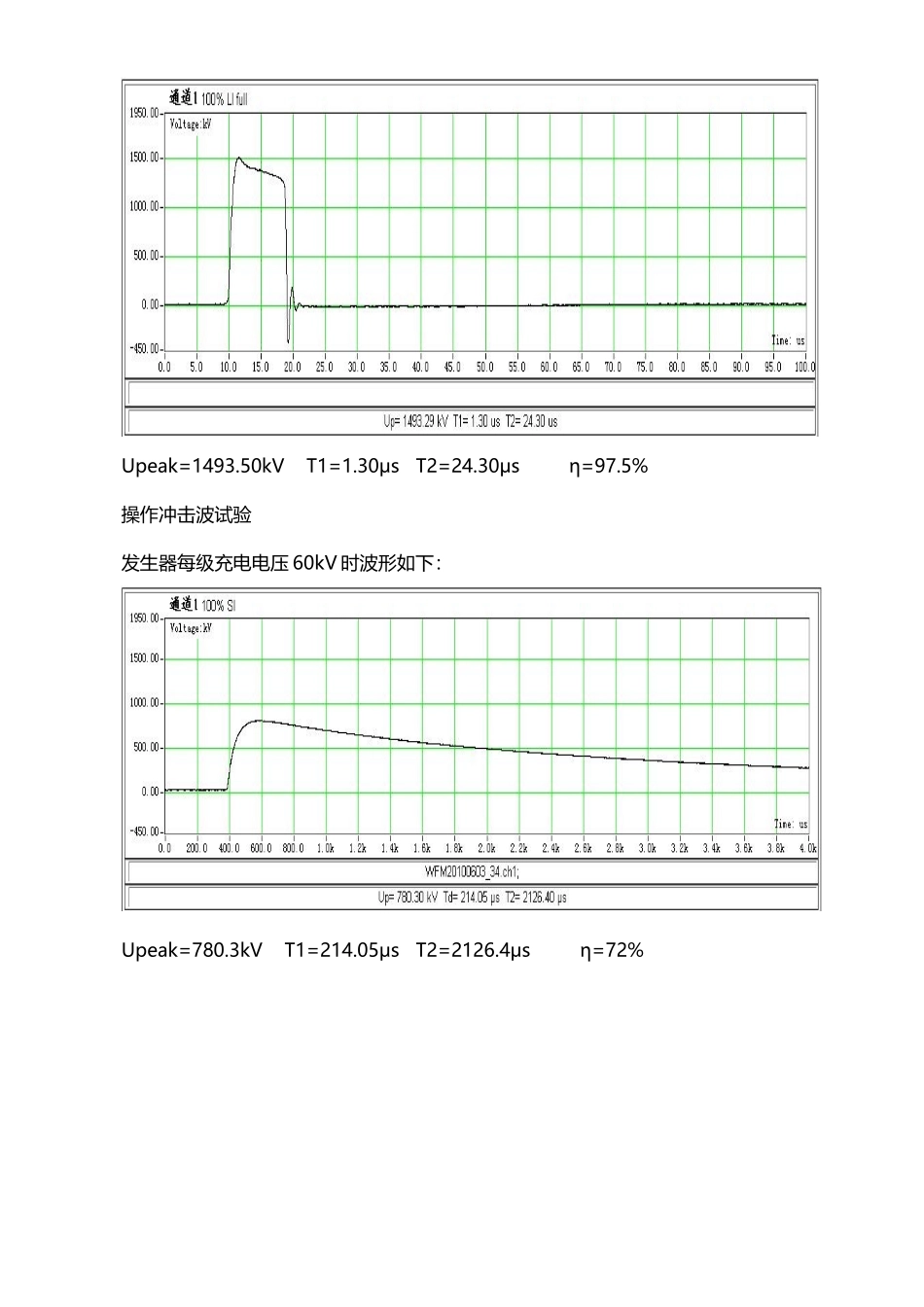

空心复合绝缘子电气试验汇报试验目的：检测空心复合绝缘子的局放，雷电，工频，操作冲击电气性能试验设备：3600kV 冲击电压发生器，1500kV 工频试验变压器，JFD-251 局放仪试验措施：将试品（未充 SF6）按实际运行方向垂直放置，上法兰接高压引线，下法兰接地。试验类型：雷电冲击电压试验，操作冲击电压试验，工频耐受试验，工频闪络电压试验，局部放电试验试验过程：1：气象条件: 温度： 25 ℃ 相对湿度 65 % 大气压强： kpa（无测量仪器）试品型号：FKW1-252/16·0 图纸规定雷电耐受电压：950 kV绝缘距离：2040 局放：174 kV 下不不小于 3PC局部放电试验增益档： 3 ( 6 ) 校准脉冲值： 50 Pc校准电压： 1.0 V 校准电容： 50 Pf 局放量： 68.28 Pc局部放电试验试验因高压引线不规范电晕现象明显，试验受干扰很大，测量值不能作为实际产品放电量。（上图不是经典的局部放电图形）雷电全波试验发生器每级充电电压 75kV 时波形如下：Upeak=1321kV T1=1.28μs T2=46.60μs η=97.8%发生器每级充电电压 80kV 时波形如下：Upeak=1407.50kV T1=1.305μs T2=46.35μs η=97.7%发生器每级充电电压 85kV 时玻璃钢内臂沿面闪络，波形如下：Upeak=1493.50kV T1=1.30μs T2=24.30μs η=97.5%操作冲击波试验发生器每级充电电压 60kV 时波形如下：Upeak=780.3kV T1=214.05μs T2=2126.4μs η=72%Upeak=776.3kV T1=210.73μs T2=2120.4μs η=71%发生器每级充电电压 65kV 时波形如下：Upeak=845.1kV T1=214.41μs T2=2138.0μs η=72%Upeak=854.46kV T1=213.98μs T2=2149.2μs η=72%Upeak=777.86kV T1=125.61μs T2=118.4μs η=65%Upeak=762.83kV T1=119.44μs T2=113.6μs η=65%工频耐受试验序号耐受电压闪络电压备注1460kV626 kV2：气象条件: 温度： 25 ℃ 相对湿度 65 % 大气压强： kpa（无测量仪器）试品型号：FKW1-550/20·0 图纸规定雷电耐受电压：1675 kV绝缘距离：4170 试验日期：-6-4图纸规定操作耐受电压：1175 kV雷电试验发生器每级充电电压 95kV 时波形如下：Upeak=1667.81kV T1=1.36μs T2=47.16μs η=97.4%发生器每级充电电压 100kV 时波形如下：Upeak=1675.86kV T1=1.34μs T2=47.26μs η=93.0%发生器每级充电电压 110kV 时波形如下Upeak=1836.66kV T1=1.35s T2=48.23μs η=92.0%发生器每级充电电压 120kV 时波形如下Upeak=.07kV...
