2025年电路分析试题和答案全套

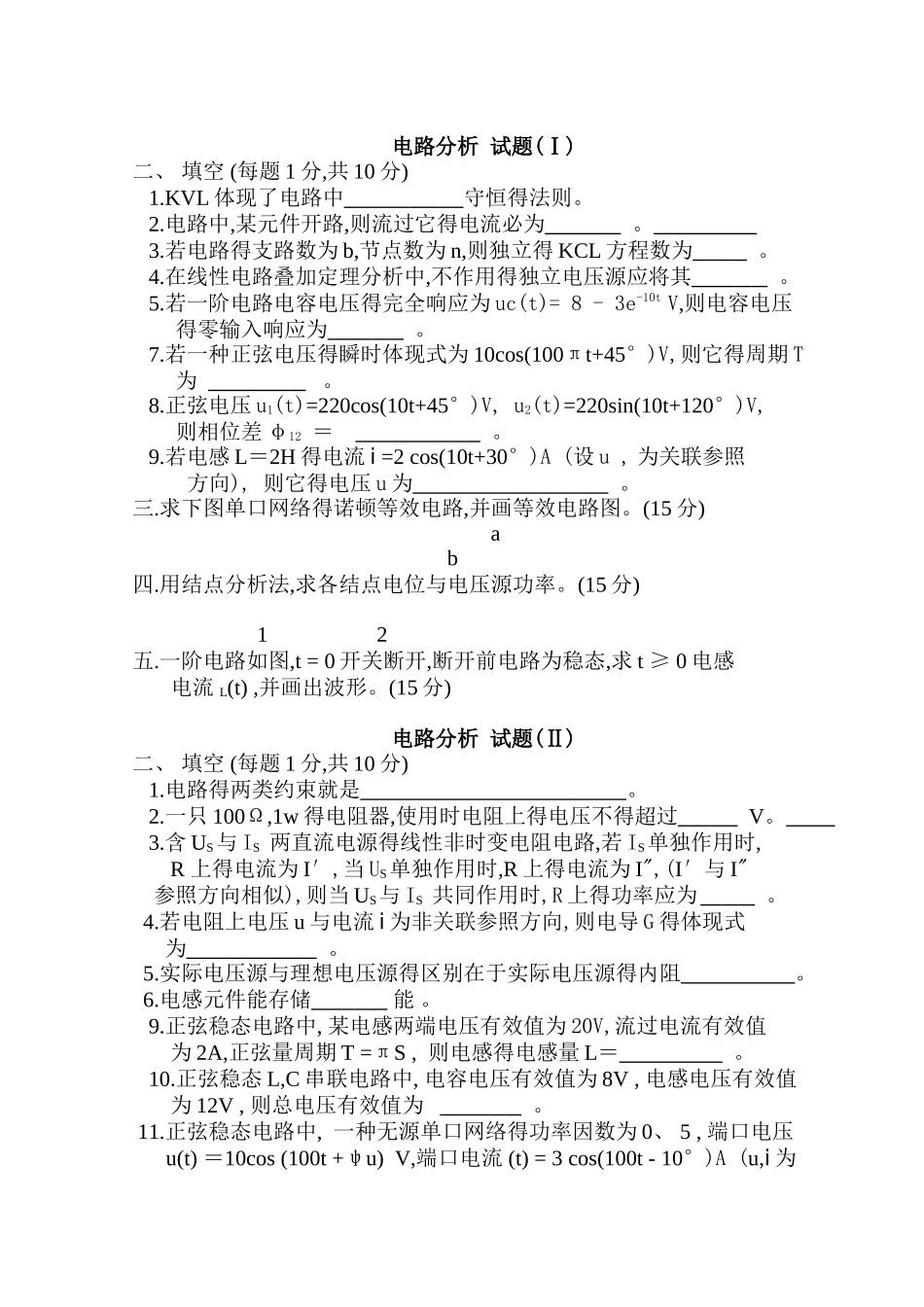

2025年电路分析试题和答案全套_第1页
1/7

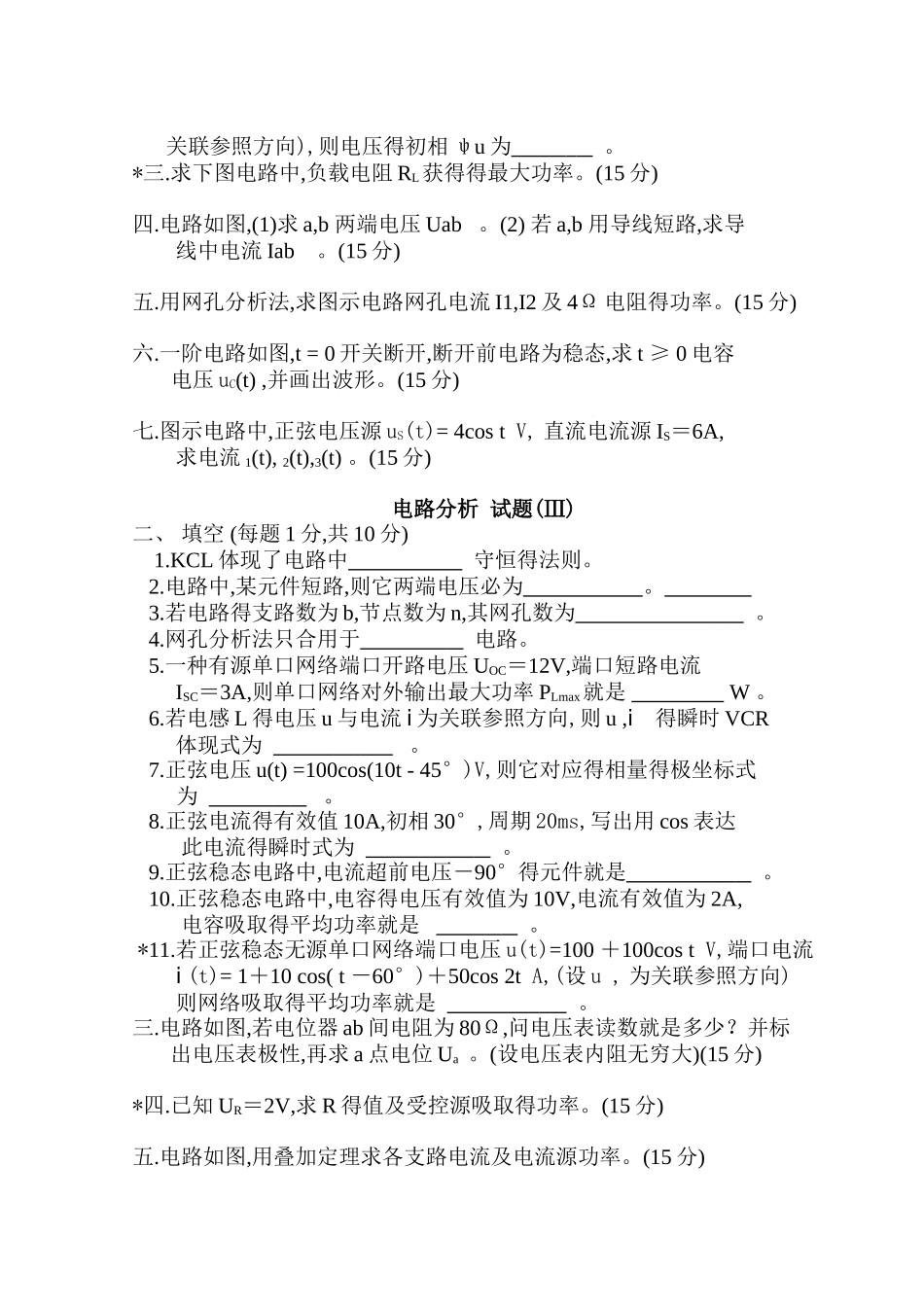

2025年电路分析试题和答案全套_第2页
2/7

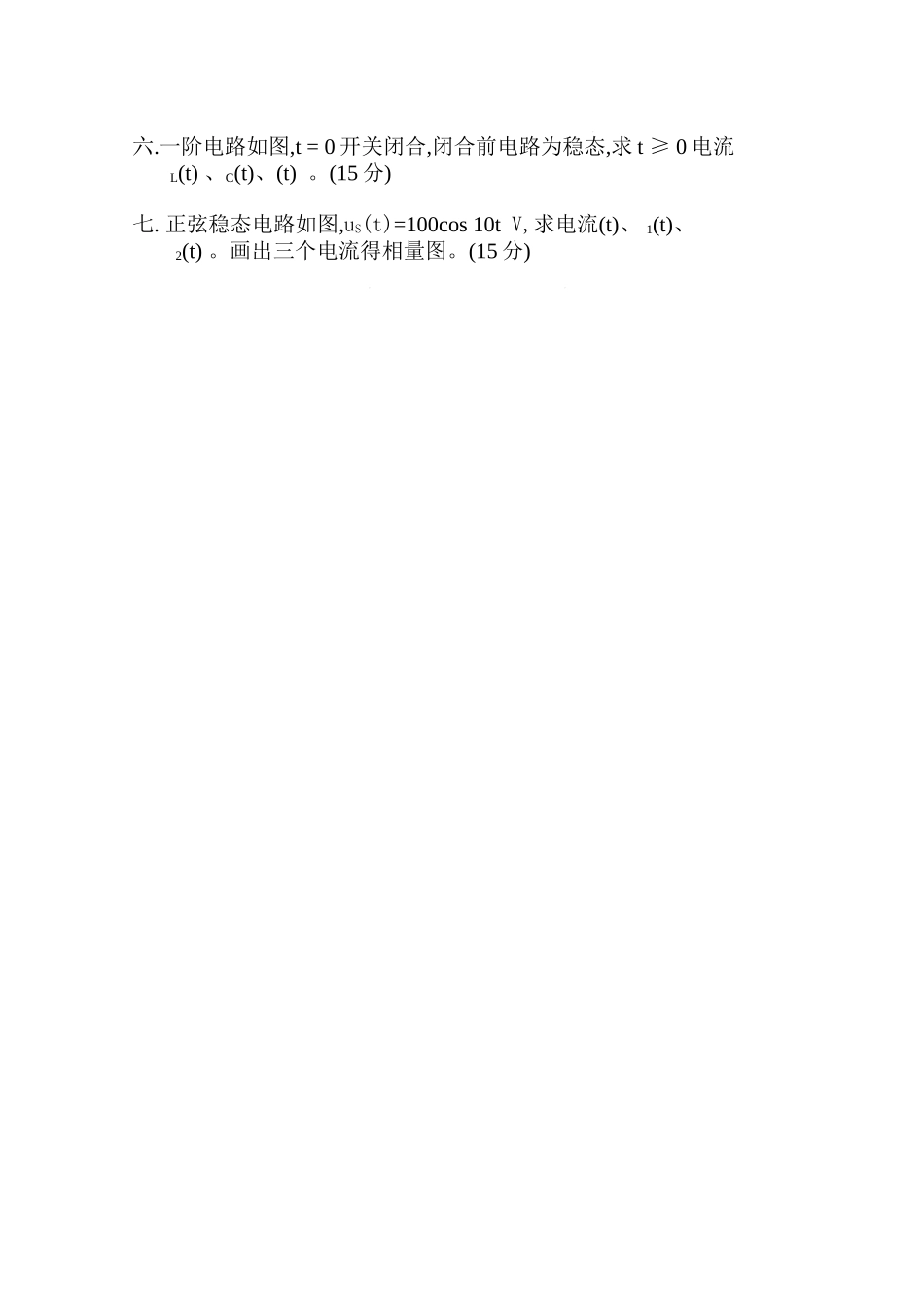

2025年电路分析试题和答案全套_第3页
3/7
电路分析 试题(Ⅰ)二、 填空 (每题 1 分,共 10 分) 1.KVL 体现了电路中 守恒得法则。 2.电路中,某元件开路,则流过它得电流必为 。 3.若电路得支路数为 b,节点数为 n,则独立得 KCL 方程数为 。 4.在线性电路叠加定理分析中,不作用得独立电压源应将其 。 5.若一阶电路电容电压得完全响应为 uc(t)= 8 - 3e-10t V,则电容电压 得零输入响应为 。 7.若一种正弦电压得瞬时体现式为 10cos(100πt+45°)V,则它得周期 T 为 。 8.正弦电压 u1(t)=220cos(10t+45°)V, u2(t)=220sin(10t+120°)V, 则相位差 φ12 = 。 9.若电感 L=2H 得电流 i =2 cos(10t+30°)A (设 u , 为关联参照方向), 则它得电压 u 为 。三.求下图单口网络得诺顿等效电路,并画等效电路图。(15 分) a b四.用结点分析法,求各结点电位与电压源功率。(15 分) 1 2五.一阶电路如图,t = 0 开关断开,断开前电路为稳态,求 t ≥ 0 电感电流 L(t) ,并画出波形。(15 分) 电路分析 试题(Ⅱ)二、 填空 (每题 1 分,共 10 分) 1.电路得两类约束就是 。 2.一只 100Ω,1w 得电阻器,使用时电阻上得电压不得超过 V。 3.含 US与 IS 两直流电源得线性非时变电阻电路,若 IS单独作用时, R 上得电流为 I′,当 US单独作用时,R 上得电流为 I",(I′与 I" 参照方向相似),则当 US与 IS 共同作用时,R 上得功率应为 。 4.若电阻上电压 u 与电流 i 为非关联参照方向,则电导 G 得体现式 为 。 5.实际电压源与理想电压源得区别在于实际电压源得内阻 。 6.电感元件能存储 能 。 9.正弦稳态电路中, 某电感两端电压有效值为 20V,流过电流有效值 为 2A,正弦量周期 T =πS , 则电感得电感量 L= 。 10.正弦稳态 L,C 串联电路中, 电容电压有效值为 8V , 电感电压有效值 为 12V , 则总电压有效值为 。 11.正弦稳态电路中, 一种无源单口网络得功率因数为 0、 5 , 端口电压u(t) =10cos (100t +ψu) V,端口电流 (t) = 3 cos(100t - 10°)A (u,i 为 关联参照方向),则电压得初相 ψu 为 。*三.求下图电路中,负载电阻 RL获得得最大功率。(15 分) 四.电路如图,(1)求 a,b 两端电压 Uab 。(2) 若 a,b 用导线短路,求导 线中电流 Iab 。(15 分) 五.用网孔分析法,求图示电路网孔电流 I1,I2 及 4Ω 电阻得功率。(15 分) 六.一阶电路如图,t = 0 开关...
