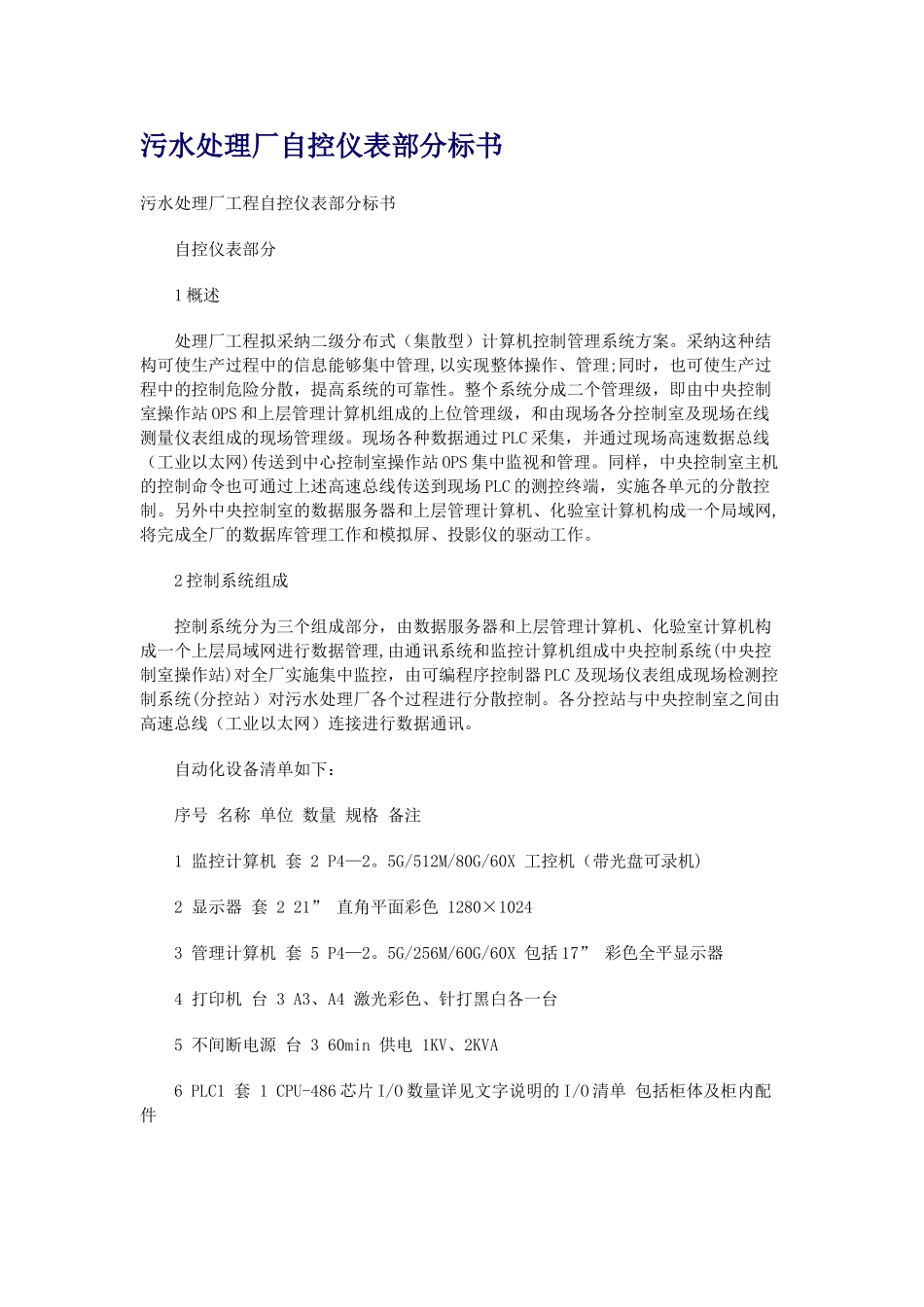

污水处理厂自控仪表部分标书污水处理厂工程自控仪表部分标书 自控仪表部分 1 概述 处理厂工程拟采纳二级分布式（集散型）计算机控制管理系统方案
采纳这种结构可使生产过程中的信息能够集中管理,以实现整体操作、管理;同时，也可使生产过程中的控制危险分散，提高系统的可靠性
整个系统分成二个管理级，即由中央控制室操作站 OPS 和上层管理计算机组成的上位管理级，和由现场各分控制室及现场在线测量仪表组成的现场管理级
现场各种数据通过 PLC 采集，并通过现场高速数据总线（工业以太网)传送到中心控制室操作站 OPS 集中监视和管理
同样，中央控制室主机的控制命令也可通过上述高速总线传送到现场 PLC 的测控终端，实施各单元的分散控制
另外中央控制室的数据服务器和上层管理计算机、化验室计算机构成一个局域网,将完成全厂的数据库管理工作和模拟屏、投影仪的驱动工作
2 控制系统组成 控制系统分为三个组成部分，由数据服务器和上层管理计算机、化验室计算机构成一个上层局域网进行数据管理,由通讯系统和监控计算机组成中央控制系统(中央控制室操作站)对全厂实施集中监控，由可编程序控制器 PLC 及现场仪表组成现场检测控制系统(分控站）对污水处理厂各个过程进行分散控制
各分控站与中央控制室之间由高速总线（工业以太网）连接进行数据通讯
自动化设备清单如下： 序号 名称 单位 数量 规格 备注 1 监控计算机 套 2 P4—2
5G/512M/80G/60X 工控机（带光盘可录机) 2 显示器 套 2 21” 直角平面彩色 1280×1024 3 管理计算机 套 5 P4—2
5G/256M/60G/60X 包括 17” 彩色全平显示器 4 打印机 台 3 A3、A4 激光彩色、针打黑白各一台 5 不间断电源 台 3 60min 供电 1KV、2KVA 6 PLC1 套 1 CPU-486 芯片 I/O 数量
