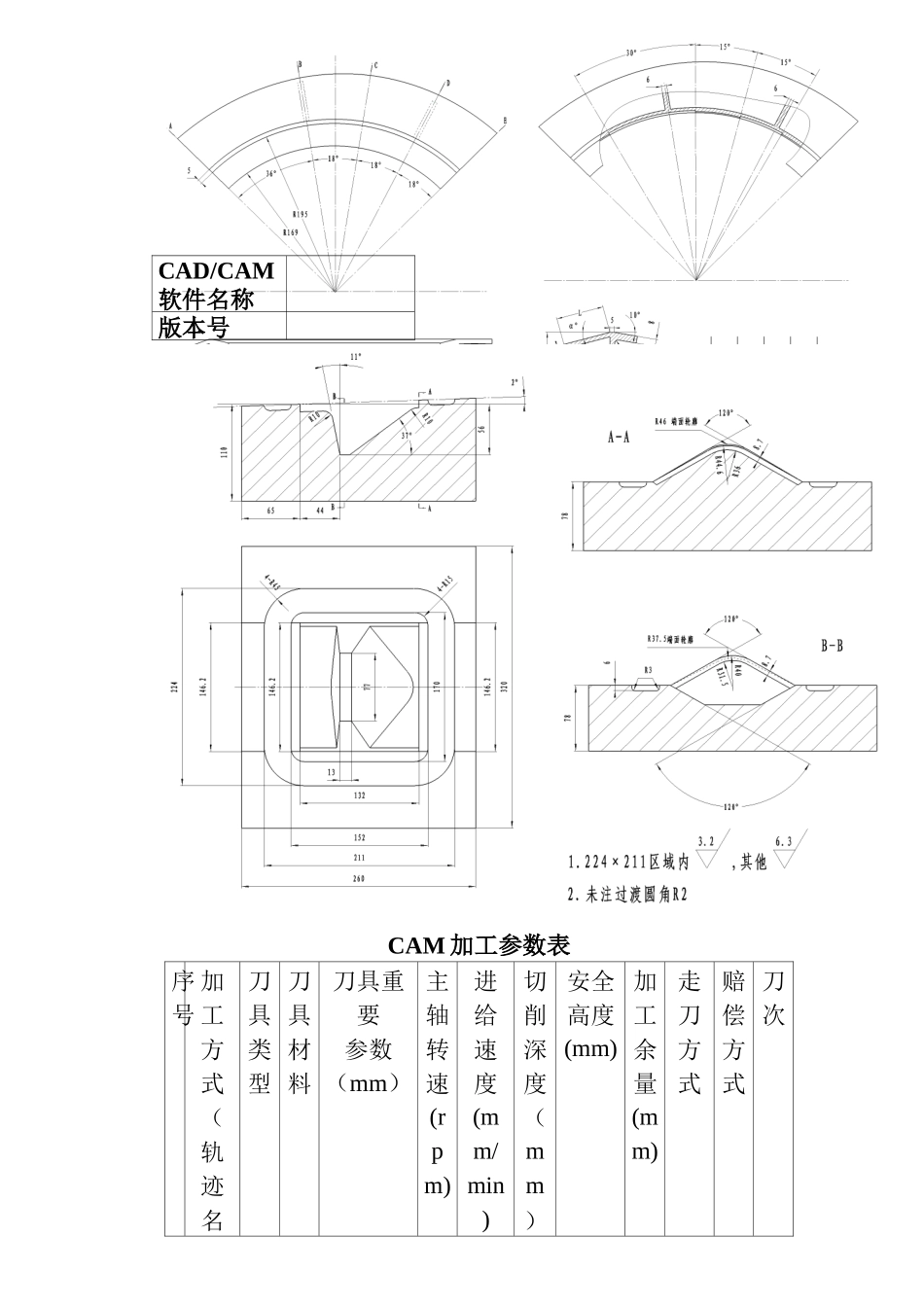

数控技能大赛数控铣/加工中心软件应用竞赛模拟题(学生组)注意事项1． 请选手在试卷的标封处填写您的工作单位、姓名和准考证号2．选手须在每题小格内申明所使用的 CAD/CAM 系统（模块）名称和版本号3．上机做题前须先在本机的硬盘 D 上以准考证号为名建立自己文献夹并注意随时保留文献4．竞赛结束前须在指定地址备份所有上机成果5．考试时间为 120 分钟题号一二三总分审核人分数得 分评 分人一．根据图示尺寸，完毕零件的三维曲面或实体造型（建模），并以准考证号加 ma 为文献名，保留为所用 CAD/CAM系统的造型文献。（本题满分 5 分）得 分评 分人CAD/CAM软件名称版本号二. 已知毛坯尺寸为 322mmX262mmX114mm,底面（基准面）已经精加工，请生成零件的加工造型，参数生成零件的造型、完毕柱面 A,平面 B 和 C 三个面的精加工轨迹，填写空缺的加工参数表并将完毕的造型和加工轨迹，以准考证号加 mb 为文献名保留为.mxe 格式文献。（本题满分 5 分）CAM 加工参数表序号加工方式（轨迹名刀具类型刀具材料刀具重要参数（mm）主轴转速(rpm)进给速度(mm/min)切削深度（mm）安全高度(mm)加工余量(mm)走刀方式赔偿方式刀次CAD/CAM软件名称版本号称）刀具直径刀角半径刀刃长度数控技能大赛数控铣/加工中心软件应用竞赛样题(职工组)注意事项2． 请选手在试卷的标封处填写您的工作单位、姓名和准考证号2．选手须在每题小格内申明所使用的 CAD/CAM 系统（模块）名称和版本号3．上机做题前须先在本机的硬盘 D 上以准考证号为名建立自己文献夹并注意随时保留文献4．竞赛结束前须在指定地址备份所有上机成果5．考试时间为 120 分钟题号一二三总分审核人分数得 分评 分人一．根据图示尺寸，完毕零件的三维曲面或实体造型（建模），并以准考证号加 ma 为文献名，保留为所用 CAD/CAM系统的造型文献（本题满分 5 分）得 分评 分人二 . 某 锻 模 零 件 图 尺 寸 如 下 图 所 示 ， 已 知 毛 坯 尺 寸 为322mmX262mmX114mm,材料为 45 调质，底面（基准面）已经完毕精加工，请先完毕零件的加工造型，然后生成零件的 3～2 轴粗精加工轨迹，规定：（1）合理安排加工工艺路线,选用合适的夹具并建立加工坐标系；CAD/CAM软件名称版本号（2）根据生成的加工轨迹填写合理的加工参数（不需要的参数可不填）；（3）保留所有的造型和轨迹文献。（本题满分 5 分）CAM 加工参数表序号加工方式（轨迹名刀具...
