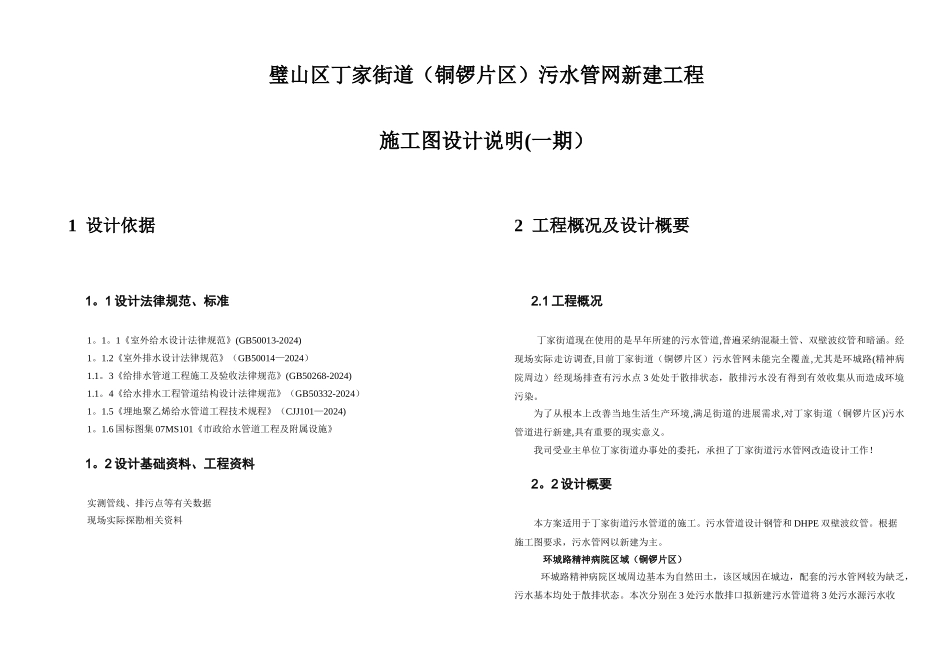

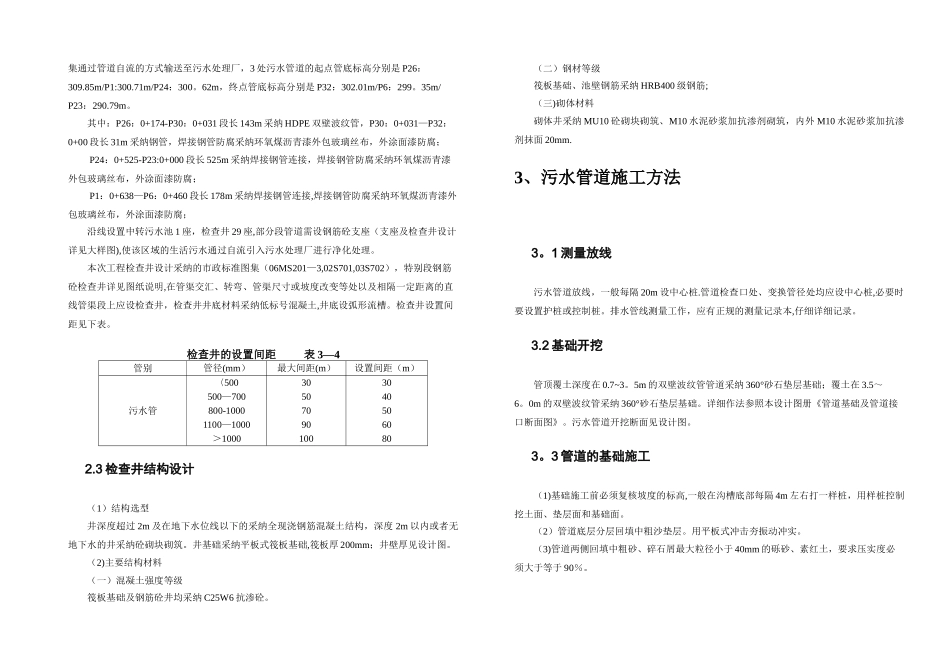

璧山区丁家街道（铜锣片区）污水管网新建工程施工图设计说明(一期）1 设计依据1。1 设计法律规范、标准1。1。1《室外给水设计法律规范》(GB50013-2024)1。1.2《室外排水设计法律规范》（GB50014—2024）1.1。3《给排水管道工程施工及验收法律规范》(GB50268-2024)1.1。4《给水排水工程管道结构设计法律规范》（GB50332-2024）1。1.5《埋地聚乙烯给水管道工程技术规程》（CJJ101—2024)1。1.6 国标图集 07MS101《市政给水管道工程及附属设施》1。2 设计基础资料、工程资料实测管线、排污点等有关数据现场实际探勘相关资料2 工程概况及设计概要2.1 工程概况丁家街道现在使用的是早年所建的污水管道,普遍采纳混凝土管、双壁波纹管和暗涵。经现场实际走访调查,目前丁家街道（铜锣片区）污水管网未能完全覆盖,尤其是环城路(精神病院周边）经现场排查有污水点 3 处处于散排状态，散排污水没有得到有效收集从而造成环境污染。为了从根本上改善当地生活生产环境,满足街道的进展需求,对丁家街道（铜锣片区)污水管道进行新建,具有重要的现实意义。我司受业主单位丁家街道办事处的委托，承担了丁家街道污水管网改造设计工作！2。2 设计概要本方案适用于丁家街道污水管道的施工。污水管道设计钢管和 DHPE 双壁波纹管。根据施工图要求，污水管网以新建为主。环城路精神病院区域（铜锣片区） 环城路精神病院区域周边基本为自然田土，该区域因在城边，配套的污水管网较为缺乏，污水基本均处于散排状态。本次分别在 3 处污水散排口拟新建污水管道将 3 处污水源污水收集通过管道自流的方式输送至污水处理厂，3 处污水管道的起点管底标高分别是 P26：309.85m/P1:300.71m/P24：300。62m，终点管底标高分别是 P32：302.01m/P6：299。35m/P23：290.79m。其中：P26：0+174-P30：0+031 段长 143m 采纳 HDPE 双壁波纹管，P30：0+031—P32：0+00 段长 31m 采纳钢管，焊接钢管防腐采纳环氧煤沥青漆外包玻璃丝布，外涂面漆防腐； P24：0+525-P23:0+000 段长 525m 采纳焊接钢管连接，焊接钢管防腐采纳环氧煤沥青漆外包玻璃丝布，外涂面漆防腐； P1：0+638—P6：0+460 段长 178m 采纳焊接钢管连接,焊接钢管防腐采纳环氧煤沥青漆外包玻璃丝布，外涂面漆防腐；沿线设置中转污水池 1 座，检查井 29 座,部分段管道需设钢筋砼支座（支座及检查井设计详见大样图),使该区域的生活污水通过自流引入污水处理厂进行净化处理。本次工程检查井设计采...
