污水管道设计参数

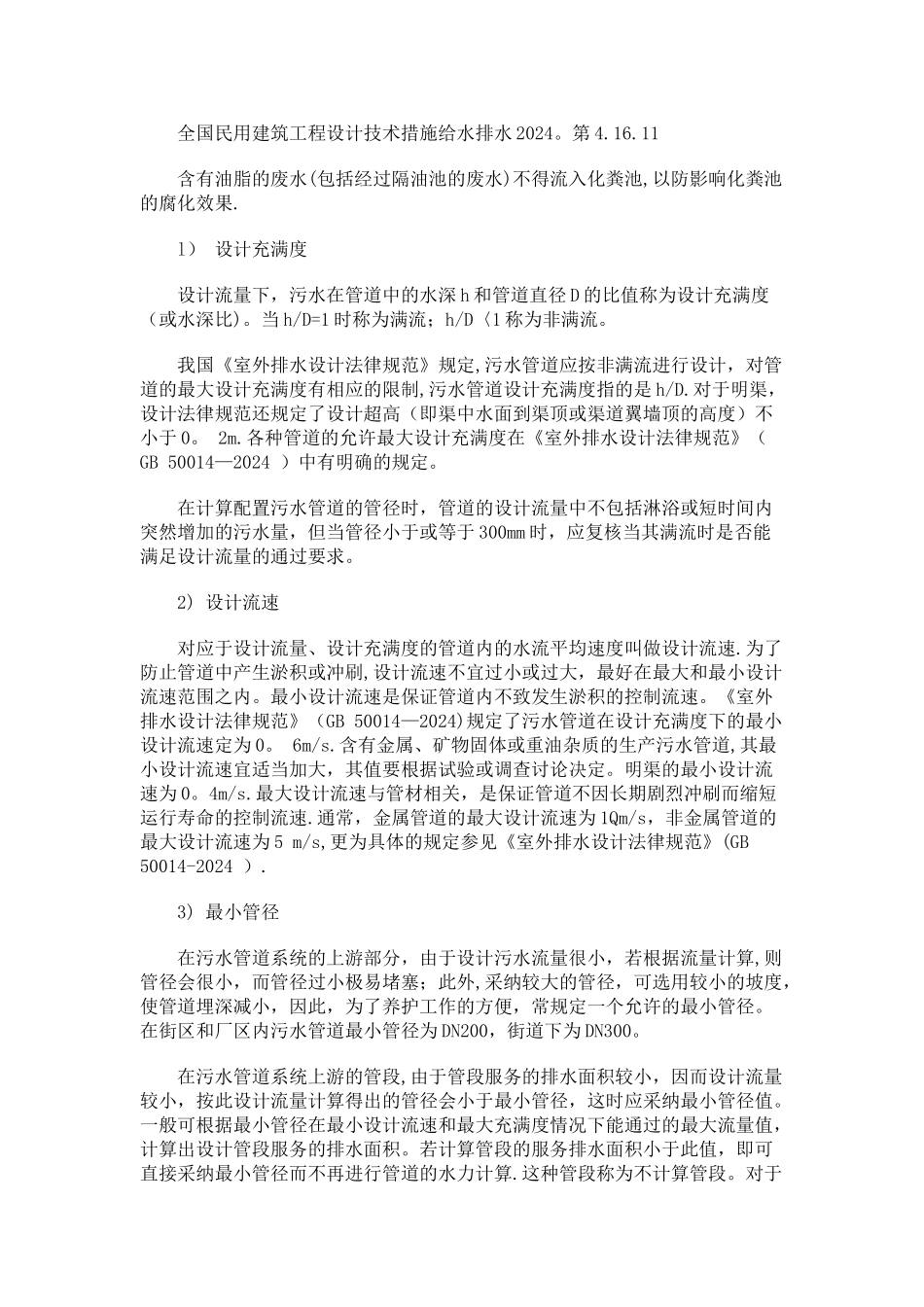

污水管道设计参数_第1页
1/4
污水管道设计参数_第2页
2/4
污水管道设计参数_第3页
3/4
全国民用建筑工程设计技术措施给水排水 2024。第 4.16.11含有油脂的废水(包括经过隔油池的废水)不得流入化粪池,以防影响化粪池的腐化效果.l) 设计充满度设计流量下,污水在管道中的水深 h 和管道直径 D 的比值称为设计充满度(或水深比)。当 h/D=1 时称为满流;h/D〈1 称为非满流。我国《室外排水设计法律规范》规定,污水管道应按非满流进行设计,对管道的最大设计充满度有相应的限制,污水管道设计充满度指的是 h/D.对于明渠,设计法律规范还规定了设计超高(即渠中水面到渠顶或渠道翼墙顶的高度)不小于 0。 2m.各种管道的允许最大设计充满度在《室外排水设计法律规范》( GB 50014—2024 )中有明确的规定。在计算配置污水管道的管径时,管道的设计流量中不包括淋浴或短时间内突然增加的污水量,但当管径小于或等于 300mm 时,应复核当其满流时是否能满足设计流量的通过要求。2) 设计流速对应于设计流量、设计充满度的管道内的水流平均速度叫做设计流速.为了防止管道中产生淤积或冲刷,设计流速不宜过小或过大,最好在最大和最小设计流速范围之内。最小设计流速是保证管道内不致发生淤积的控制流速。《室外排水设计法律规范》(GB 50014—2024)规定了污水管道在设计充满度下的最小设计流速定为 0。 6m/s.含有金属、矿物固体或重油杂质的生产污水管道,其最小设计流速宜适当加大,其值要根据试验或调查讨论决定。明渠的最小设计流速为 0。4m/s.最大设计流速与管材相关,是保证管道不因长期剧烈冲刷而缩短运行寿命的控制流速.通常,金属管道的最大设计流速为 1Qm/s,非金属管道的最大设计流速为 5 m/s,更为具体的规定参见《室外排水设计法律规范》(GB 50014-2024 ).3) 最小管径在污水管道系统的上游部分,由于设计污水流量很小,若根据流量计算,则管径会很小,而管径过小极易堵塞;此外,采纳较大的管径,可选用较小的坡度,使管道埋深减小,因此,为了养护工作的方便,常规定一个允许的最小管径。在街区和厂区内污水管道最小管径为 DN200,街道下为 DN300。在污水管道系统上游的管段,由于管段服务的排水面积较小,因而设计流量较小,按此设计流量计算得出的管径会小于最小管径,这时应采纳最小管径值。一般可根据最小管径在最小设计流速和最大充满度情况下能通过的最大流量值,计算出设计管段服务的排水面积。若计算管段的服务排水面积小于此值,即可直接采纳最小管径而不再进行管道的水力计算.这种管段称为不计算...
