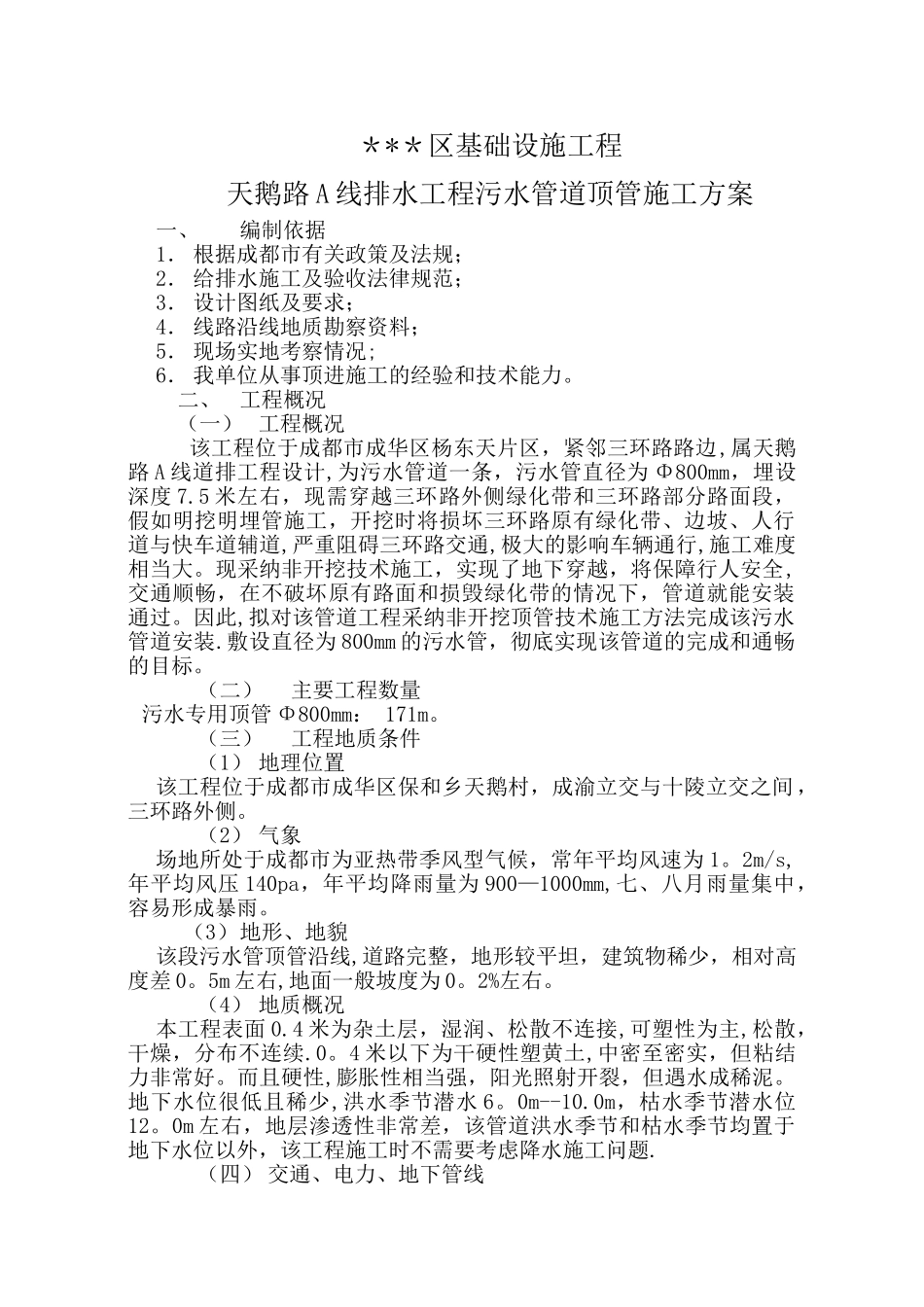

＊*＊区基础设施工程天鹅路 A 线排水工程污水管道顶管施工方案一、编制依据1． 根据成都市有关政策及法规；2． 给排水施工及验收法律规范；3． 设计图纸及要求；4． 线路沿线地质勘察资料；5． 现场实地考察情况;6． 我单位从事顶进施工的经验和技术能力。二、工程概况（一） 工程概况 该工程位于成都市成华区杨东天片区，紧邻三环路路边,属天鹅路 A 线道排工程设计,为污水管道一条，污水管直径为 Φ800mm，埋设深度 7.5 米左右，现需穿越三环路外侧绿化带和三环路部分路面段，假如明挖明埋管施工，开挖时将损坏三环路原有绿化带、边坡、人行道与快车道辅道,严重阻碍三环路交通,极大的影响车辆通行,施工难度相当大。现采纳非开挖技术施工，实现了地下穿越，将保障行人安全,交通顺畅，在不破坏原有路面和损毁绿化带的情况下，管道就能安装通过。因此,拟对该管道工程采纳非开挖顶管技术施工方法完成该污水管道安装.敷设直径为 800mm 的污水管，彻底实现该管道的完成和通畅的目标。（二）主要工程数量污水专用顶管 Φ800mm： 171m。（三）工程地质条件（1） 地理位置该工程位于成都市成华区保和乡天鹅村，成渝立交与十陵立交之间，三环路外侧。（2） 气象场地所处于成都市为亚热带季风型气候，常年平均风速为 1。2m/s,年平均风压 140pa，年平均降雨量为 900—1000mm,七、八月雨量集中，容易形成暴雨。（3）地形、地貌该段污水管顶管沿线,道路完整，地形较平坦，建筑物稀少，相对高度差 0。5m 左右,地面一般坡度为 0。2%左右。（4） 地质概况本工程表面 0.4 米为杂土层，湿润、松散不连接,可塑性为主,松散，干燥，分布不连续.0。4 米以下为干硬性塑黄土,中密至密实，但粘结力非常好。而且硬性,膨胀性相当强，阳光照射开裂，但遇水成稀泥。地下水位很低且稀少,洪水季节潜水 6。0m--10.0m，枯水季节潜水位12。0m 左右，地层渗透性非常差，该管道洪水季节和枯水季节均置于地下水位以外，该工程施工时不需要考虑降水施工问题.（四） 交通、电力、地下管线该管道施工正处于三环路大道旁，因此,道路十分通畅，管径不太大,而且重要较轻,吊车进入十分方便，就地利用原有道路就可以满足施工车辆的正常运行。现动力电接到施工现场内,可就地解决用电问题.同时需要自备发电机，以作备用.随时可以解决工程用电应急。根据设计图纸所提供数据，污水管埋深 7.5m 左右，除开挖外可能遇到的地下管线或障碍物较少，施工时为确保顺利顶...
