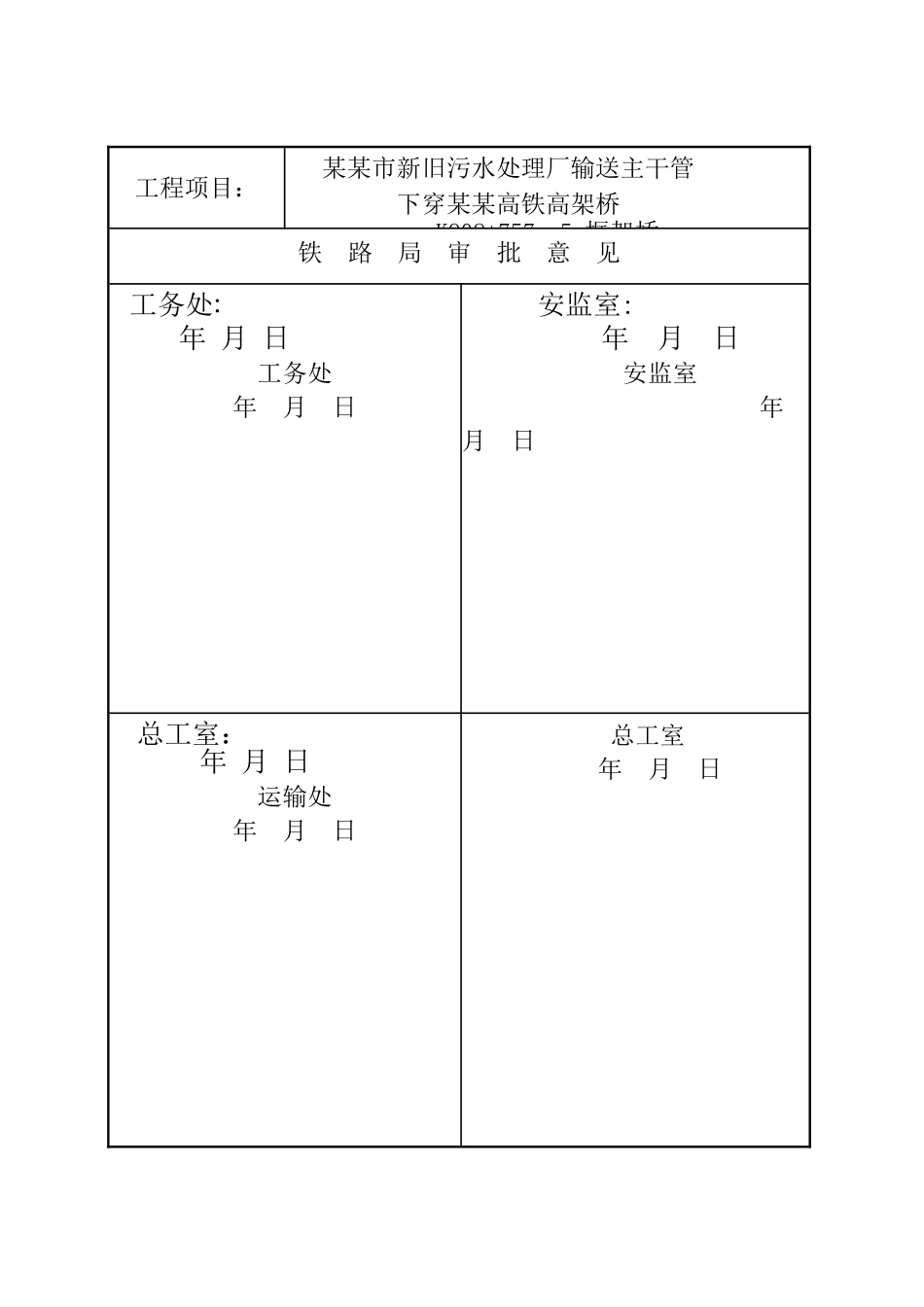

施 工 组 织 设 计工程项目：某某市新旧污水处理厂输送主干管 下穿某某高铁高架桥编 制: 审 核: 高铁科： 安调科: 批 准： 工务段（公章 ) 二 O 一三年六月施 工 组 织 设 计 报 审 表工程项目： 某某市新旧污水处理厂输送主干管 下穿某某高铁高架桥K908+757。5 框架桥 铁 路 局 审 批 意 见 工务处: 年 月 日 工务处 年 月 日 安监室: 年 月 日 安监室 年 月 日 总工室： 年 月 日 运输处 年 月 日 总工室 年 月 日 施 工 组 织 设 计 报 审 表某某市新旧污水处理厂输送主干管 下穿某某高铁高架桥施工组织措施 一、工程概况工程项目： 某某市新旧污水处理厂输送主干管 下穿某某高铁高架桥设计及监理单位审批意见 设计单位 年 月 日 监理单位 年 月 日某某市新旧污水处理厂输送主干管工程,是某某市重点工程，位于陕县大营乡辛店村附近，输送污水主干管道铺设至某某市快速通道陕县段时，需要由北向南,自下方穿越某某高铁客运专线一次.下穿点铁路里程为：K820+894。5，位于陕县特大桥 64 号与 65 号桥墩之间，污水管道里程为 K6+874，污水管道与铁路正交。 (一） 穿越处铁路现状工程位于某某客运专线某某南站至某某西站之间，铁路为双线，线间距 5m，采纳旭普林无碴轨道，电气化铁路，列车设计时速 350km/h。高架桥桥面宽 13。6m，上部结构采纳 32m 预应力混凝土简支箱梁，箱梁宽与桥面等宽:下部结构采纳空心板式墩，墩高 12m，横桥向宽 6。8m，顺桥向宽 3.4m，基础采纳群桩承台。承台尺寸为 10.1m（横桥向)*5.4（顺桥向）m*2m（承台高），基础桩采纳 8 根直径 1m 钻孔灌注桩.64 号桥墩桩长 44m，65 号桥墩桩长 47m.穿越处高铁通信设备、信号光电缆均在桥梁上侧通过,施工位置未发现铁路通信、信号及电力管线等铁路设施. （二）、穿越处水文地质状况： 工程所在区域地貌类型主要为阶地.地形较平整，场地高程范围 327。3-330.5 米。 地层主要由第四系全新统黄土状粉土组成，褐黄色，土质较均匀，大孔发育。稍湿，稍密，坚硬.中至高压缩性，具有湿陷性。 （三）、穿越方案 污水主干管分为进水管及回水管各 1 根，内径 1.2m，壁厚0。12m，材质为 Q235A 焊接钢管，工作压力 0.8mpa，控制压力1.2mpa，坡度为 1.518％.管道在某某客专 K820+894。5 处陕县特大桥第 64 号、65 号桥墩之间穿越。护管涵采纳厂制直径为 2m ...
