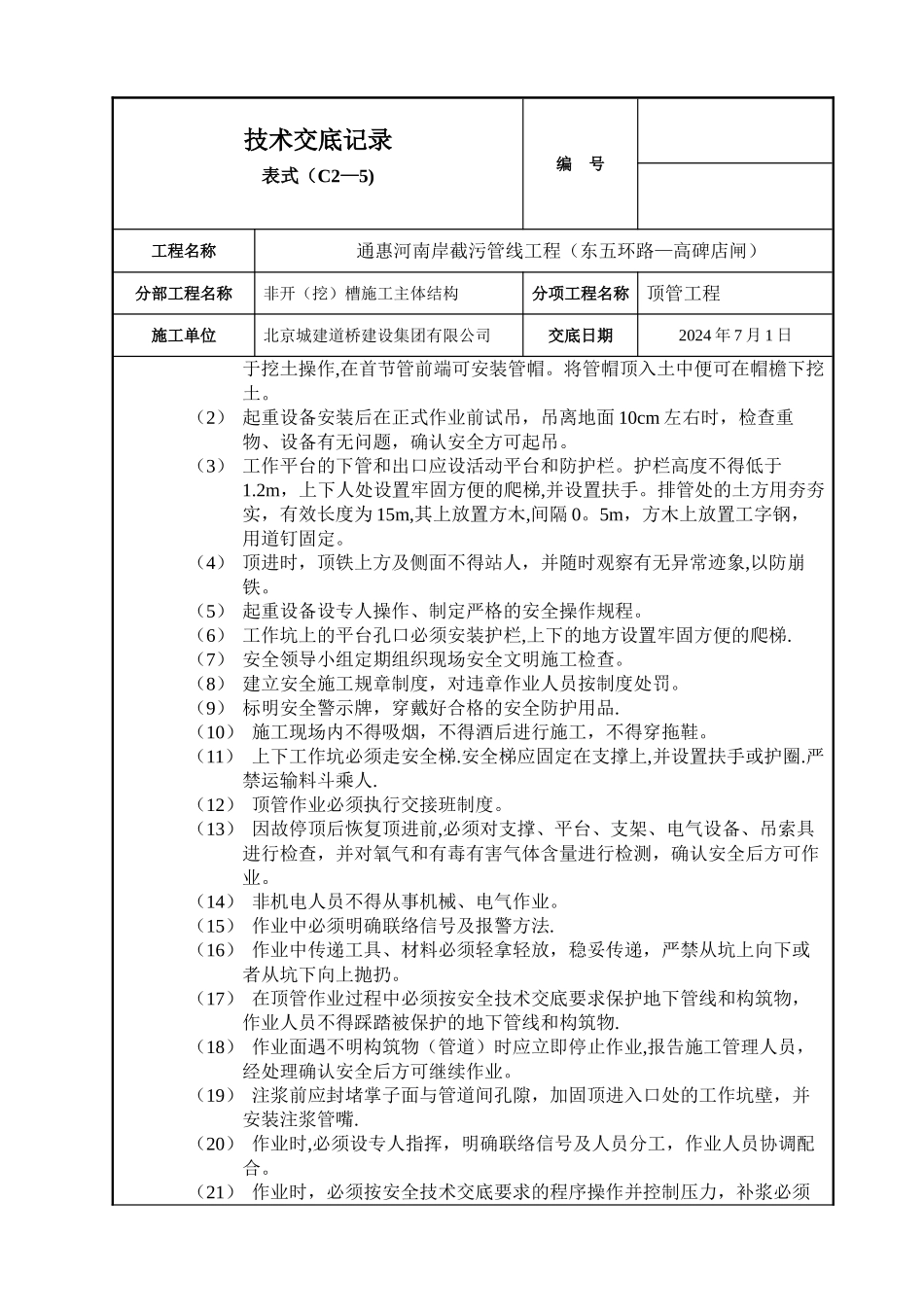

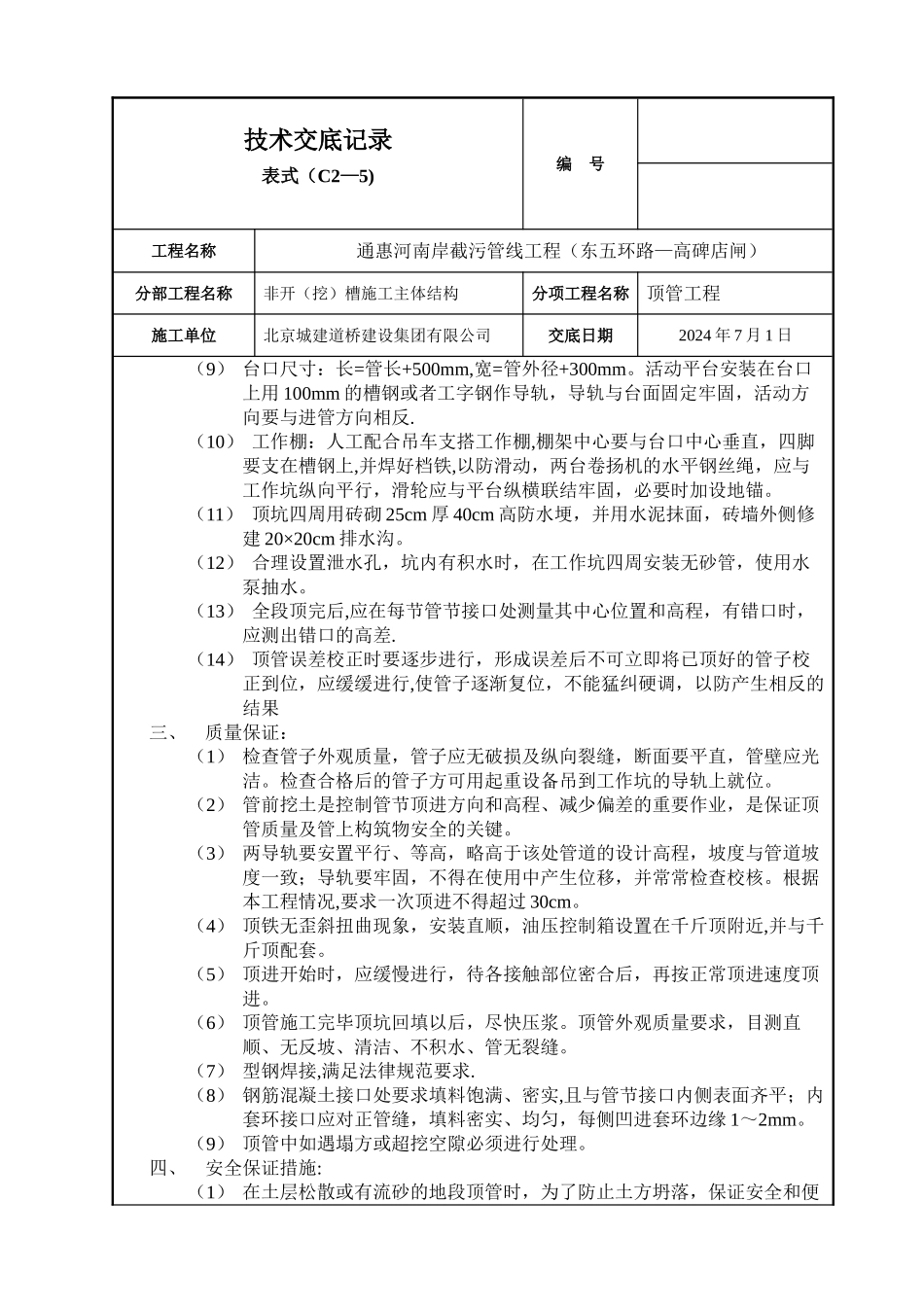

技术交底记录表式（C2—5)编 号工程名称通惠河南岸截污管线工程（东五环路—高碑店闸）分部工程名称非开（挖）槽施工主体结构分项工程名称顶管工程施工单位北京城建道桥建设集团有限公司交底日期2024 年 7 月 1 日交底内容：一、施工准备：（1） 地上地下物调查，并做好顶管施工过程中地下管线保护。确保顶管坑周围无地上、地下障碍物,并将施工场地平整完毕。（2） 人工、材料、机械就绪。（3） 测量放线已经到位。二、施工工艺、方法： 根据工作坑确定原则,将 5＃—-—18＃井作为顶管工作坑，分别向两侧顶进。井位关系等详见施工设计图.（1） 顶坑开挖时，视土质的情况对顶坑进行支护。（2） 将后背土壁修整平，使土壁面与管道顶进方向垂直,后背土体壁面应与后背墙紧贴，孔隙应用砂石料填塞密实.（3） 根据后背设计安装后背，采纳 4。5m 长 15×15 cm 的方木紧贴坑壁横排码放 4。0m 高，方木前立 4.0m 长 30#工字钢（立铁）6 根(间距 1m），方木和工字钢置入基础 1.0m 深。再将 2 根 30＃工字钢（横铁）放在立铁前,调整横铁,使千斤顶的着力点位于管端面垂直直径的 1/4 左右处，不小于组装后背高度的 1/3。（4） 导轨基础：基础采纳 C20 混凝土，厚度为 20cm，浇筑宽度较枕木长50cm，并在混凝土内部埋设 15cm×15cm 的方木作轨枕，使其能够承受较大的荷载；（5） 工作台：工作坑平台主梁采纳 30#工字钢 4 根,两端搭设长度不少于 2～2。5m，梁下加垫方木，主梁之间加焊横梁，以保持稳定，中间两根纵横梁，梁上铺方木或大板,台面要平整，并基本水平与周围自然地面应高出 300mm 以上，平台上满铺 150x150mm 方木.（6） 中心测量:采纳垂球拉线的方法进行测量，两垂球的距离尽可能的拉大，用水平尺测量头一节管前端的中心偏差。（7） 高程测量：用水准仪根据工作坑内设置的水准点标高，测头一节管前端与后端管内底高程，以掌握头一节管子的走向趋势。测量后应与工作坑内另一水准点闭合。（8） 校正：偏差为 1～2cm 时，在管子偏向的反侧适当超挖，而在偏向侧不超挖甚至留坎,形成阻力，使管在顶进中向阻力小的超挖侧向偏，逐渐回到设计位置。偏差大于 2cm，在使用上一种纠偏法不起作用的情况下，用方木的一端顶在管子偏向的另一侧内壁上，另一端斜撑在垫有木板的管前土壤上，支顶牢固后，即可顶进，在配合上一种方法，边顶边支。利用顶进时斜支撑分力产生的阻力,使顶管向阻力小的一侧校正。技术...
