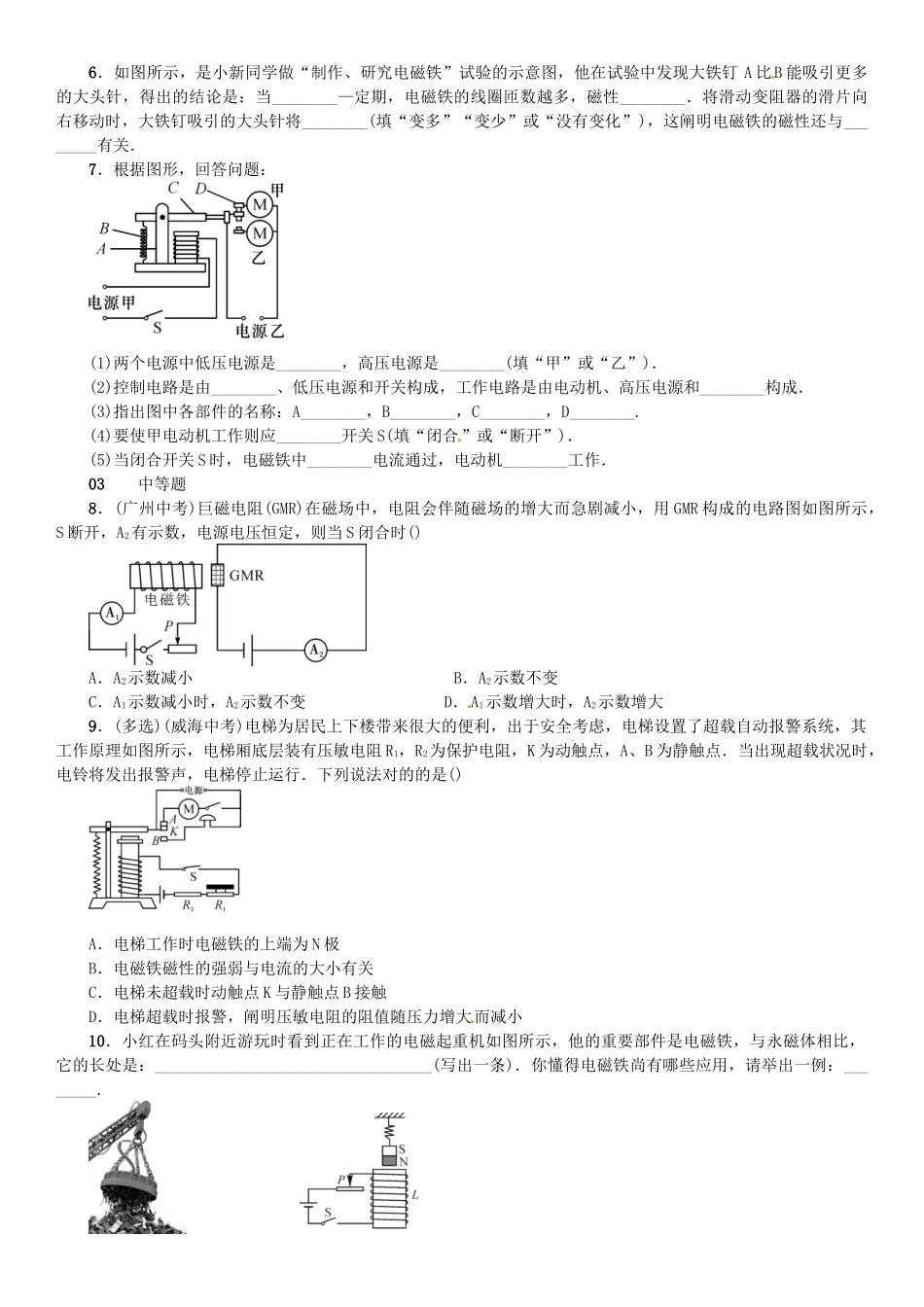

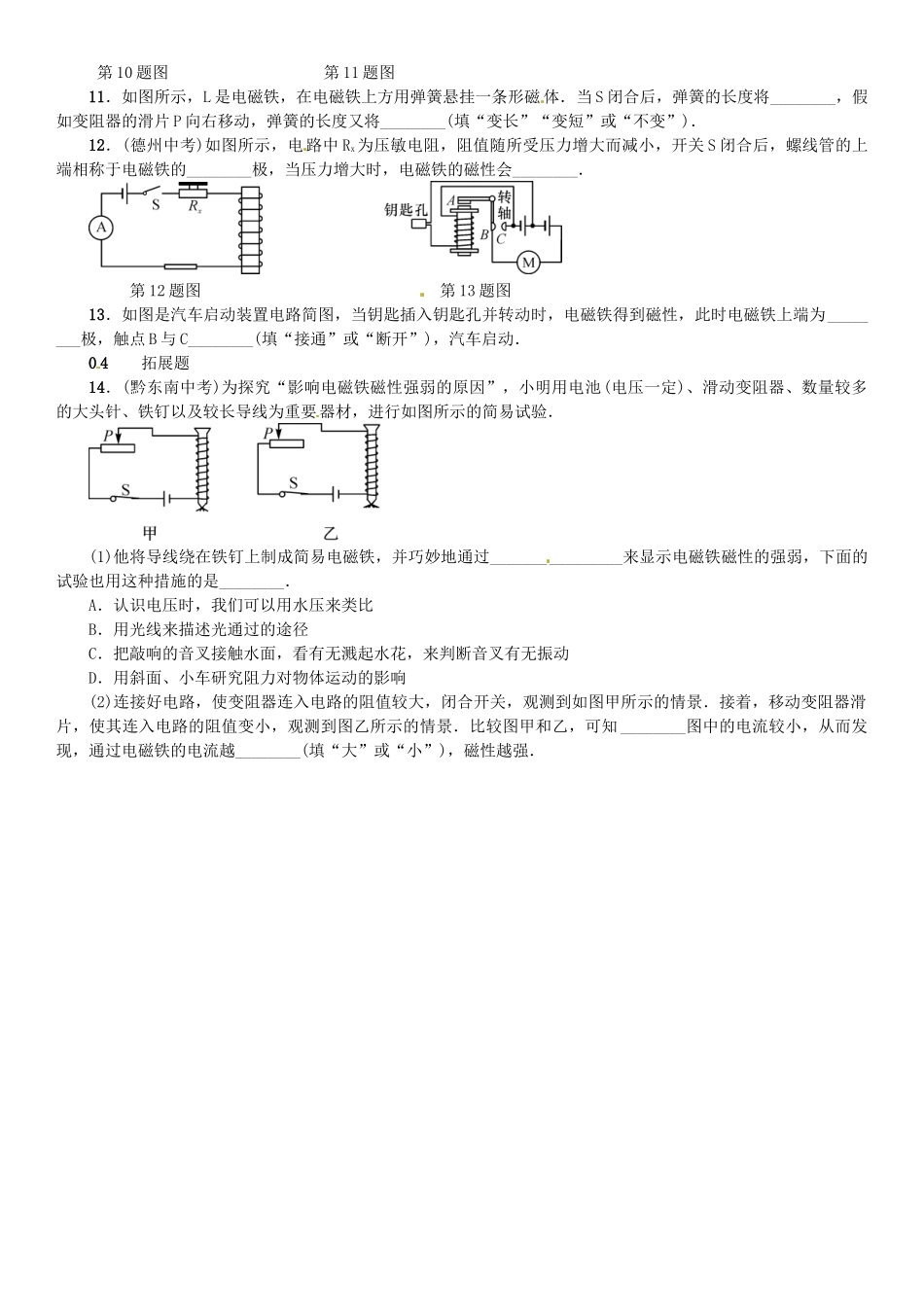

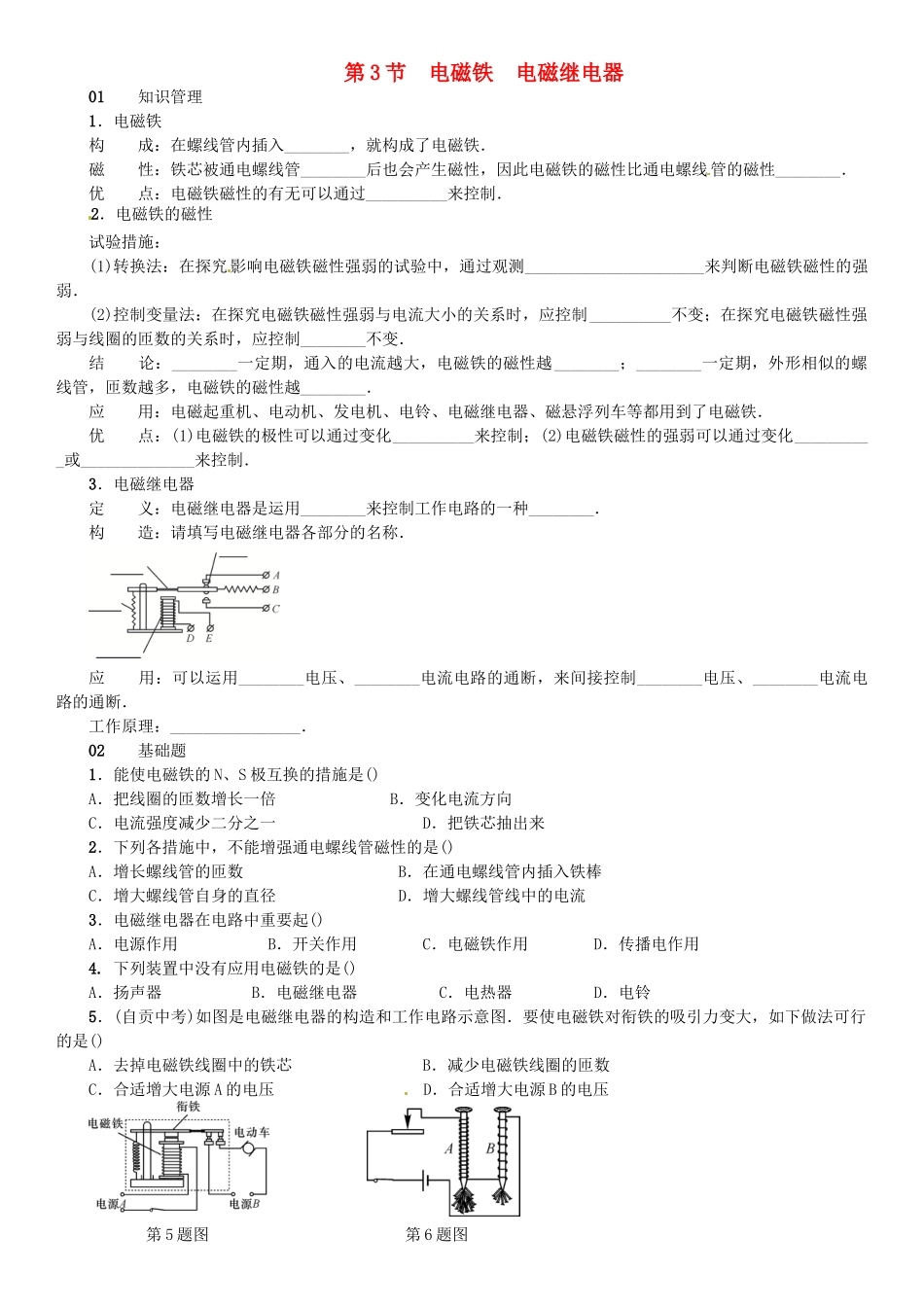

第 3 节 电磁铁 电磁继电器01 知识管理1．电磁铁构 成：在螺线管内插入________，就构成了电磁铁．磁 性：铁芯被通电螺线管________后也会产生磁性，因此电磁铁的磁性比通电螺线管的磁性________．优 点：电磁铁磁性的有无可以通过__________来控制．2．电磁铁的磁性试验措施：(1)转换法：在探究 影响电磁铁磁性强弱的试验中，通过观测______________________来判断电磁铁磁性的强弱．(2)控制变量法：在探究电磁铁磁性强弱与电流大小的关系时，应控制__________不变；在探究电磁铁磁性强弱与线圈的匝数的关系时，应控制________不变．结 论：________一定期，通入的电流越大，电磁铁的磁性越________；________一定期，外形相似的螺线管，匝数越多，电磁铁的磁性越________．应 用：电磁起重机、电动机、发电机、电铃、电磁继电器、磁悬浮列车等都用到了电磁铁．优 点：(1)电磁铁的极性可以通过变化__________来控制；(2)电磁铁磁性的强弱可以通过变化__________或______________来控制．3．电磁继电器定 义：电磁继电器是运用________来控制工作电路的一种________．构 造：请填写电磁继电器各部分的名称．应 用：可以运用________电压、________电流电路的通断，来间接控制________电压、________电流电路的通断．工作原理：________________．02 基础题1．能使电磁铁的 N、S 极互换的措施是()A．把线圈的匝数增长一倍 B．变化电流方向C．电流强度减少二分之一 D．把铁芯抽出来2．下列各措施中，不能增强通电螺线管磁性的是()A．增长螺线管的匝数 B．在通电螺线管内插入铁棒C．增大螺线管自身的直径 D．增大螺线管线中的电流3．电磁继电器在电路中重要起()A．电源作用 B．开关作用 C．电磁铁作用 D．传播电作用4. 下列装置中没有应用电磁铁的是()A．扬声器 B．电磁继电器 C．电热器 D．电铃5．(自贡中考)如图是电磁继电器的构造和工作电路示意图．要使电磁铁对衔铁的吸引力变大，如下做法可行的是()A．去掉电磁铁线圈中的铁芯 B．减少电磁铁线圈的匝数C．合适增大电源 A 的电压 D．合适增大电源 B 的电压 第 5 题图 第 6 题图6．如图所示，是小新同学做“制作、研究电磁铁”试验的示意图，他在试验中发现大铁钉 A 比B 能吸引更多的大头针，得出的结论是：当________—定期，电磁铁的线圈匝数越多，磁性________．将滑动变阻器的滑片向右移动时，大铁钉吸引的大头针将________(填“变多”“变少”或...
