汽机危急跳闸ETS调试方案

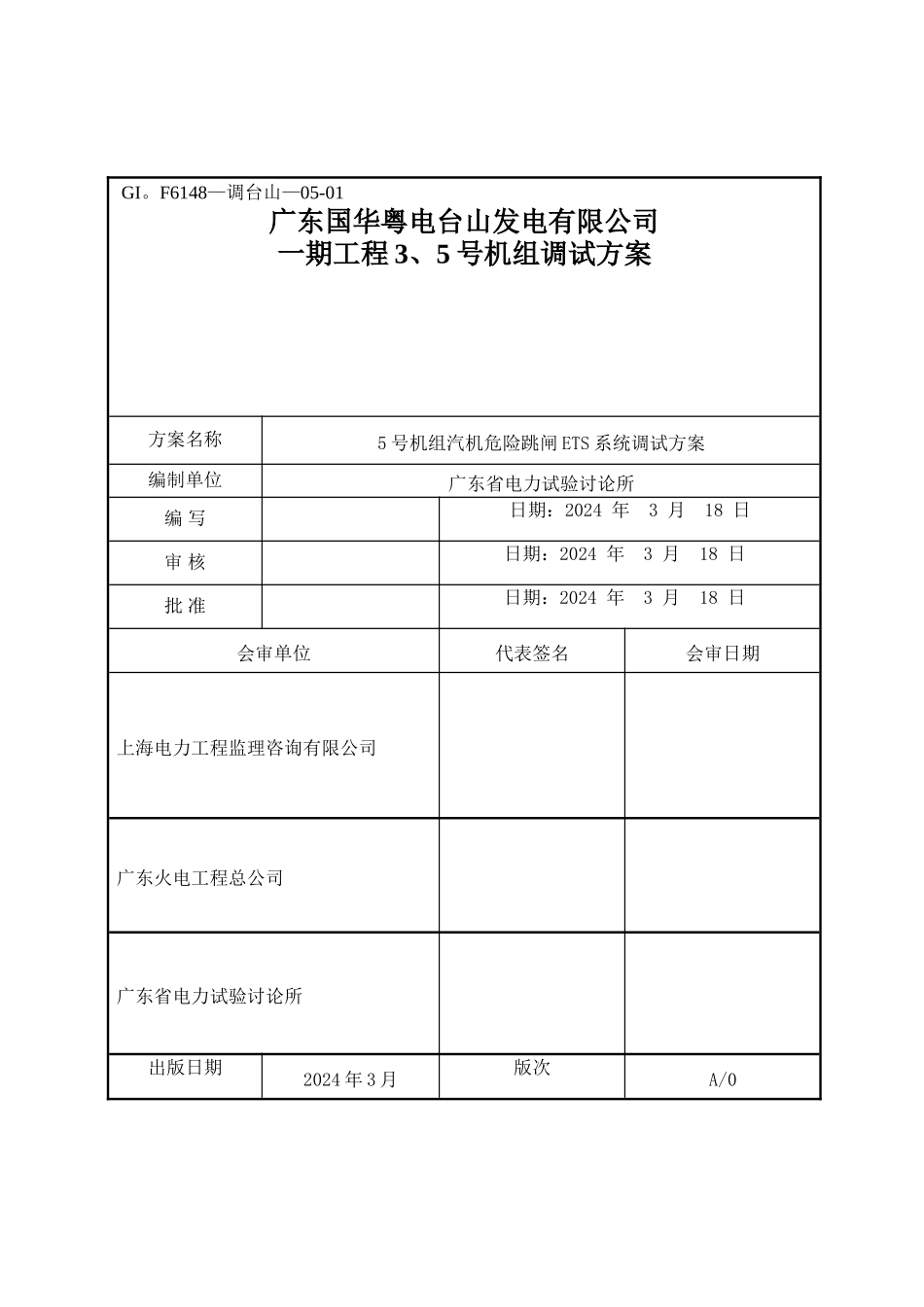

GI。F6148—调台山—05-01广东国华粤电台山发电有限公司一期工程 3、5 号机组调试方案方案名称5 号机组汽机危险跳闸 ETS 系统调试方案编制单位广东省电力试验讨论所编 写日期：2024 年 3 月 18 日审 核日期：2024 年 3 月 18 日批 准日期：2024 年 3 月 18 日会审单位代表签名会审日期上海电力工程监理咨询有限公司广东火电工程总公司广东省电力试验讨论所出版日期2024 年 3 月版次A/0A/02024 年 3 月版本/修改状态VER。/M。S。生 效 日 期VALIDATION DT。编写/修改AUTH。审 核CHKD。 BY主任批准APPD.BY DEPT。H总工/ 所长批准APPD。BY C.E。/DIR。工 程 名称：广东省国华粤电台山发电有限公司 3、5 号机组及公共系统调试工程方 案 名称：5 号机组汽机危险跳闸 ETS 系统调试方案方案编号:GI。F6148-调台山—05—01版权所有 COPYRIGHT目录1 。 系统概述 Error: Reference source not found 2 。 调试目的 1 3 。 系统功能 1 4. 调试应具备条件 4 5 。 调试项目及调试工艺 4 6 ．质量控制点 5 7. 采纳的技术标准 5 8 ．需形成的记录（表格样本略） 5 9. 安全措施 5 10. 调试仪器仪表 6 11 。 调试组织分工 6 台山电厂 5 号机组汽机危险跳闸 ETS 系统调试方案1.系统概述国华粤电台山电厂 3、5 号机为上海汽轮机有限公司生产的亚临界、一次中间再热、四缸四排汽、单轴、凝汽式汽轮机,其危险跳闸系统 ETS 采纳了上海汽轮机有限公司生产的 ALLEN-BRADLEY SLC 5 型 PLC 装置。因为该系统在电厂生产过程中起着非常重要的作用，为了保证其动作可靠性，供电电源采纳了主、副两路,分别来自 UPS 及 APS,正常时利用主电源供电,当突然失去主电源时系统能自动迅速切换至副电源；同时采纳了双 PLC，所有信号同时进入两个 PLC,任一个 PLC 动作，系统都会发出停机信号.停机信号送到 DEH 系统的现场跳闸电磁阀使汽轮机跳闸,同时事故报警和首出原因分别送到 DEH 和 DCS 系统以作停机原因追忆分析。本系统具有多种保护在线试验功能，可在机组正常运行的情况下检测各种压力开关和电磁阀等动作是否正常，保证当危险汽机安全的情况出现时，设备动作正常.2。调试目的确保系统的接线、保护、试验逻辑和现场设备动作的正确性和可靠性，经过冷、热态调试和测试，使 ETS 系统在机组启动后能按设计要求对主汽机起到全面的安全保护作用,在出现危险情况时...
