汽机基础及基座施工方案

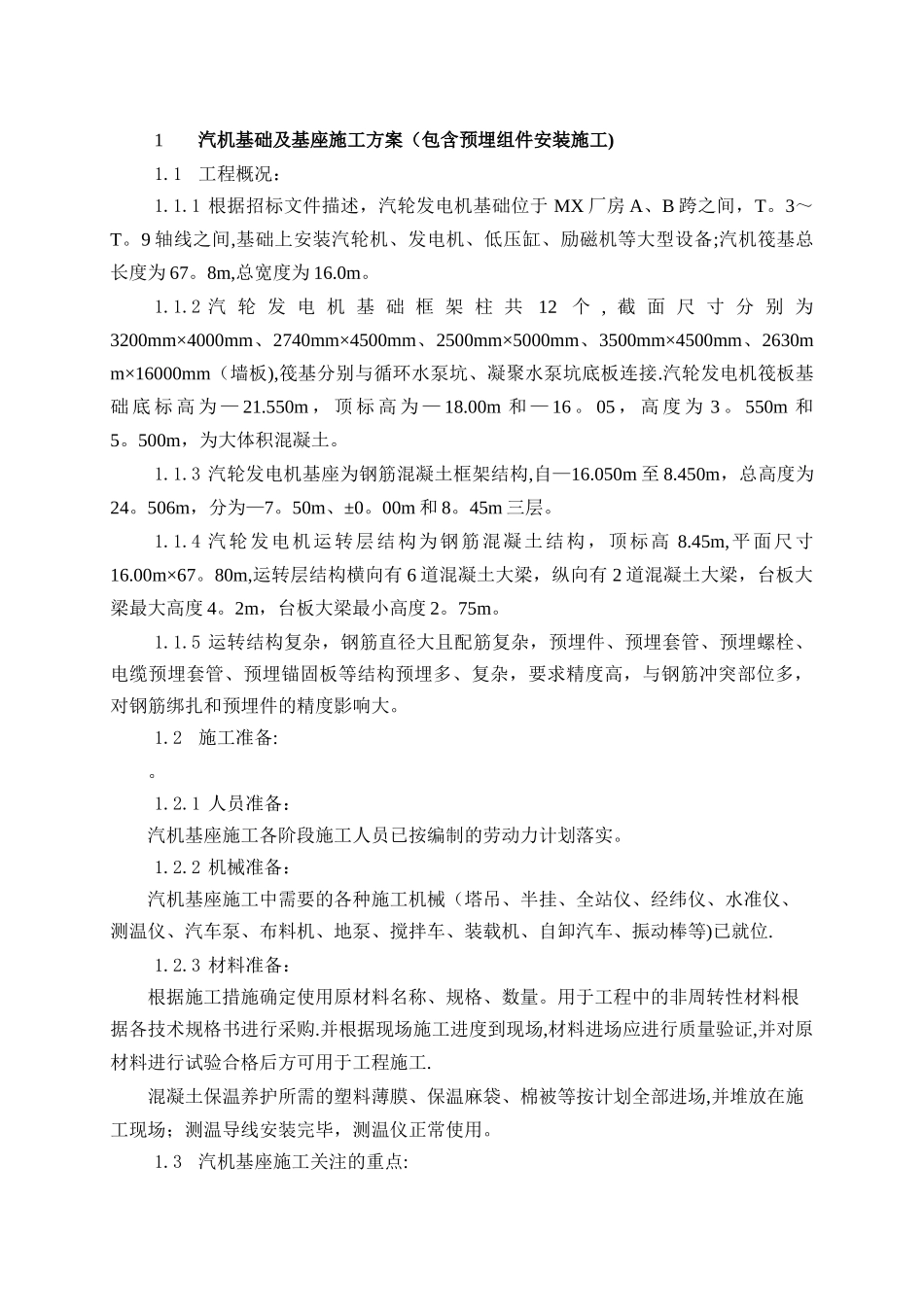

汽机基础及基座施工方案_第1页
1/68

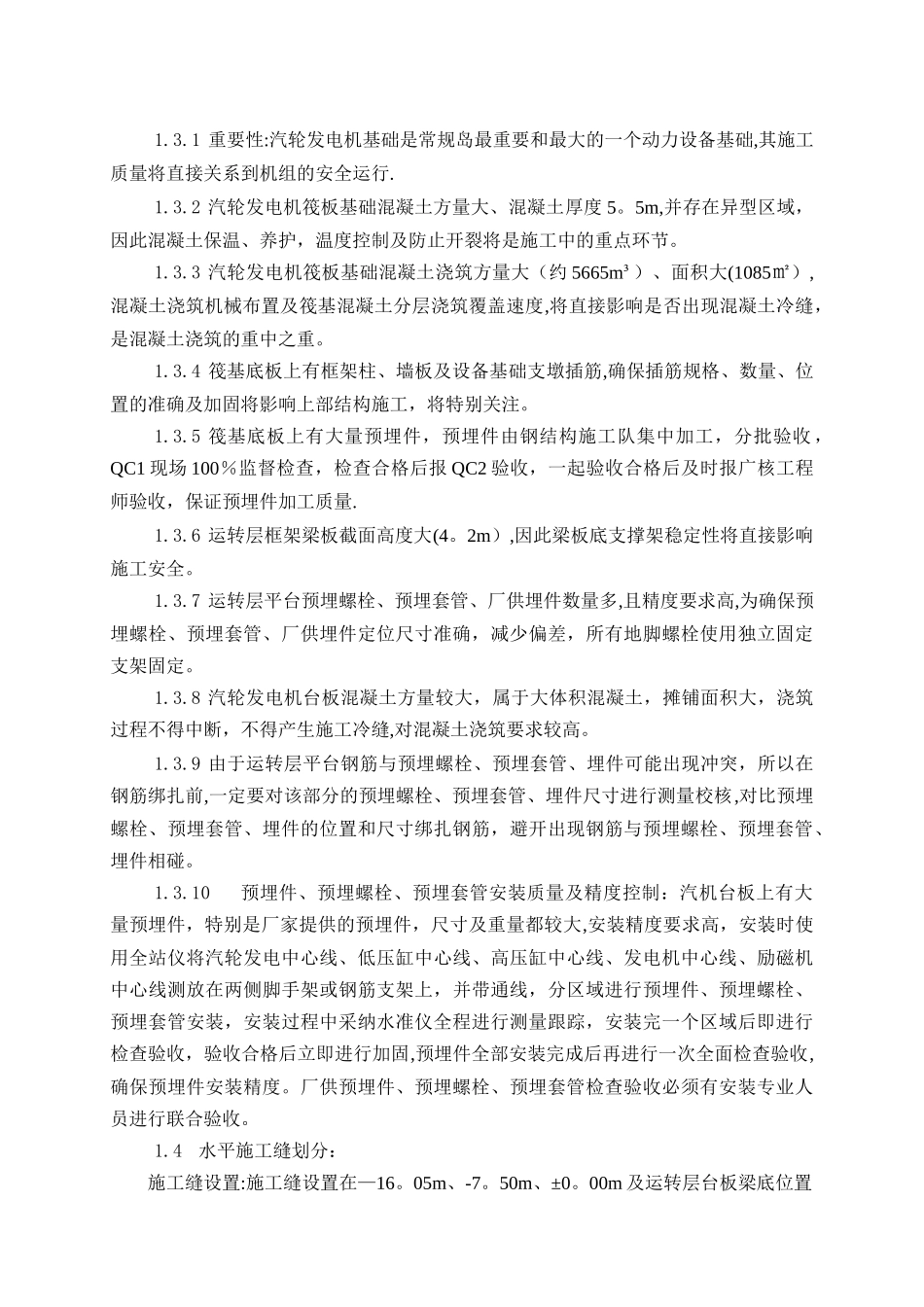

汽机基础及基座施工方案_第2页
2/68

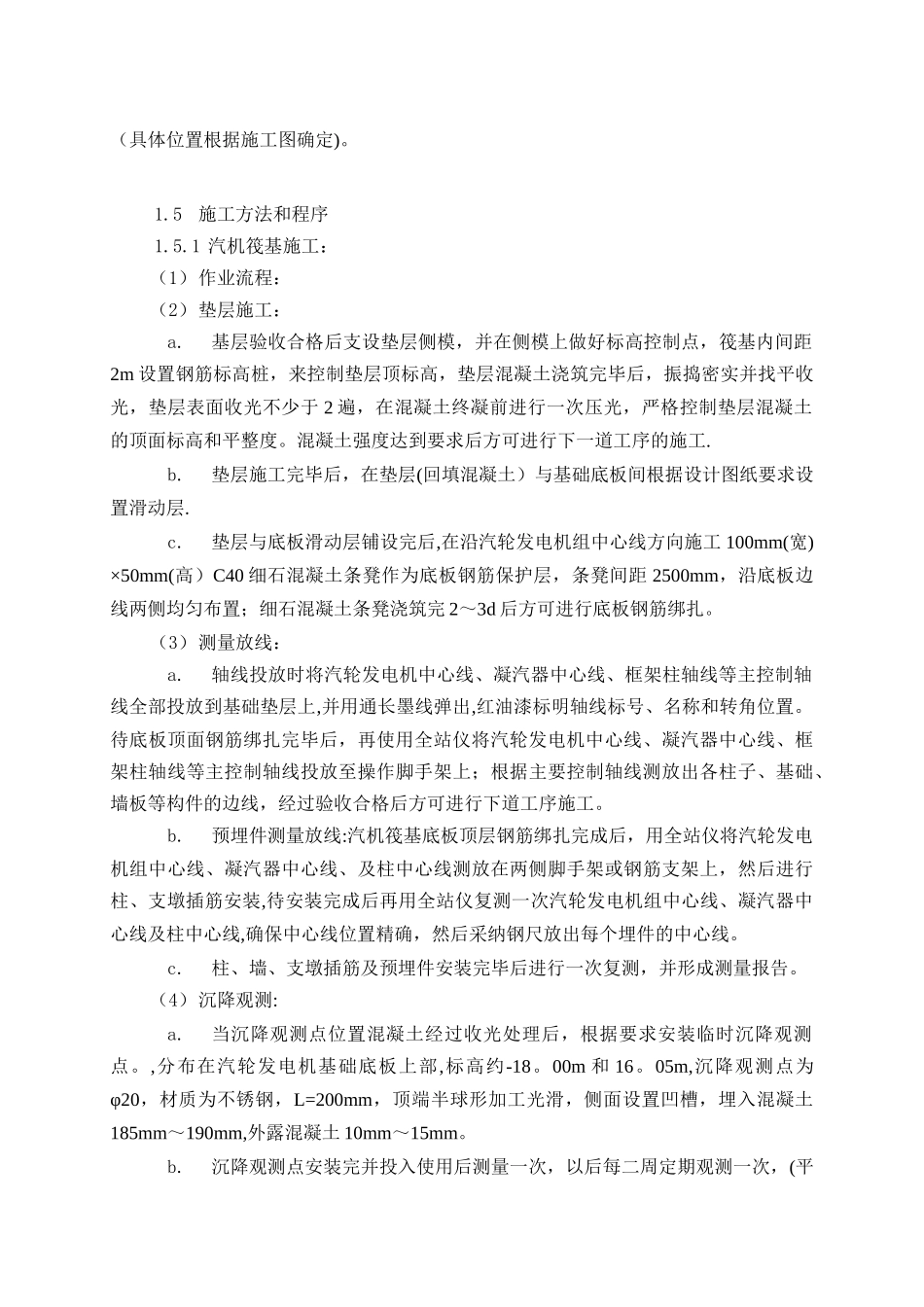

汽机基础及基座施工方案_第3页
3/68
1汽机基础及基座施工方案(包含预埋组件安装施工)1.1工程概况:1.1.1 根据招标文件描述,汽轮发电机基础位于 MX 厂房 A、B 跨之间,T。3~T。9 轴线之间,基础上安装汽轮机、发电机、低压缸、励磁机等大型设备;汽机筏基总长度为 67。8m,总宽度为 16.0m。1.1.2 汽 轮 发 电 机 基 础 框 架 柱 共12 个 , 截 面 尺 寸 分 别 为3200mm×4000mm、2740mm×4500mm、2500mm×5000mm、3500mm×4500mm、2630mm×16000mm(墙板),筏基分别与循环水泵坑、凝聚水泵坑底板连接.汽轮发电机筏板基础 底 标 高 为 — 21.550m , 顶 标 高 为 — 18.00m 和 — 16 。 05 , 高 度 为 3 。 550m 和5。500m,为大体积混凝土。1.1.3 汽轮发电机基座为钢筋混凝土框架结构,自—16.050m 至 8.450m,总高度为24。506m,分为—7。50m、±0。00m 和 8。45m 三层。1.1.4 汽轮发电机运转层结构为钢筋混凝土结构,顶标高 8.45m,平面尺寸16.00m×67。80m,运转层结构横向有 6 道混凝土大梁,纵向有 2 道混凝土大梁,台板大梁最大高度 4。2m,台板大梁最小高度 2。75m。1.1.5 运转结构复杂,钢筋直径大且配筋复杂,预埋件、预埋套管、预埋螺栓、电缆预埋套管、预埋锚固板等结构预埋多、复杂,要求精度高,与钢筋冲突部位多,对钢筋绑扎和预埋件的精度影响大。1.2施工准备:。1.2.1 人员准备:汽机基座施工各阶段施工人员已按编制的劳动力计划落实。1.2.2 机械准备:汽机基座施工中需要的各种施工机械(塔吊、半挂、全站仪、经纬仪、水准仪、测温仪、汽车泵、布料机、地泵、搅拌车、装载机、自卸汽车、振动棒等)已就位.1.2.3 材料准备:根据施工措施确定使用原材料名称、规格、数量。用于工程中的非周转性材料根据各技术规格书进行采购.并根据现场施工进度到现场,材料进场应进行质量验证,并对原材料进行试验合格后方可用于工程施工.混凝土保温养护所需的塑料薄膜、保温麻袋、棉被等按计划全部进场,并堆放在施工现场;测温导线安装完毕,测温仪正常使用。1.3汽机基座施工关注的重点:1.3.1 重要性:汽轮发电机基础是常规岛最重要和最大的一个动力设备基础,其施工质量将直接关系到机组的安全运行.1.3.2 汽轮发电机筏板基础混凝土方量大、混凝土厚度 5。5m,并存在异型区域,因此混凝土保温、养护,温度控制及防止开裂将是施工中的重点环节。1.3.3 汽轮发电机筏板基础混凝土浇筑方量大(约 5665m³)、面积大(10...
