2025年catics3D.CAD竞赛试题

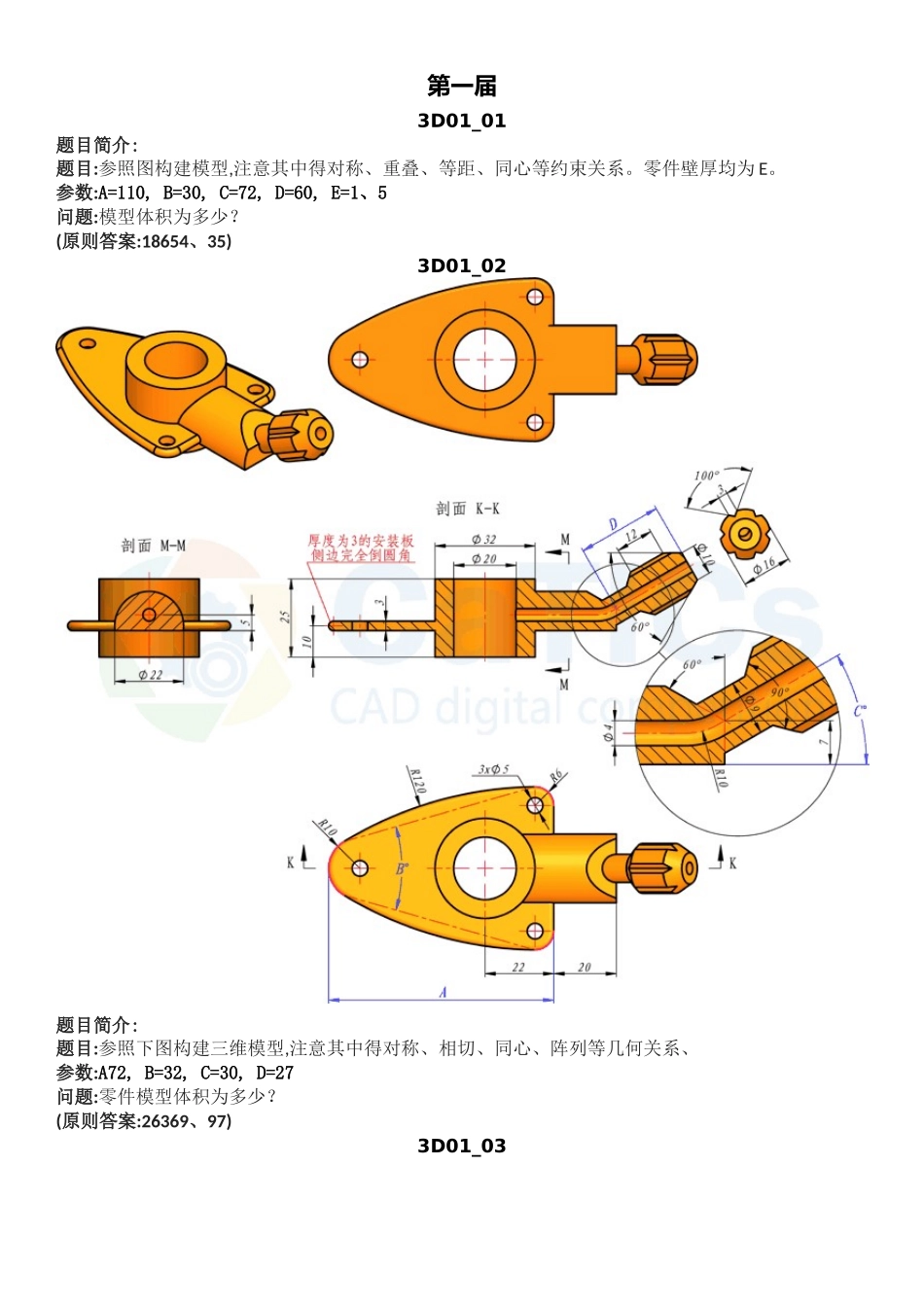

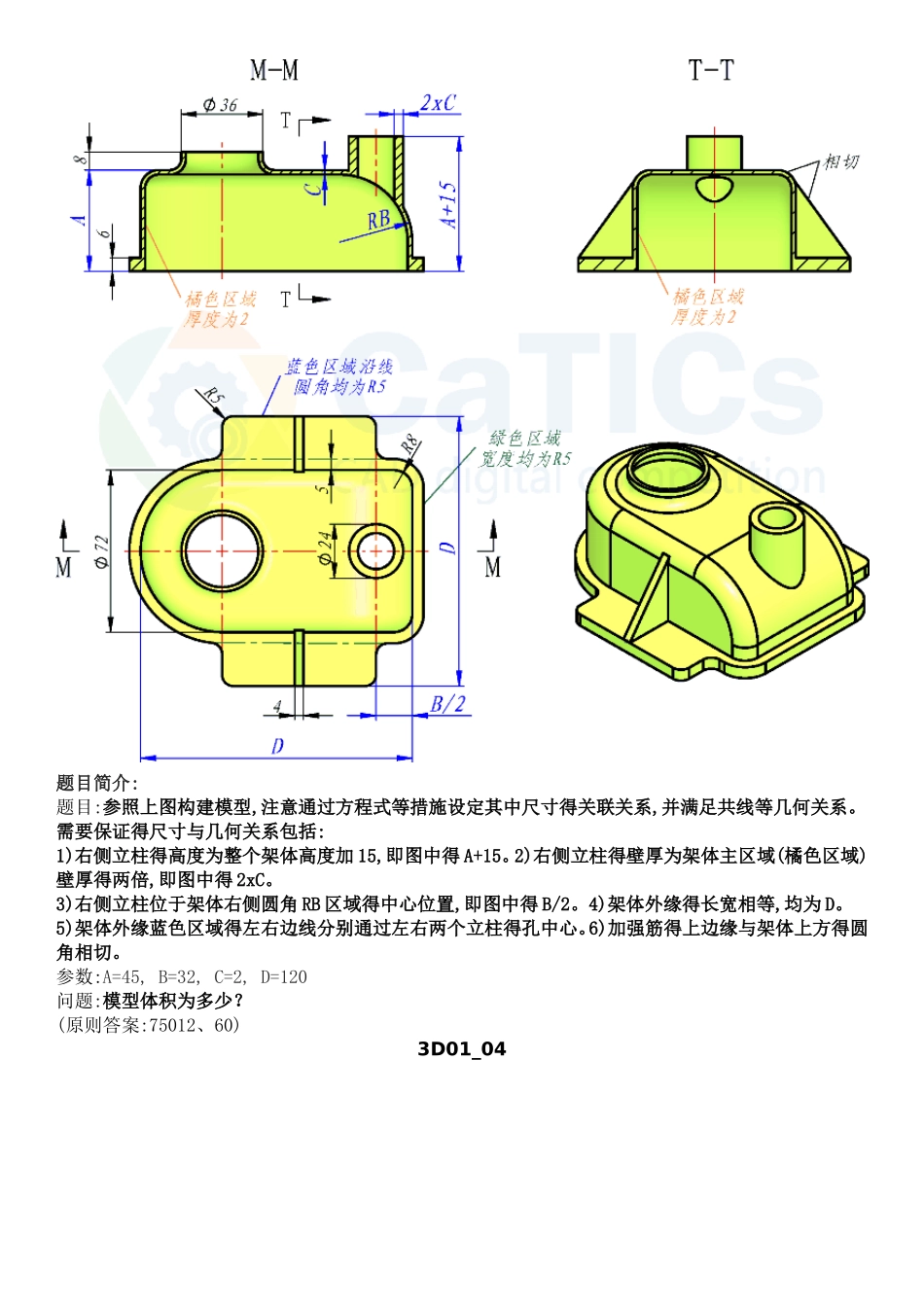

第一届3D01_01题目简介:题目:参照图构建模型,注意其中得对称、重叠、等距、同心等约束关系。零件壁厚均为 E。 参数:A=110, B=30, C=72, D=60, E=1、5 问题:模型体积为多少？ (原则答案:18654、35)3D01_02题目简介:题目:参照下图构建三维模型,注意其中得对称、相切、同心、阵列等几何关系、 参数:A72, B=32, C=30, D=27问题:零件模型体积为多少？ (原则答案:26369、97)3D01_03题目简介:题目:参照上图构建模型,注意通过方程式等措施设定其中尺寸得关联关系,并满足共线等几何关系。需要保证得尺寸与几何关系包括:1)右侧立柱得高度为整个架体高度加 15,即图中得 A+15。2)右侧立柱得壁厚为架体主区域(橘色区域)壁厚得两倍,即图中得 2xC。3)右侧立柱位于架体右侧圆角 RB 区域得中心位置,即图中得 B/2。4)架体外缘得长宽相等,均为 D。5)架体外缘蓝色区域得左右边线分别通过左右两个立柱得孔中心。6)加强筋得上边缘与架体上方得圆角相切。 参数:A=45, B=32, C=2, D=120 问题:模型体积为多少？ (原则答案:75012、60)3D01_04题目简介:题目:参照图构建模型,注意除去底部 8mm 厚得区域外,其她区域壁厚都就是 5mm。注意模型中得对称、阵列、相切、同心等几何关系。 参数:A=112, B=92, C=56, D=30 问题:模型体积为多少？ (原则答案:136708、44) 3D01_05题目简介:题目:参照图构建三维模型,请注意其中得偏距、同心、重叠等约束关系。 参数:A=55, B=87, C=37, D=43, E=5、9, F=119 问题:模型体积为多少? (原则答案:281405、55)第二届3D02_01题目简介:题目:参照图绘制草图,注意其中得水平、竖直、同心、相切等几何关系。其中绿色线条上得圆弧半径都就是 R3、 参数:A=54, B=80, C=77, D=48, E=25 问题:草图上色区域得面积就是多少？ (原则答案:1526、31)3D02_02题目简介:题目:参照图构建三维模型,请注意其中得对称、同心等几何关系。 参数:A=20, B=40, C=30, D=18, E=108 问题:模型得体积就是多少？ (原则答案:18991、26)3D02_03题目简介:题目:参照图构建零件模型,注意其中得同心、对称、阵列等关系。 参数:A=85, B=62, C=25, D=50, E=32 问题:该模型体积为多少？ (原则答案:117619、68)3D02_04题目简介:题目:请参照图构建三维模型,注意其中得同心、对称、阵列等关系。 参数:A=72, B=90, C=51, D=20, E=7 问题:模型得体积就是多少？ (原则答案:159549、76)3D02_05题目简介:题目:参照图构建...
