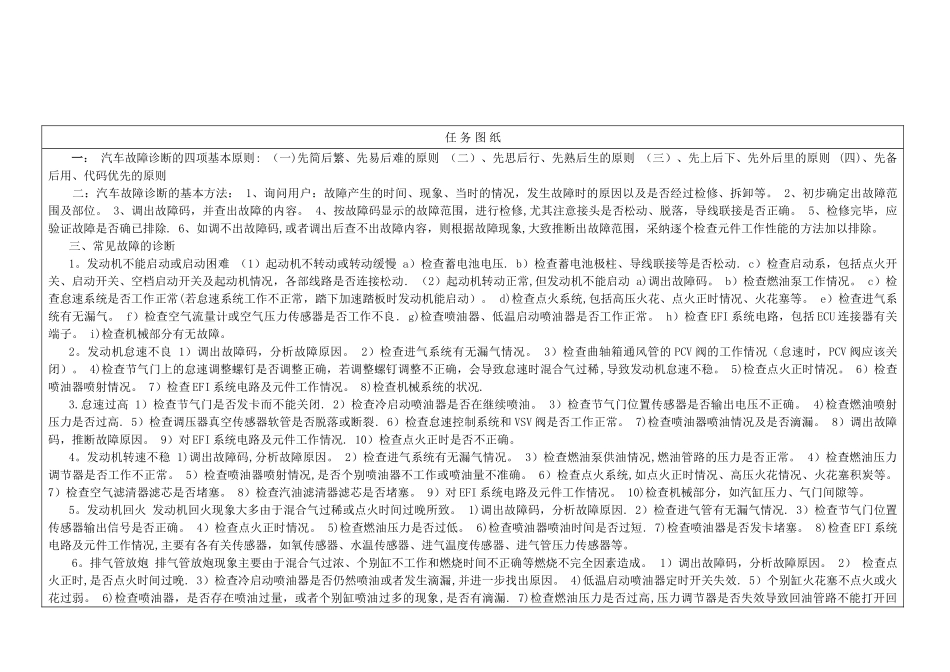

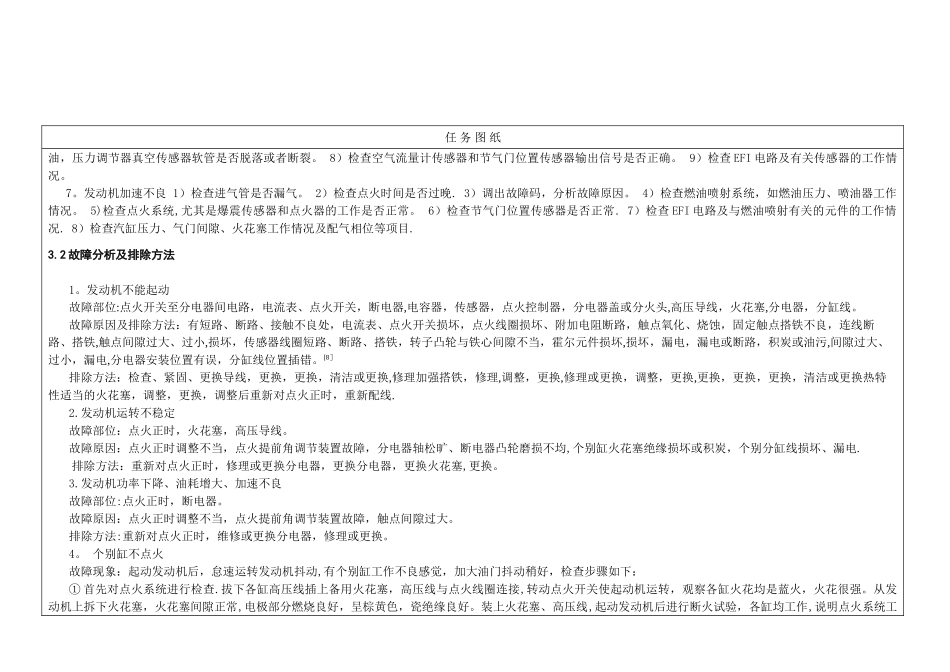

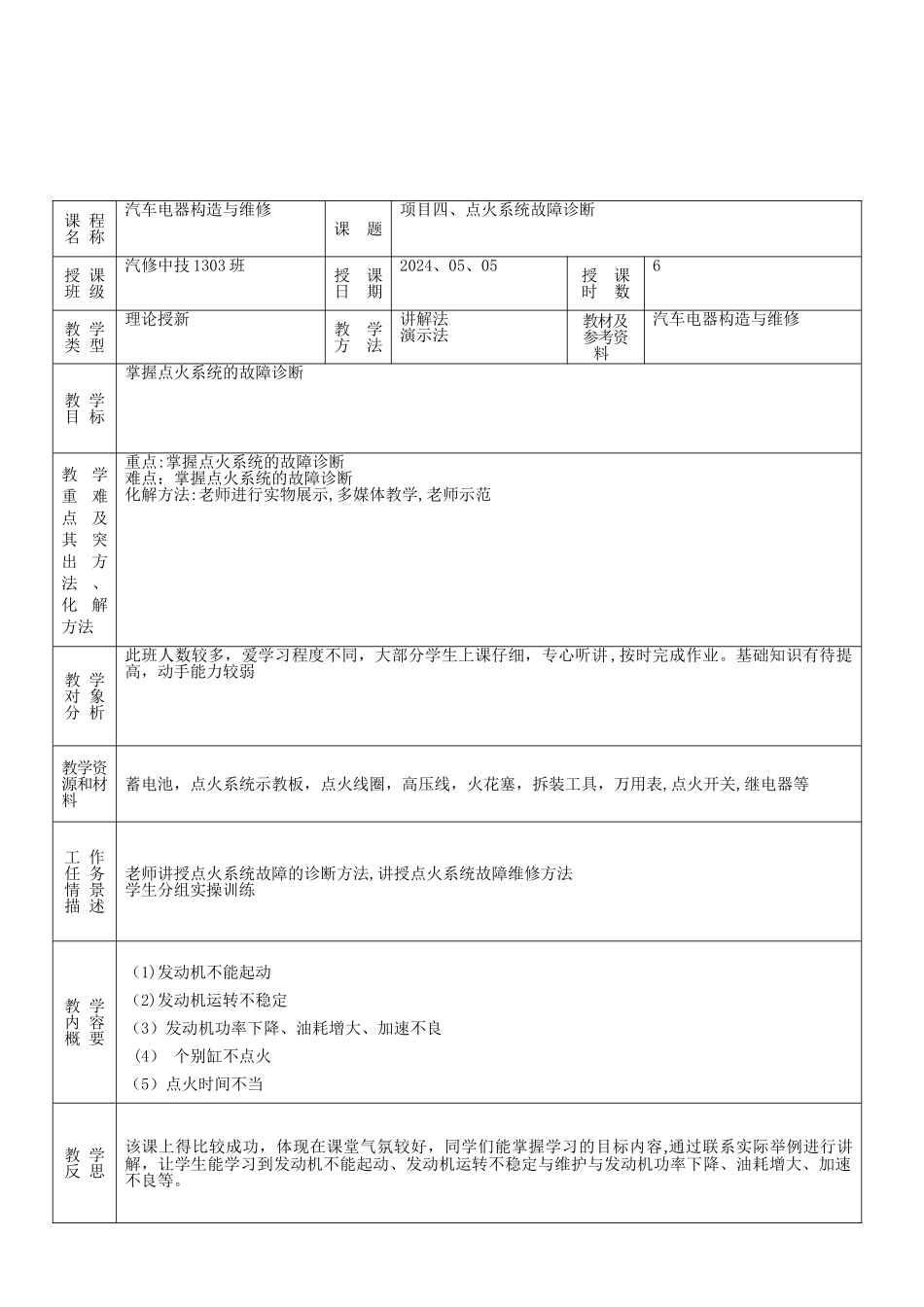

课 程名 称汽车电器构造与维修课 题项目四、点火系统故障诊断授 课班 级汽修中技 1303 班授 课日 期2024、05、05授 课时 数6教 学类 型理论授新教 学方 法讲解法演示法教材及参考资料汽车电器构造与维修教 学目 标掌握点火系统的故障诊断教学重难点及其突出方法、化解方法重点:掌握点火系统的故障诊断难点：掌握点火系统的故障诊断化解方法:老师进行实物展示,多媒体教学,老师示范教 学对 象分 析此班人数较多，爱学习程度不同，大部分学生上课仔细，专心听讲 ,按时完成作业。基础知识有待提高，动手能力较弱教学资 源和材料蓄电池，点火系统示教板，点火线圈，高压线，火花塞，拆装工具，万用表,点火开关,继电器等工 作任 务情 景描 述老师讲授点火系统故障的诊断方法,讲授点火系统故障维修方法学生分组实操训练教 学内 容概 要（1)发动机不能起动（2)发动机运转不稳定（3）发动机功率下降、油耗增大、加速不良 (4） 个别缸不点火（5）点火时间不当教 学反 思该课上得比较成功，体现在课堂气氛较好，同学们能掌握学习的目标内容,通过联系实际举例进行讲解，让学生能学习到发动机不能起动、发动机运转不稳定与维护与发动机功率下降、油耗增大、加速不良等。任 务 图 纸一： 汽车故障诊断的四项基本原则: （一)先简后繁、先易后难的原则 （二）、先思后行、先熟后生的原则 （三）、先上后下、先外后里的原则 (四)、先备后用、代码优先的原则 二：汽车故障诊断的基本方法： 1、询问用户：故障产生的时间、现象、当时的情况，发生故障时的原因以及是否经过检修、拆卸等。 2、初步确定出故障范围及部位。 3、调出故障码，并查出故障的内容。 4、按故障码显示的故障范围，进行检修,尤其注意接头是否松动、脱落，导线联接是否正确。 5、检修完毕，应验证故障是否确已排除. 6、如调不出故障码,或者调出后查不出故障内容，则根据故障现象,大致推断出故障范围，采纳逐个检查元件工作性能的方法加以排除。三、常见故障的诊断 1。发动机不能启动或启动困难 （1）起动机不转动或转动缓慢 a）检查蓄电池电压. b）检查蓄电池极柱、导线联接等是否松动. c）检查启动系，包括点火开关、启动开关、空档启动开关及起动机情况，各部线路是否连接松动. （2）起动机转动正常,但发动机不能启动 a)调出故障码。 b）检查燃油泵工作情况。 c）检查怠速系统是否工作正常(若怠速系统工作不正常，踏下加速踏板时发动机...
