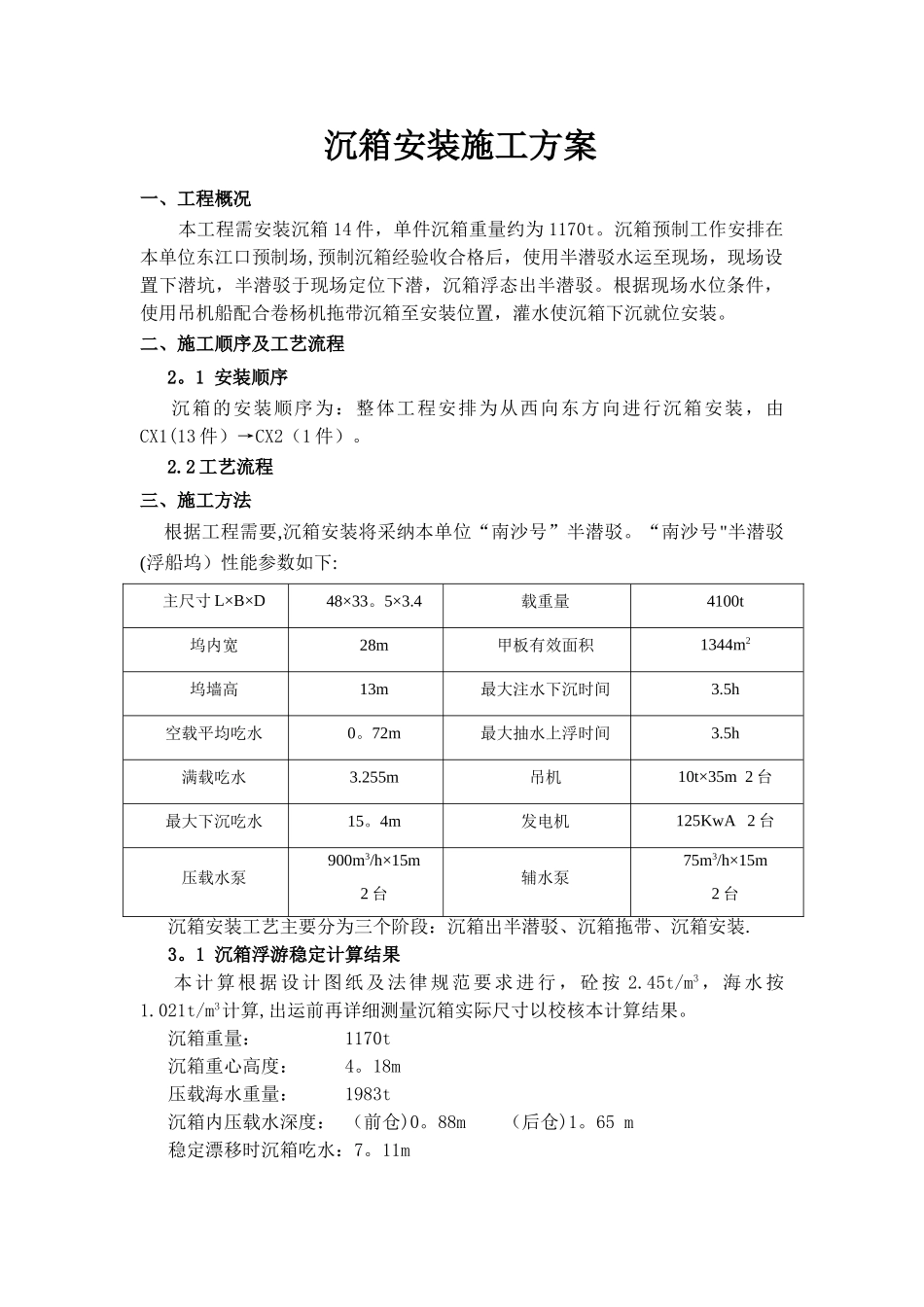

沉箱安装施工方案

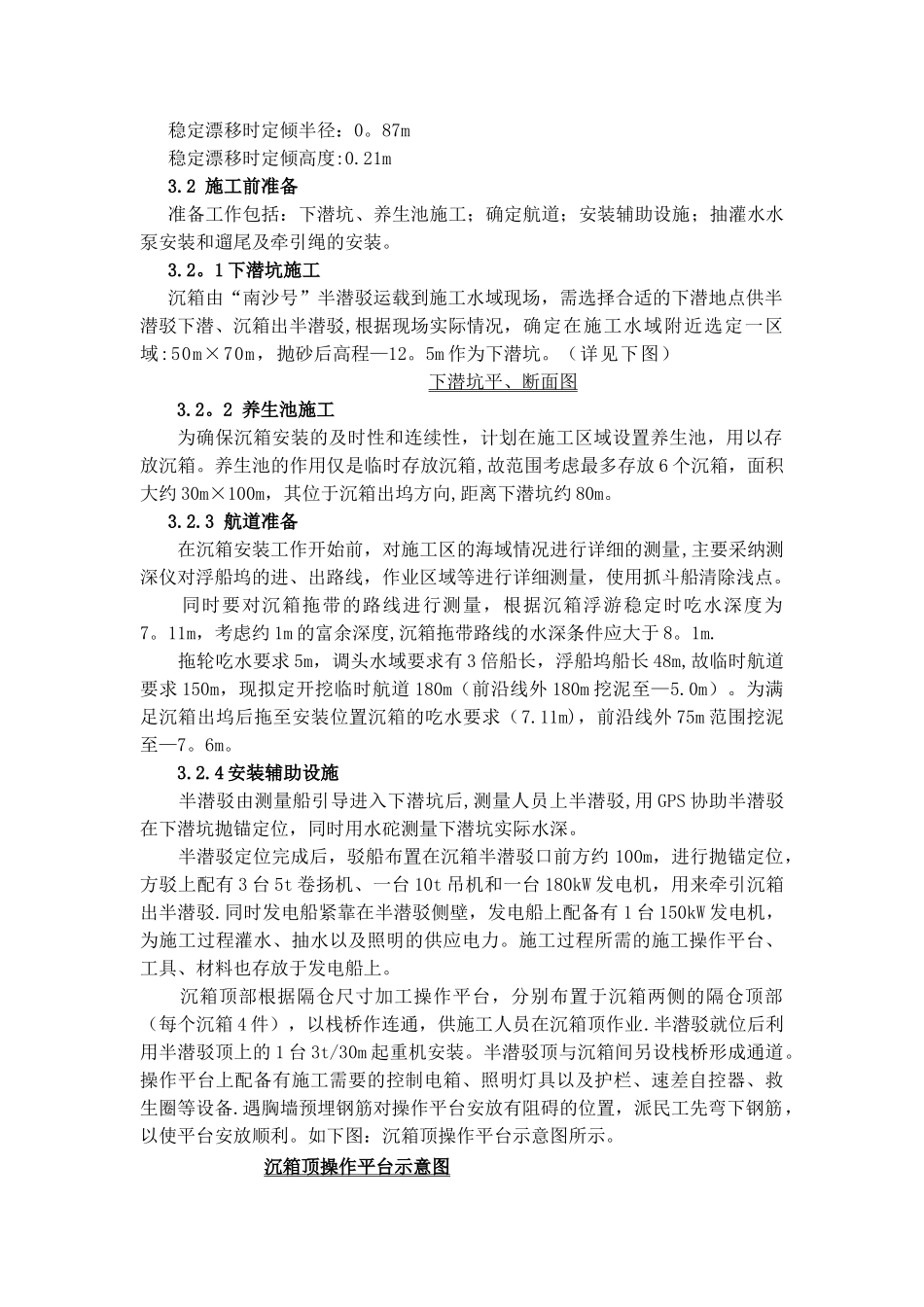

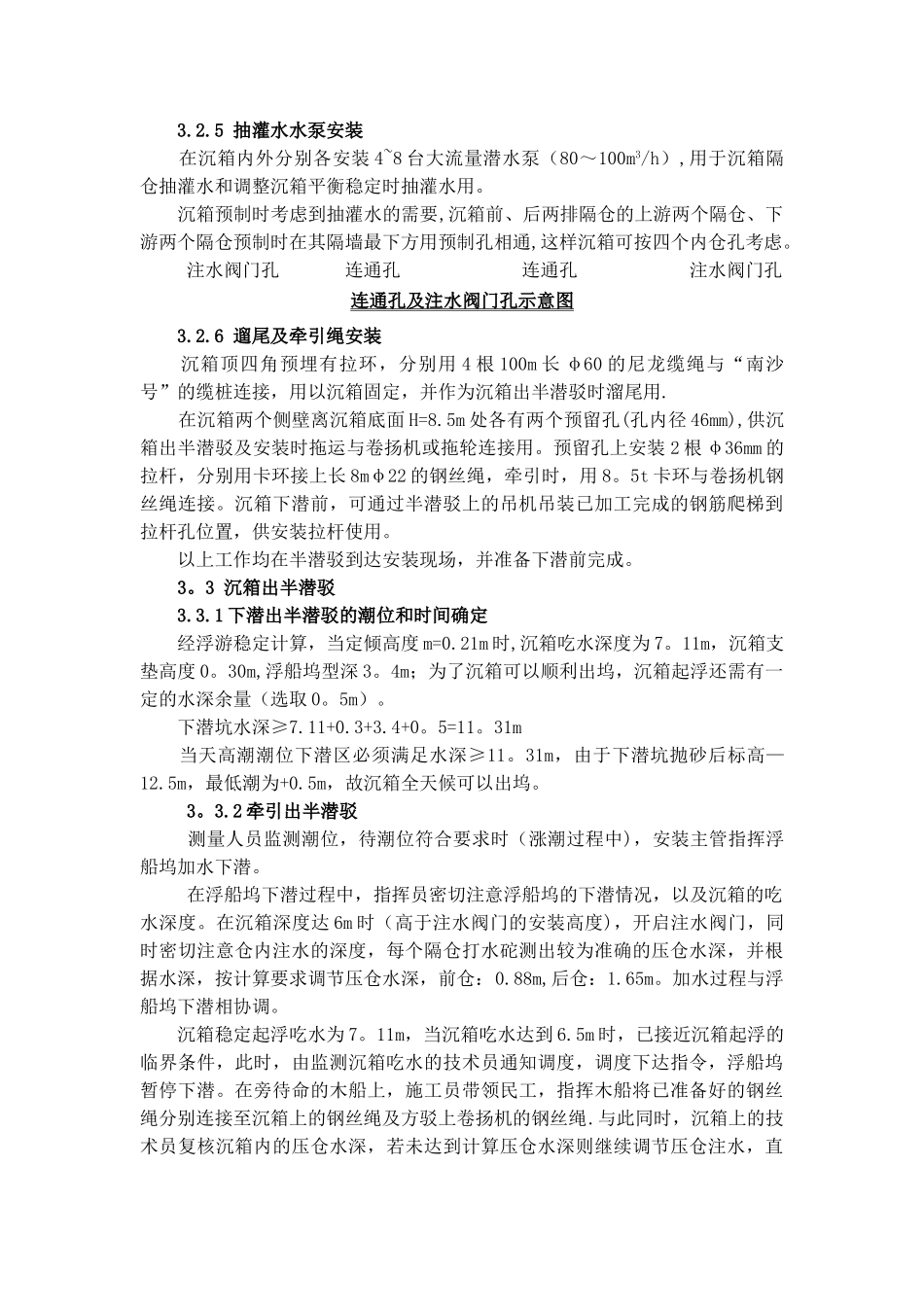

沉箱安装施工方案一、工程概况 本工程需安装沉箱 14 件，单件沉箱重量约为 1170t。沉箱预制工作安排在本单位东江口预制场,预制沉箱经验收合格后，使用半潜驳水运至现场，现场设置下潜坑，半潜驳于现场定位下潜，沉箱浮态出半潜驳。根据现场水位条件，使用吊机船配合卷杨机拖带沉箱至安装位置，灌水使沉箱下沉就位安装。二、施工顺序及工艺流程2。1 安装顺序 沉箱的安装顺序为：整体工程安排为从西向东方向进行沉箱安装，由CX1(13 件）→CX2（1 件）。2.2 工艺流程三、施工方法 根据工程需要,沉箱安装将采纳本单位“南沙号”半潜驳。“南沙号"半潜驳(浮船坞）性能参数如下:主尺寸 L×B×D48×33。5×3.4载重量4100t坞内宽28m甲板有效面积1344m2坞墙高13m最大注水下沉时间3.5h空载平均吃水0。72m最大抽水上浮时间3.5h满载吃水3.255m吊机10t×35m 2 台最大下沉吃水15。4m发电机125KwA 2 台压载水泵900m3/h×15m 2 台辅水泵75m3/h×15m 2 台 沉箱安装工艺主要分为三个阶段：沉箱出半潜驳、沉箱拖带、沉箱安装. 3。1 沉箱浮游稳定计算结果 本计算根据设计图纸及法律规范要求进行，砼按 2.45t/m3，海水按1.021t/m3计算,出运前再详细测量沉箱实际尺寸以校核本计算结果。 沉箱重量： 1170t 沉箱重心高度： 4。18m 压载海水重量： 1983t 沉箱内压载水深度： （前仓)0。88m （后仓)1。65 m 稳定漂移时沉箱吃水：7。11m 稳定漂移时定倾半径：0。87m 稳定漂移时定倾高度:0.21m 3.2 施工前准备 准备工作包括：下潜坑、养生池施工；确定航道；安装辅助设施；抽灌水水泵安装和遛尾及牵引绳的安装。 3.2。1 下潜坑施工 沉箱由“南沙号”半潜驳运载到施工水域现场，需选择合适的下潜地点供半潜驳下潜、沉箱出半潜驳,根据现场实际情况，确定在施工水域附近选定一区域:50m×70m，抛砂后高程—12。5m 作为下潜坑。（详见下图） 下潜坑平、断面图3.2。2 养生池施工为确保沉箱安装的及时性和连续性，计划在施工区域设置养生池，用以存放沉箱。养生池的作用仅是临时存放沉箱,故范围考虑最多存放 6 个沉箱，面积大约 30m×100m，其位于沉箱出坞方向,距离下潜坑约 80m。 3.2.3 航道准备 在沉箱安装工作开始前，对施工区的海域情况进行详细的测量,主要采纳测深仪对浮船坞的进、出路线，作业区域等进行详细测量，使用抓斗船清除浅点。 同时要对沉箱拖带的路线进行测量，根据沉箱浮游稳定时吃水深度为7。11m，考虑约 1m...
