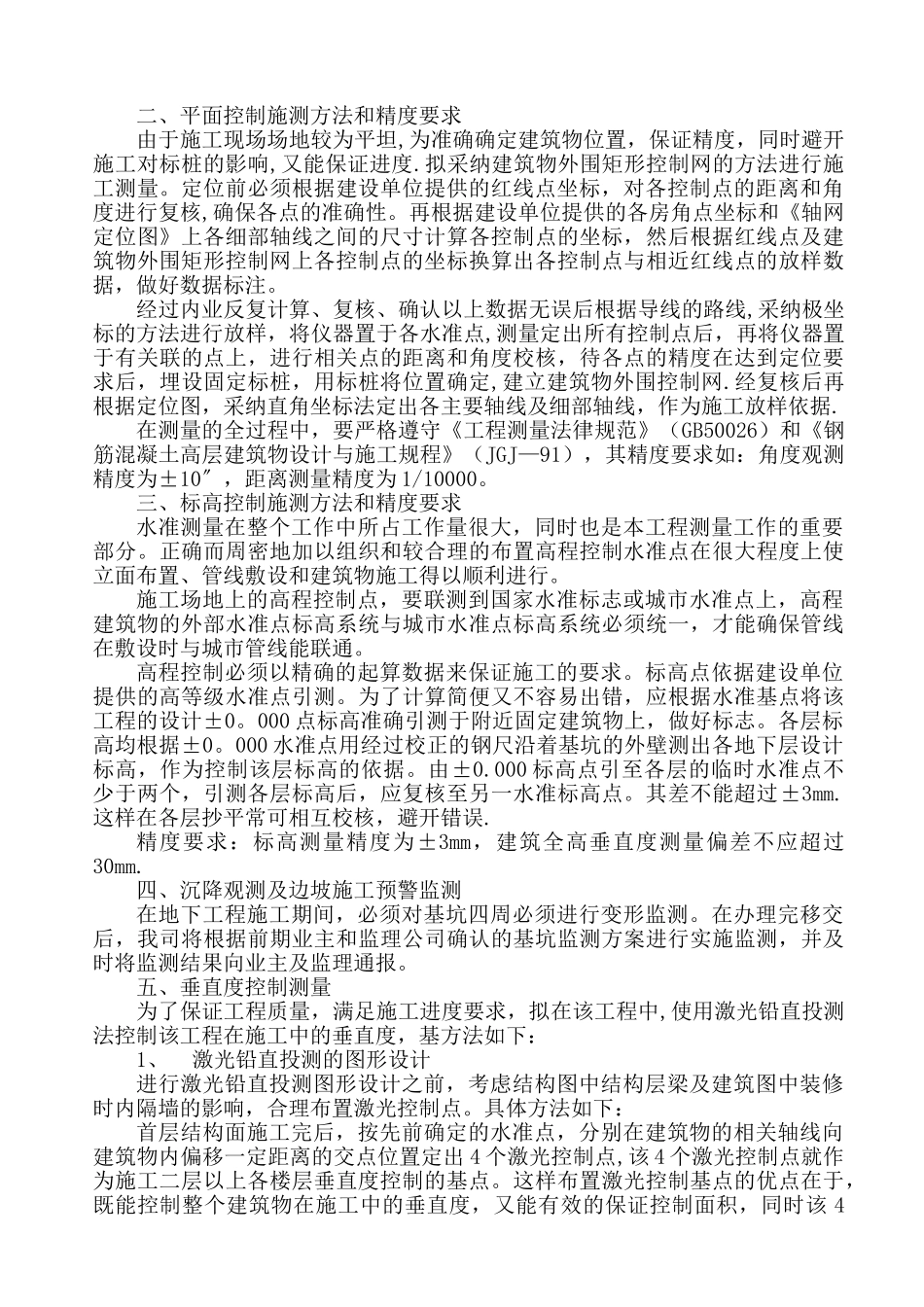

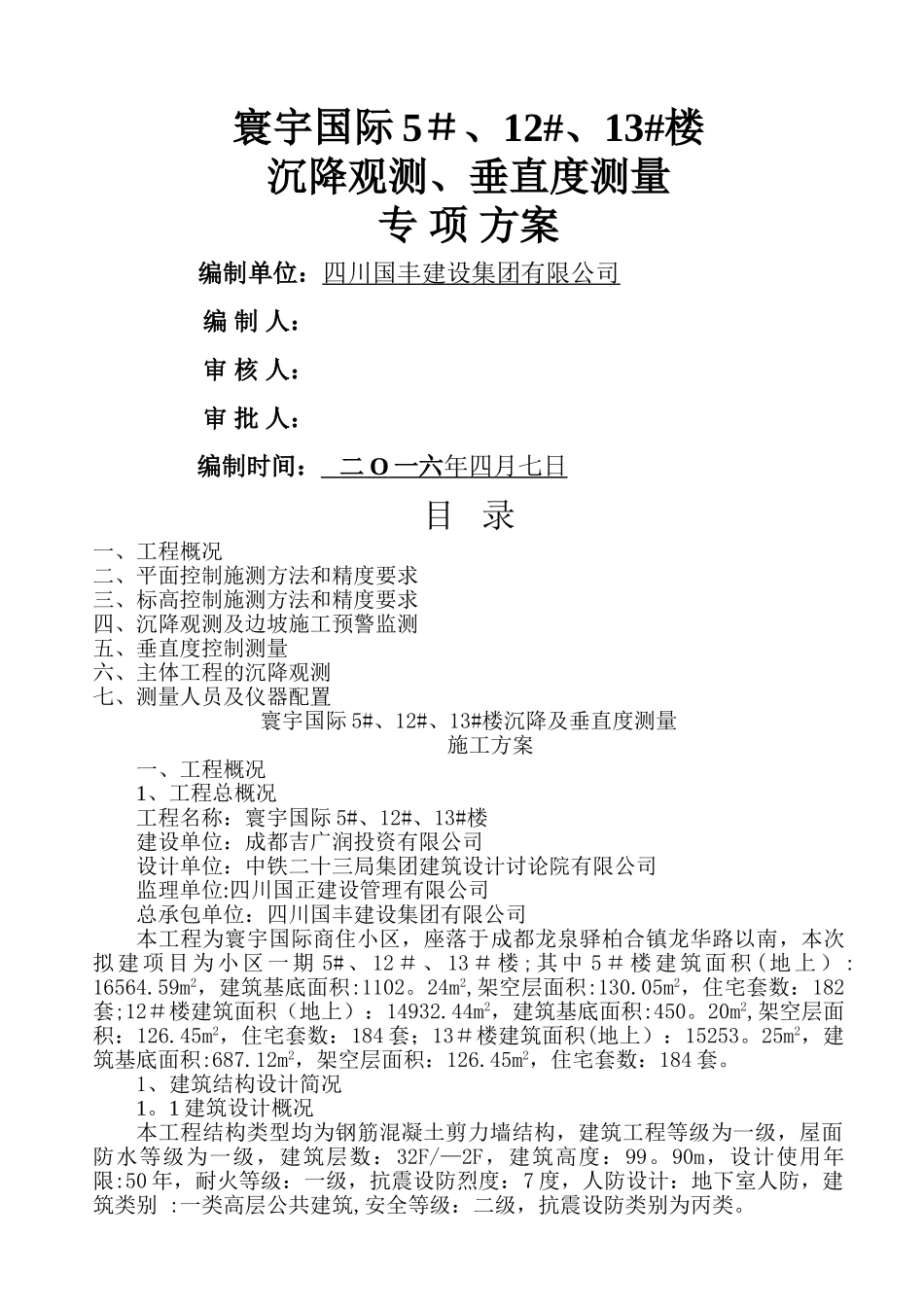

寰宇国际 5#、12#、13#楼沉降观测、垂直度测量专 项 方案 编制单位:四川国丰建设集团有限公司编 制 人:审 核 人:审 批 人: 编制时间: 二 O 一六 年 四月七 日 目 录一、工程概况二、平面控制施测方法和精度要求三、标高控制施测方法和精度要求四、沉降观测及边坡施工预警监测五、垂直度控制测量六、主体工程的沉降观测七、测量人员及仪器配置寰宇国际 5#、12#、13#楼沉降及垂直度测量施工方案一、工程概况1、工程总概况工程名称:寰宇国际 5#、12#、13#楼建设单位:成都吉广润投资有限公司设计单位:中铁二十三局集团建筑设计讨论院有限公司监理单位:四川国正建设管理有限公司总承包单位:四川国丰建设集团有限公司本工程为寰宇国际商住小区,座落于成都龙泉驿柏合镇龙华路以南,本次拟建项目为小区一期 5# 、 12#、 13#楼 ; 其中 5#楼建筑面积 ( 地上) :16564.59m2,建筑基底面积:1102。24m2,架空层面积:130.05m2,住宅套数:182套;12#楼建筑面积(地上):14932.44m2,建筑基底面积:450。20m2,架空层面积:126.45m2,住宅套数:184 套;13#楼建筑面积(地上):15253。25m2,建筑基底面积:687.12m2,架空层面积:126.45m2,住宅套数:184 套。1、建筑结构设计简况1。1 建筑设计概况本工程结构类型均为钢筋混凝土剪力墙结构,建筑工程等级为一级,屋面防水等级为一级,建筑层数:32F/—2F,建筑高度:99。90m,设计使用年限:50 年,耐火等级:一级,抗震设防烈度:7 度,人防设计:地下室人防,建筑类别 :一类高层公共建筑,安全等级:二级,抗震设防类别为丙类。二、平面控制施测方法和精度要求由于施工现场场地较为平坦,为准确确定建筑物位置,保证精度,同时避开施工对标桩的影响,又能保证进度.拟采纳建筑物外围矩形控制网的方法进行施工测量。定位前必须根据建设单位提供的红线点坐标,对各控制点的距离和角度进行复核,确保各点的准确性。再根据建设单位提供的各房角点坐标和《轴网定位图》上各细部轴线之间的尺寸计算各控制点的坐标,然后根据红线点及建筑物外围矩形控制网上各控制点的坐标换算出各控制点与相近红线点的放样数据,做好数据标注。经过内业反复计算、复核、确认以上数据无误后根据导线的路线,采纳极坐标的方法进行放样,将仪器置于各水准点,测量定出所有控制点后,再将仪器置于有关联的点上,进行相关点的距离和角度校核,待各点的精度在达到定位要求后,埋设固定标桩,用标桩...
