沙特太阳能离网光伏发电站系统设计方案模版

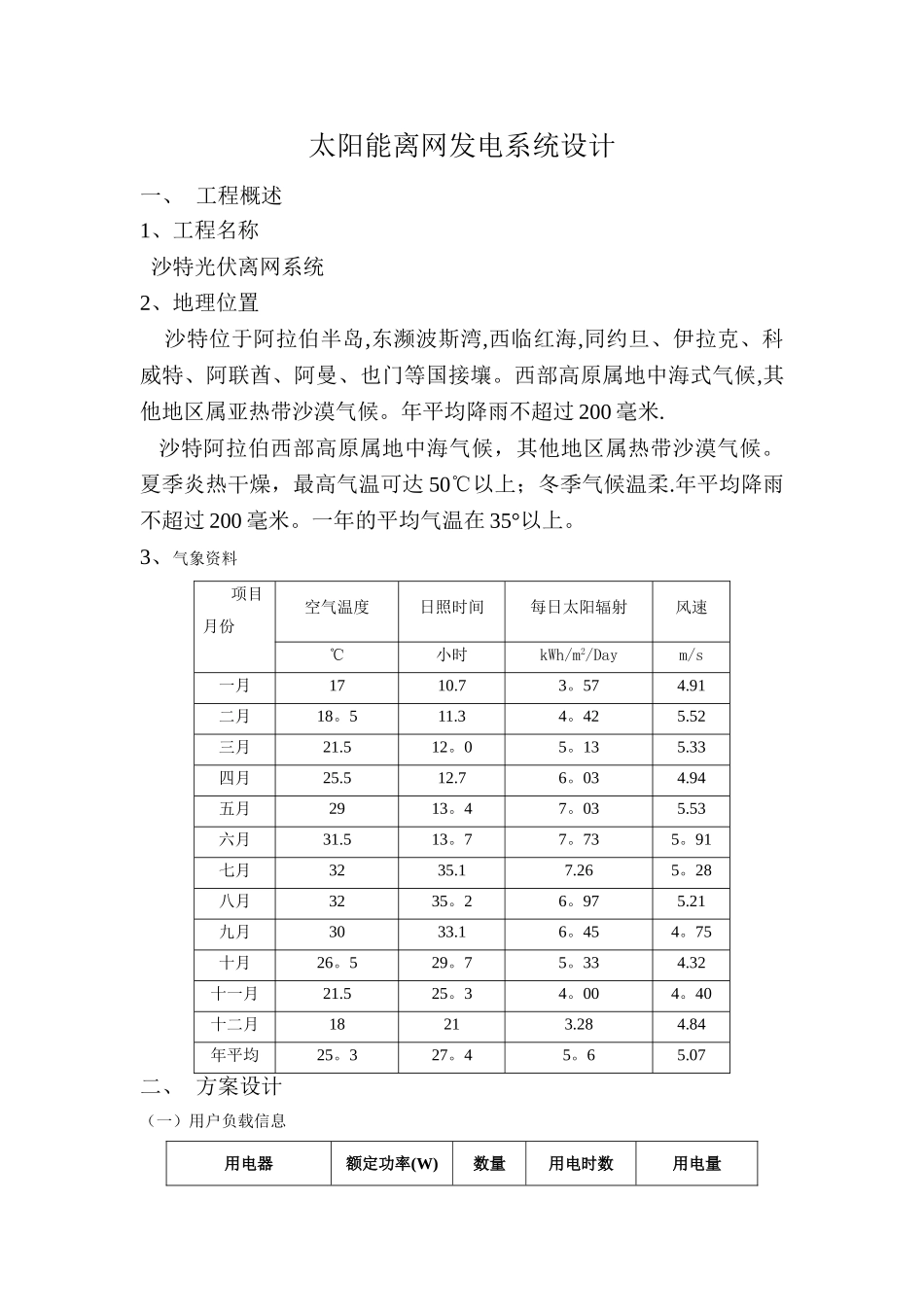

太阳能离网发电系统设计一、 工程概述1、工程名称 沙特光伏离网系统2、地理位置 沙特位于阿拉伯半岛,东濒波斯湾,西临红海,同约旦、伊拉克、科威特、阿联酋、阿曼、也门等国接壤。西部高原属地中海式气候,其他地区属亚热带沙漠气候。年平均降雨不超过 200 毫米. 沙特阿拉伯西部高原属地中海气候，其他地区属热带沙漠气候。夏季炎热干燥，最高气温可达 50℃以上；冬季气候温柔.年平均降雨不超过 200 毫米。一年的平均气温在 35°以上。3、气象资料 项目月份空气温度日照时间每日太阳辐射风速℃小时kWh/m2/Daym/s一月1710.73。574.91二月18。511.34。425.52三月21.512。05。135.33四月25.512.76。034.94五月2913。47。035.53六月31.513。77。735。91七月3235.17.265。28八月3235。26。975.21九月3033.16。454。75十月26。529。75。334.32十一月21.525。34。004。40十二月18213.284.84年平均25。327。45。65.07二、 方案设计（一）用户负载信息用电器额定功率(W)数量用电时数用电量（h）（KWh)光伏泵30000016180照明灯具403056路灯701010724 寸液晶电视323054.8冰箱1203030空调11253012405其他117.2合计750注：光伏泵根据每天运行 6 小时计算,照明灯具以每户运行 5 小时计算.路灯以 10 小时计算。空调 1.5 匹，每天运行 12 小时。（二）系统方案设计根据用户要求，本方案为光伏离网系统本系统是一个离网系统，其原理如下图所示：1、太阳能电池板方阵的设计所选电池板的基本技术参数如下所示:太阳电池种类太阳电池生产厂家太阳电池组件生产厂家太阳电池组件型号指标单位数 据峰值功率Wp265开路电压（Voc）V短路电流（Isc）A工作电压(Vmppt）V工作电流（Imppt）A尺寸mm电池板的计算：750/7/0.85/0.7/0.85=211.8kW组件 1 串：265W*16 块=4240W所以共需 50 串：4240W＊*50=212000W2、蓄电池组的设计（容量计算、安装地区户用电压情况、蓄电池型号选择、数量确定、布局）在系统中储能主要靠铅酸蓄电池,蓄电池的容量利用下下面公式计算:C:蓄电池容量[kWh] D：最长无日照间用电时［h] F：蓄电池放电效率的修正系数（通常取 1.05) Po：平均负荷容量［kW］ L：蓄电池的维修保养率（通常取 0。8) U:蓄电池的放电深度(通常取 0。7) Ka:包括逆变器等沟通回路的损失率(通常取 0。7，如逆变器效率高 可取 0.8)所以此处的蓄电池的容量应该为：C=570×3×1.05/（0.8×0。7×0。8)=4007.8KWh由于系统设计的参考连续阴雨天数为...
