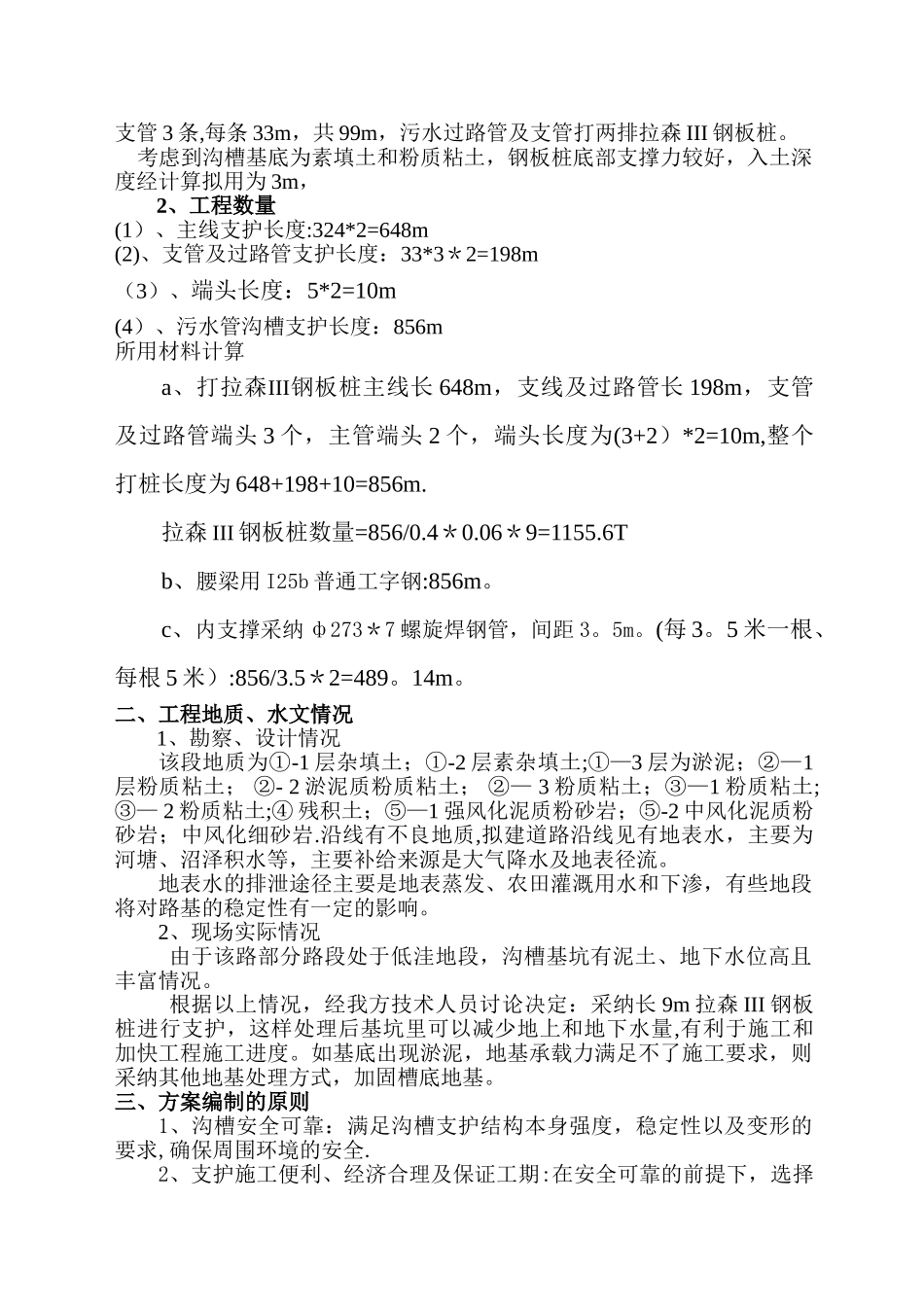

羲和路（蓝天路—神舟路)市政工程拉森 III 钢板桩支护方案编制人: 审核人： 审批人：编制单位:中铁国际集团有限公司编制时间 2024 年 月 日目 录一、工程概况 ………………………………………………………… 2二、工程地质、水文情况 …………………………………………… 5三、方案编制的原则 ………………………………………………… 6四、施工准备 ………………………………………………………… 6五、支护结构形式确定 ……………………………………………… 7六、拉森钢板桩支护施 ……………………………………………… 7七、基坑开挖施工技术措施 ………………………………………… 13八、打钢板桩设技术要求 …………………………………………… 13九、钢板桩施工中特别情况的处理 ………………………………… 13十、沟槽施工安全措施 ……………………………………………… 14十一、注意事项及安全防护……………………………………………14十二、应急预案…………………………………………………………14十三、施工计划安排……………………………………………………14十四、拟投入主要机械设备和和测量检测仪器表……………………15十五、拟投入主要人员表………………………………………………15一、 工程概况1、工程概述羲和路（蓝天路-神舟路）市政工程起止桩号为 K0+000。000～K1+167,全长 1167m,路面宽度为 30m。道路东西侧非机动车道分别有污、雨水管.污水管管径为 DN400 聚乙烯缠绕结构璧管,环刚度大于 8kpa，污水管离路中心线为 10.5m. 沟槽开挖深度 2。7~4。8m。 根据图纸设计要求,污水管道采纳支撑式直槽开挖方式，拟在主线K0+830~K1+154 段，长 324m，东侧打两排拉森 III 钢板桩,污水过路管及支管 3 条,每条 33m，共 99m，污水过路管及支管打两排拉森 III 钢板桩。 考虑到沟槽基底为素填土和粉质粘土，钢板桩底部支撑力较好，入土深度经计算拟用为 3m，2、工程数量(1）、主线支护长度:324*2=648m(2)、支管及过路管支护长度：33*3＊2=198m（3）、端头长度：5*2=10m(4）、污水管沟槽支护长度：856m所用材料计算a、打拉森III钢板桩主线长 648m，支线及过路管长 198m，支管及过路管端头 3 个，主管端头 2 个，端头长度为(3+2）*2=10m,整个打桩长度为 648+198+10=856m.拉森 III 钢板桩数量=856/0.4＊0.06＊9=1155.6Tb、腰梁用 I25b 普通工字钢:856m。c、内支撑采...
