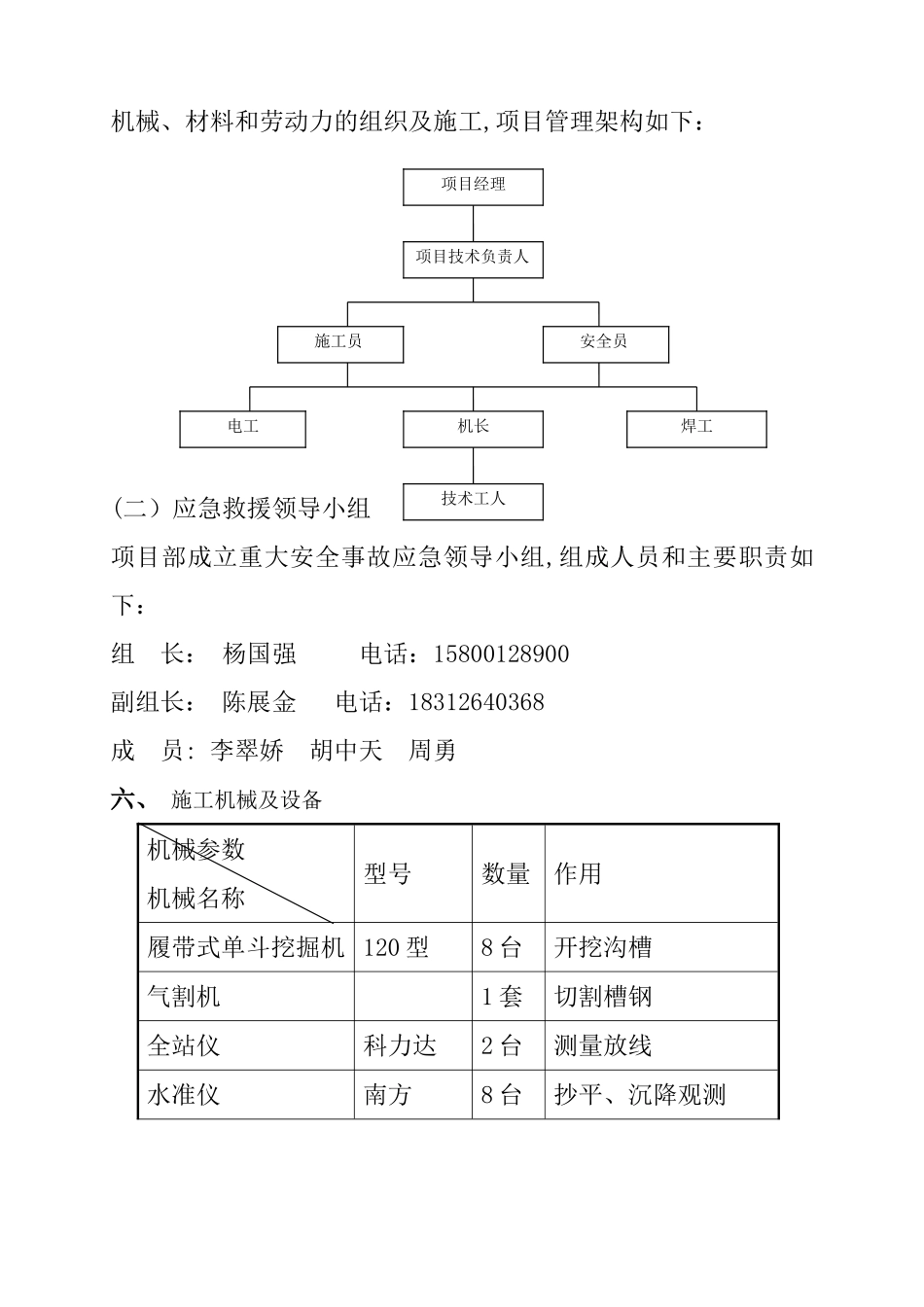

目录一、工程概况 1二、编制依据 1 三、工程地质 1 四、槽钢支护设计思路及要点 1 五、施工组织计划及应急小组 1 六、 施工机械及设备 2 七、槽钢施工 3 八、沟槽监测措施 4 九、质量保证措施 5 十、安全施工措施 5 十一、文明施工措施 7 一、工程概况 本项目属于中山市分流一期工程,沿黄新糖片区、新地片区、文明片区、镇一片区、马新片区的市政道路铺设污水管网
管网总长度约 44 千米，主管道埋深 5
0 米,支管埋深 1
5 米,设计管径 D200-D600
地形地貌总体南高北低,主要以海拔小于 10m 的平原为主；地层结构表现为淤泥层和砂层等软土层较厚岩层埋深较深，且起伏较大；地下水位较浅却具流动性等特点
其中文明社区、镇一村、新糖社区、新地村、马新片区采纳开挖施工
管材 DN300 以下（不含 DN300）为 HDPE 双壁波纹管，环刚度不小于 8KN/M2 ，DN300 管及以上管材为钢带增强聚乙烯（PE）螺旋波纹管，环刚度不小于 12
5KN/M2
二、编制依据1、《给排水构筑物工程施工及验收法律规范》 (GB50141—2024）2、《给排水管道工程施工及验收法律规范》 （GB50268—2024）3、黄圃镇雨污分流一期工程施工图纸及施工组织设计等文件4、国家及行业技术法律规范、规程、标准5、本企业的质量方针、质量目标三、工程地质雨污水排水管道遍布黄圃镇马新片区、新塘片区、新地、文明及镇一片区等镇中心区，排水管道布设在镇区行车道或人行道下，施工需封闭道路影响交通
排水管管径大、数量多、埋深大，施工现场水、电、煤气、通信等管线及雨水口、检查井、阀门井等构筑物多,不可预见因素多
四、槽钢支护设计思路及要点 根据本工程场地地质情况特点，本工程槽钢主要作用是为了防止深沟槽边坡的塌方，起到支护边坡的作用
设计要点如下： 1、采纳 20@槽钢，桩长
