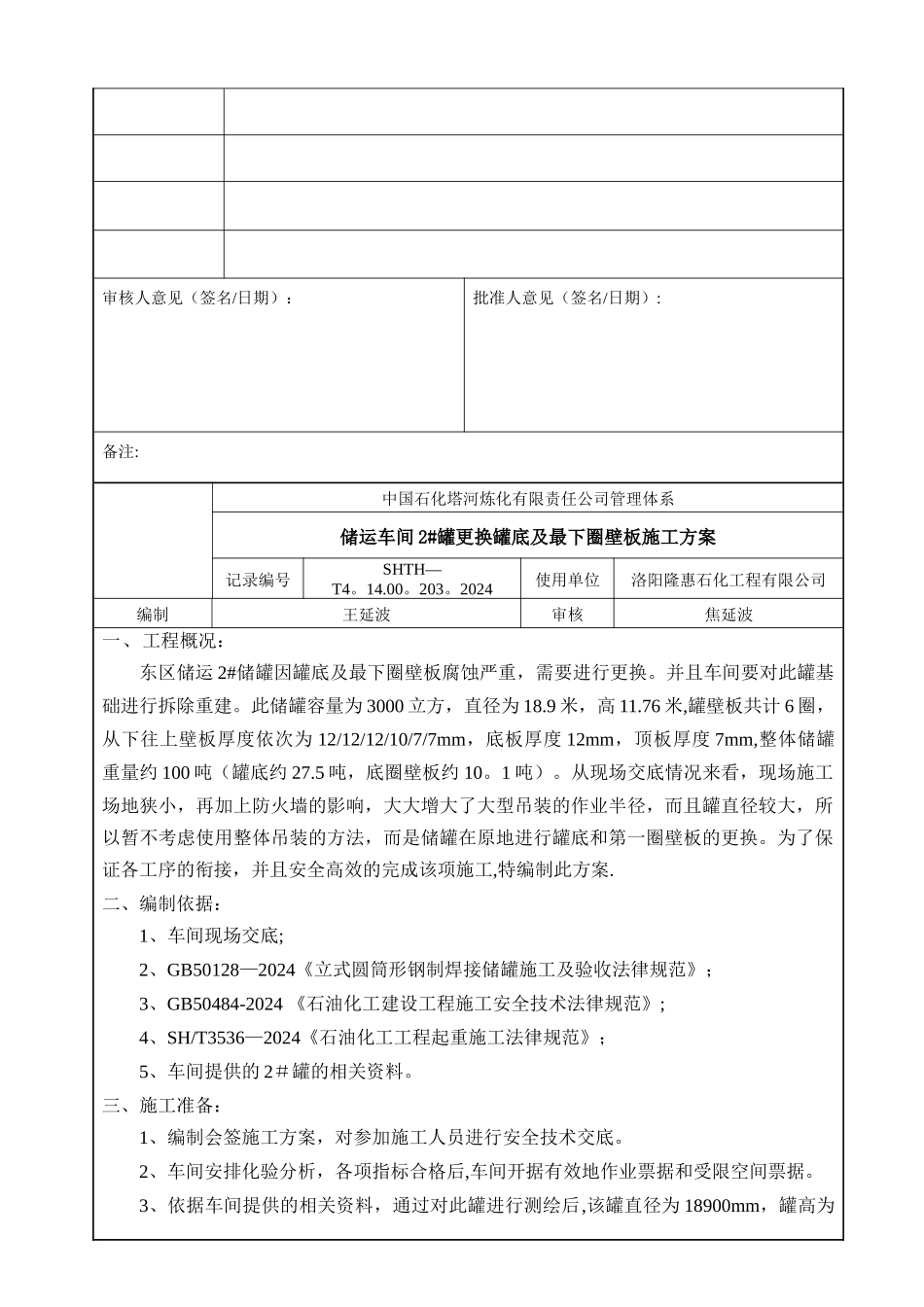

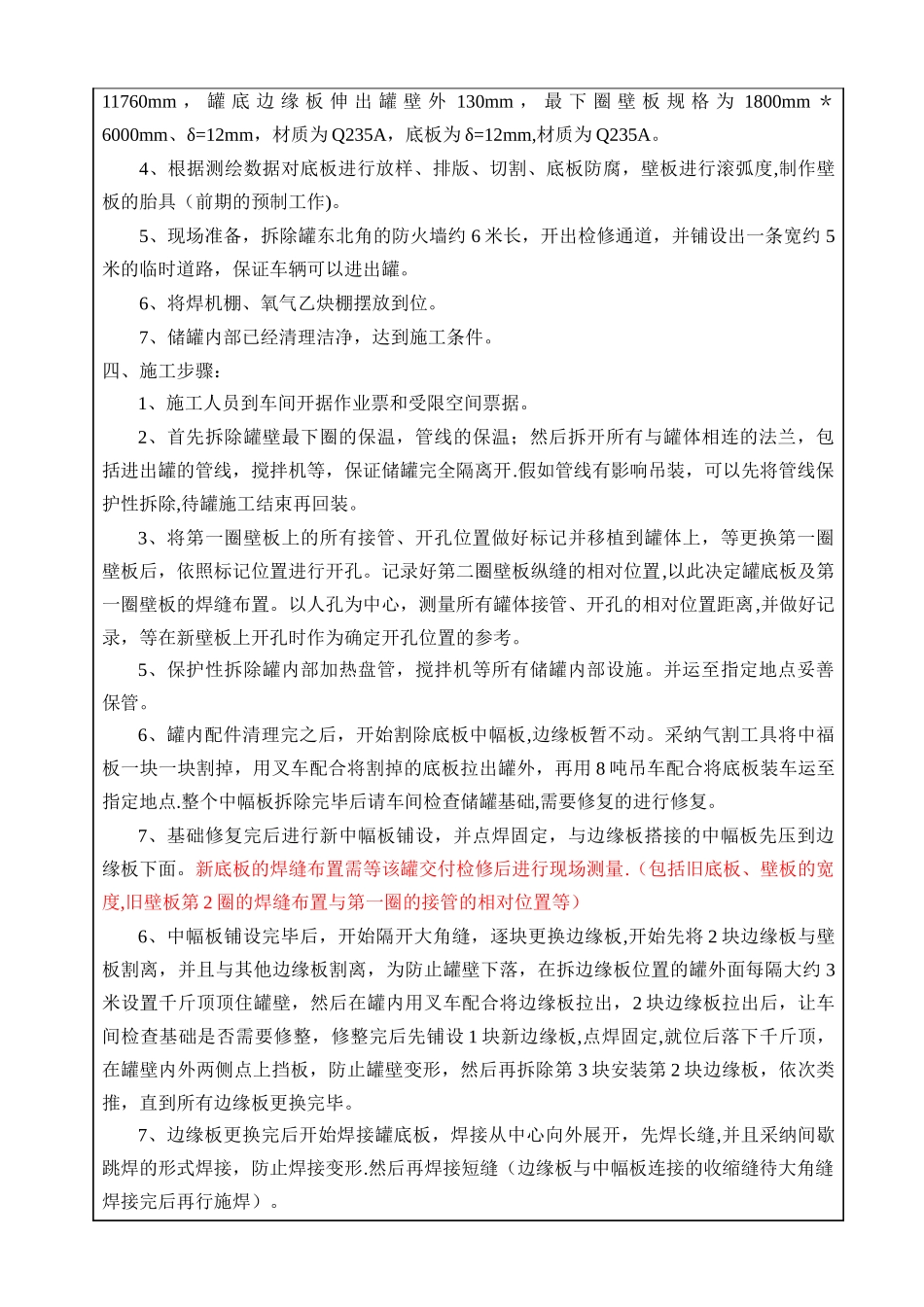

中国石化塔河炼化有限责任公司管理体系文件SHTH-T4。14.00.203.2024储运车间 2＃罐更换罐底及最下圈壁板施工方案2024—04-18 中国石化塔河炼化有限责任公司储运车间 2＃罐更换罐底及最下圈壁板施工方案编制：审核：审批：洛阳隆惠石化工程有限公司2024—4-22中国石化塔河炼化有限责任公司管理体系文件会签、审批单记录编号SHTH-T4。14.00.203。2024使用单位洛阳隆惠石化工程有限公司文件名称储运车间 2#罐更换罐底及最下圈壁板施工方案文件编号文件编制部门洛阳隆惠石化工程有限公司拟 稿 人王延波文件归口部门洛阳隆惠石化工程有限公司初审意见(签名/日期）会签部门部门领导确认意见(签名/日期）审核人意见（签名/日期）：批准人意见（签名/日期）:备注:中国石化塔河炼化有限责任公司管理体系储运车间 2#罐更换罐底及最下圈壁板施工方案记录编号SHTH—T4。14.00。203。2024使用单位洛阳隆惠石化工程有限公司编制王延波审核焦延波一、工程概况：东区储运 2#储罐因罐底及最下圈壁板腐蚀严重，需要进行更换。并且车间要对此罐基础进行拆除重建。此储罐容量为 3000 立方，直径为 18.9 米，高 11.76 米,罐壁板共计 6 圈，从下往上壁板厚度依次为 12/12/12/10/7/7mm，底板厚度 12mm，顶板厚度 7mm,整体储罐重量约 100 吨（罐底约 27.5 吨，底圈壁板约 10。1 吨）。从现场交底情况来看，现场施工场地狭小，再加上防火墙的影响，大大增大了大型吊装的作业半径，而且罐直径较大，所以暂不考虑使用整体吊装的方法，而是储罐在原地进行罐底和第一圈壁板的更换。为了保证各工序的衔接，并且安全高效的完成该项施工,特编制此方案.二、编制依据：1、车间现场交底;2、GB50128—2024《立式圆筒形钢制焊接储罐施工及验收法律规范》；3、GB50484-2024 《石油化工建设工程施工安全技术法律规范》;4、SH/T3536—2024《石油化工工程起重施工法律规范》；5、车间提供的 2＃罐的相关资料。三、施工准备：1、编制会签施工方案，对参加施工人员进行安全技术交底。2、车间安排化验分析，各项指标合格后,车间开据有效地作业票据和受限空间票据。3、依据车间提供的相关资料，通过对此罐进行测绘后,该罐直径为 18900mm，罐高为11760mm ， 罐 底 边 缘 板 伸 出 罐 壁 外 130mm ， 最 下 圈 壁 板 规 格 为 1800mm ＊6000mm、δ=12mm，材质为 Q235A，底板为 δ=12mm,材质为 Q235A。4、根据测绘数据对底板进行放样、排版、...
