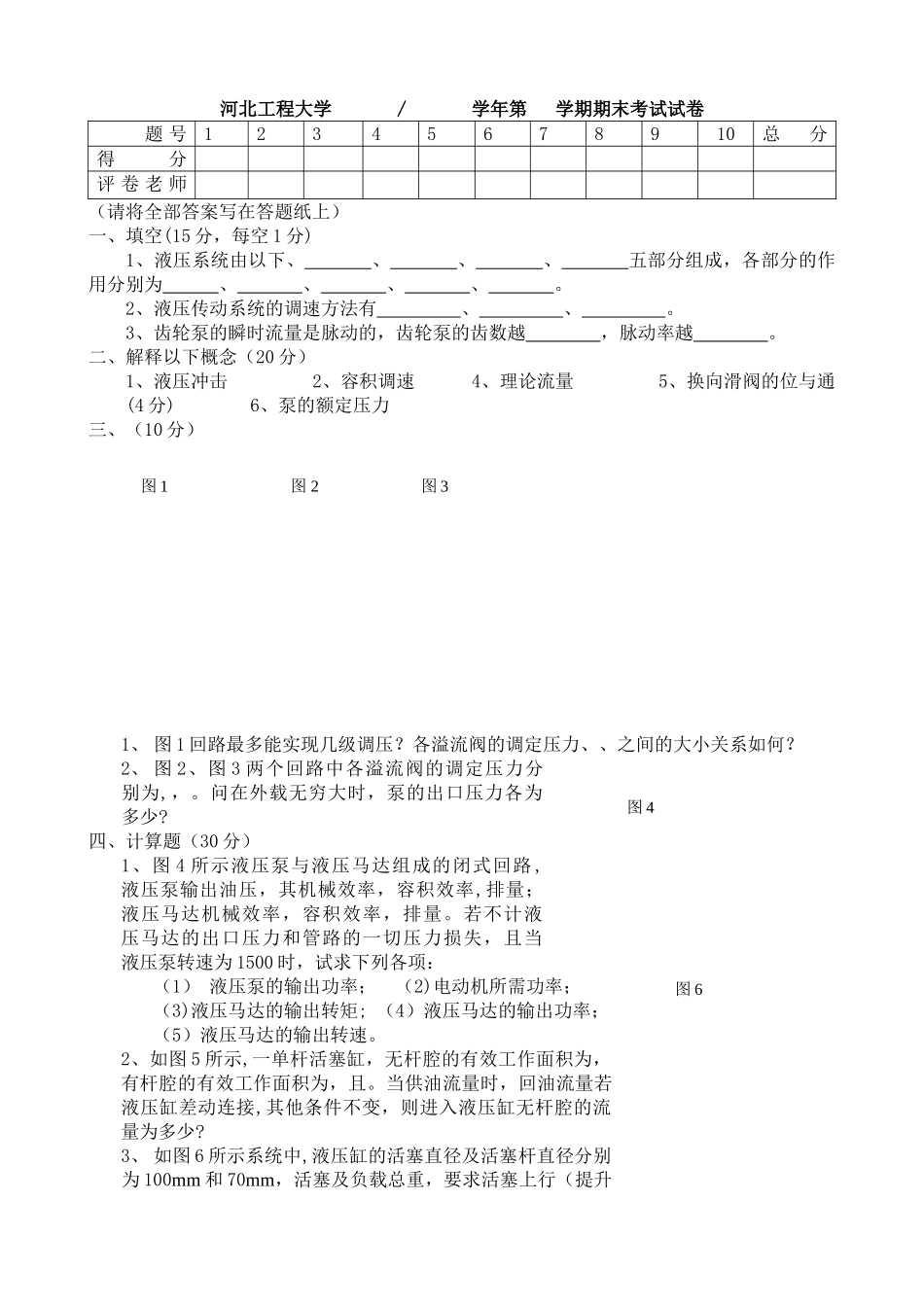

河北工程大学 / 学年第 学期期末考试试卷 题 号12345678910总分得分评 卷 老 师（请将全部答案写在答题纸上）一、填空(15 分，每空 1 分)1、液压系统由以下、 、 、 、 五部分组成，各部分的作用分别为 、 、 、 、 。2、液压传动系统的调速方法有 、 、 。3、齿轮泵的瞬时流量是脉动的，齿轮泵的齿数越 ，脉动率越 。二、解释以下概念（20 分）1、液压冲击 2、容积调速 4、理论流量 5、换向滑阀的位与通(4 分) 6、泵的额定压力三、（10 分）1、 图 1 回路最多能实现几级调压？各溢流阀的调定压力、、之间的大小关系如何？ 2、 图 2、图 3 两个回路中各溢流阀的调定压力分别为,，。问在外载无穷大时，泵的出口压力各为多少? 四、计算题（30 分）1、图 4 所示液压泵与液压马达组成的闭式回路 ,液压泵输出油压，其机械效率，容积效率,排量；液压马达机械效率，容积效率，排量。若不计液压马达的出口压力和管路的一切压力损失，且当液压泵转速为 1500 时，试求下列各项：（1） 液压泵的输出功率； （2)电动机所需功率；（3)液压马达的输出转矩; （4）液压马达的输出功率；（5）液压马达的输出转速。2、如图 5 所示,一单杆活塞缸，无杆腔的有效工作面积为，有杆腔的有效工作面积为，且。当供油流量时，回油流量若液压缸差动连接,其他条件不变，则进入液压缸无杆腔的流量为多少?3、 如图 6 所示系统中,液压缸的活塞直径及活塞杆直径分别为 100mm 和 70mm，活塞及负载总重，要求活塞上行（提升 图 1 图 2 图 3 图 4 图 5 图 6重物)时，在 0。15S 内均匀地达到上升速度;停止时,活塞不得下落,若不计泄漏和压力损失，试确定溢流阀和单向顺序阀的最小调整压力。五、画出以下液压元件的职能符号(15 分) 1、双向变量泵 2、三位四通 M 型电磁换向阀 3、定差减压阀 4、液控单向阀 5、内控顺序阀六、（10 分）图 7（a)、（b）是利用定值减压阀与节流阀串连来代替调速阀，问能否起到调速阀稳定速度的作用 ?为什么? 图 7（a） 图 7（b）河北工程大学 / 学年第 学期期末考试试卷 题 号12345678910总分得分评 卷 老 师（请将全部答案写在答题纸上）一、填空（10 分，每空 1 分）1、液压系统基本控制回路按其功能不同分 、 、 控制回路.2、液压系统中的压力取决于 ，执行元件的速度取决于 。3、液压泵单位时间内排出液体的体积称为泵的 ，它的大小与泵的 和...
