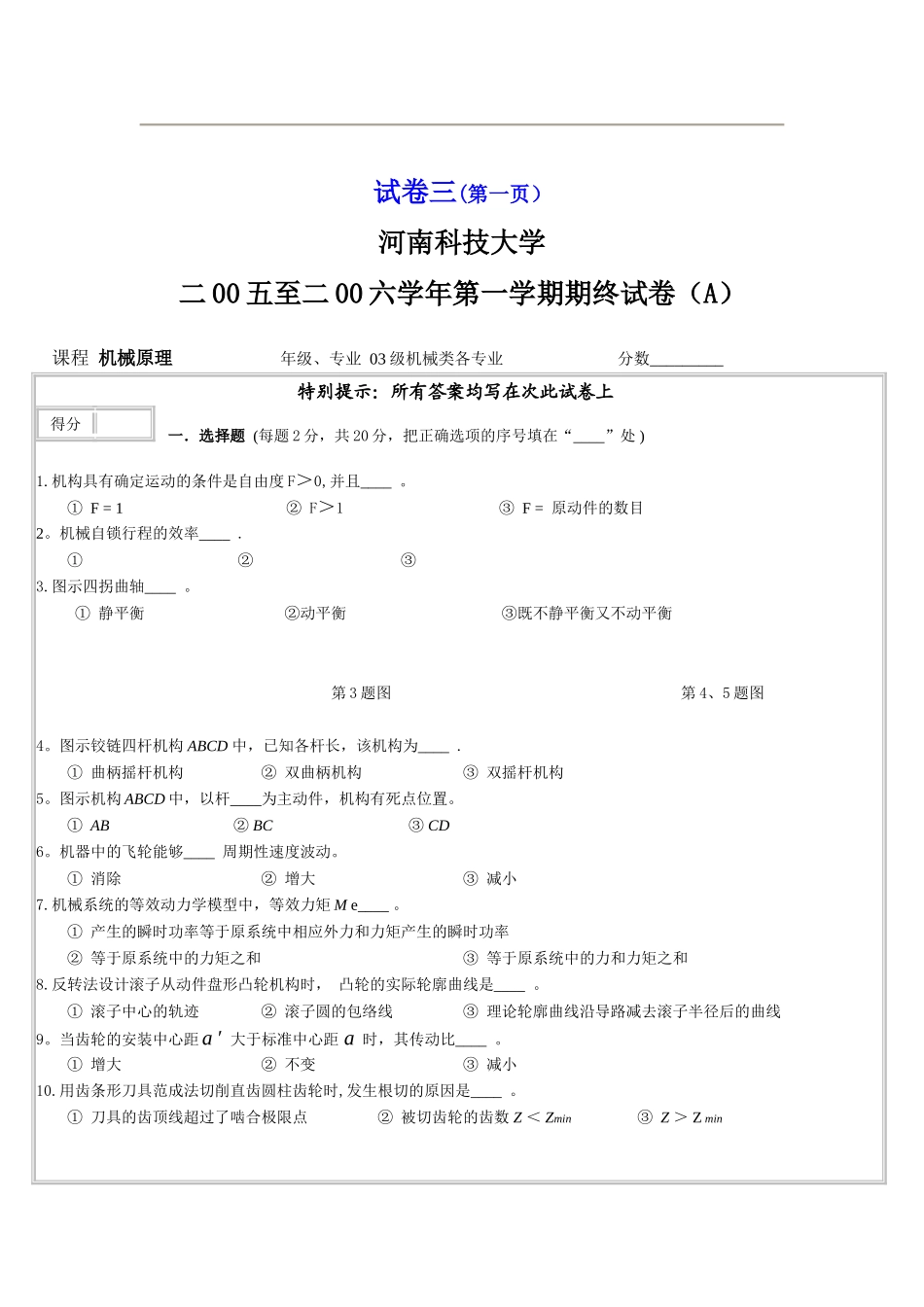

试卷三(第一页）河南科技大学二 00 五至二 00 六学年第一学期期终试卷（A） 课程 机械原理 年级、专业 03 级机械类各专业 分数_________特别提示：所有答案均写在次此试卷上得分 一．选择题 (每题 2 分，共 20 分，把正确选项的序号填在“____”处 ) 1.机构具有确定运动的条件是自由度 F＞0,并且____ 。 ① F = 1 ② F＞1 ③ F = 原动件的数目 2。机械自锁行程的效率____ . ① ② ③ 3.图示四拐曲轴____ 。 ① 静平衡 ②动平衡 ③既不静平衡又不动平衡 第 3 题图第 4、5 题图 4。图示铰链四杆机构 ABCD 中，已知各杆长，该机构为____ . ① 曲柄摇杆机构 ② 双曲柄机构 ③ 双摇杆机构 5。图示机构 ABCD 中，以杆____为主动件，机构有死点位置。 ① AB ② BC ③ CD 6。机器中的飞轮能够____ 周期性速度波动。 ① 消除 ② 增大 ③ 减小 7.机械系统的等效动力学模型中，等效力矩 M e____ 。 ① 产生的瞬时功率等于原系统中相应外力和力矩产生的瞬时功率 ② 等于原系统中的力矩之和 ③ 等于原系统中的力和力矩之和 8.反转法设计滚子从动件盘形凸轮机构时， 凸轮的实际轮廓曲线是____ 。 ① 滚子中心的轨迹 ② 滚子圆的包络线 ③ 理论轮廓曲线沿导路减去滚子半径后的曲线 9。当齿轮的安装中心距a ′ 大于标准中心距 a 时，其传动比____ 。 ① 增大 ② 不变 ③ 减小 10.用齿条形刀具范成法切削直齿圆柱齿轮时,发生根切的原因是____ 。 ① 刀具的齿顶线超过了啮合极限点 ② 被切齿轮的齿数 Z ＜ Zmin ③ Z ＞ Z min 得分 二．(7 分)试计算图示机构的自由度，如有复合铰链、局部自由度、虚约束，须在图中指出。 得分 三．（7 分)图示为一摆动推杆盘形凸轮机构，凸轮 1 在驱动力矩 Md 的作用下逆时针方向回转，Q 为作用在推杆 2 上的外载荷，试确定各运动副中的总反力(FR31、FR12、FR32)的方位。图中虚线圆 为摩擦圆，摩擦角为 φ。 下一页试卷三（第二页）得分 四．(14分)在图示机构中，已知各杆的尺寸及构件1的角速度为ω1. (1）.只作出构件 1、3 的速度瞬心 P13 ；（2)。用相对运动矢量图解法求构件 5 的速度,要求写出速度矢量方程,并在的基础上作出速度多边形；(3）。在机构图上标出的方向，并写出其表达式。 得分 五．(6 分)某机械系统以其主轴为等效构件。已知主轴稳定运转一个周期的等效阻力矩 ...
